一种便捷的实现毫米波治疗仪调频、调功率的控制装置的制作方法

本实用新型属于毫米波治疗仪控制调频、调功率的控制装置结构设计领域，具体涉及一种便捷的实现毫米波治疗仪调频、调功率的控制装置。

背景技术：

毫米波治疗仪采用毫米波治疗法，通过机体的神经经络和体液以及免疫系统，将作用扩展到远离照射部位的组织、器官以产生治疗目的。毫米波治疗仪可促进血细胞的生长，提高机体免疫系统功能，促进组织修复再生，促进炎症吸收、溃疡愈合，通过其振荡频率的谐振作用协调机体的生理功能。但是在现有技术的毫米波治疗仪中，基本上都是发射单一固定的毫米波频率，为了适应特殊病例需要不同频率时，只能通过购买多台不同频率的毫米波治疗仪满足使用者使用，大大降低了毫米波治疗仪的适用范围，给使用者带来了较大的成本支出，并在一定程度上降低了毫米波治疗仪的适用范围。

技术实现要素：

本实用新型的目的在于提供一种结构设计简单，提高了毫米波治疗仪的适用范围，从而降低了使用毫米波治疗仪企业或个人的总体使用成本，方便对毫米波治疗仪输入不同的电压，满足毫米波治疗仪输出不同频率和功率的毫米波的便捷的实现毫米波治疗仪调频、调功率的控制装置。

本实用新型技术方案的一种便捷的实现毫米波治疗仪调频、调功率的控制装置，包括微处理器，所述微处理器通过导线连接电源模块输入电压，所述微处理器设置有控制微处理器的功能转化输入按键，所述微处理器连接输出一、输出二和输出三，所述微处理器与输出二、输出三之间分别设置有第一降压电路和第二降压电路，所述微处理器与输出一之间设置有脉冲调整电路和电压放大电路，所述输出一和输出二均连接毫米波治疗仪输入端。

优选的，所述微处理器设置有显示电路。

优选的，所述微处理器为PLC控制模块。

优选的，所述微处理器连接毫米波治疗仪输入端至少连接两个。

一种便捷的实现毫米波治疗仪调频、调功率的控制装置，包括单刀双掷开关，所述单刀双掷开关输入端连接电源模块，所述单刀双掷开关输出端连接输出一和输出二，所述单刀双掷开关与输出二之间设置有二极管，所述二极管为可以降压0.3V-0.5V的大功率整流二极管，所述输出一和输出二均连接毫米波治疗仪输入端。

本实用新型技术方案的一种便捷的实现毫米波治疗仪调频、调功率的控制装置，所述电源与毫米波治疗仪电源模块输入端之间设置有微处理器控制，从而实现对毫米波治疗仪功率输入时，第一降压电路和第二降压电路不同的降压大小，脉冲调整电路和当大电路增大电压，实现自主控制多种功率、频率的输入，避免了毫米波治疗仪只能发射单一固定的毫米波频率，提高了毫米波治疗仪的多种医疗用途的适用范围，满足了一台毫米波治疗仪多种频率状态的工作，所述输入按键可以方便使用者对微处理器的控制，实现多种频率状态的转化；微处理器连接显示电路可以显示电路输入电压，更加人性化的满足使用者使用；当使用毫米波治疗仪对频率的种类需求两种时，可以简单的使用单刀双掷开关，并通过单刀双掷开关与输出二之间设置可以降压0.3V-0.5V的大功率整流二极管，实现降压作用，满足毫米波治疗仪不同频率和工作状态的工作，保证了毫米波治疗仪实现自主调频和调功率，提高了毫米波治疗仪适用范围。

本实用新型技术有益效果：

本实用新型技术方案的一种便捷的实现毫米波治疗仪调频、调功率的控制装置，微处理器收到输入按键控制，方便的实现了微处理器连接不同的降压电路和放大电路，从而实现为毫米波治疗仪输入不同电压，控制毫米波治疗仪发射不同频率和功率的毫米波，提高了毫米波治疗仪的适用范围；选择使用单刀双掷开关和二极管控制毫米波治疗仪输入电压，结构简单成本低，并且便捷的实现了对毫米波治疗仪输入电压的转化，降低了毫米波治疗仪使用成本，提高毫米波治疗仪的适用范围。

附图说明

图1为本实用新型一种便捷的实现毫米波治疗仪调频、调功率的控制装置微处理器控制的流程图；

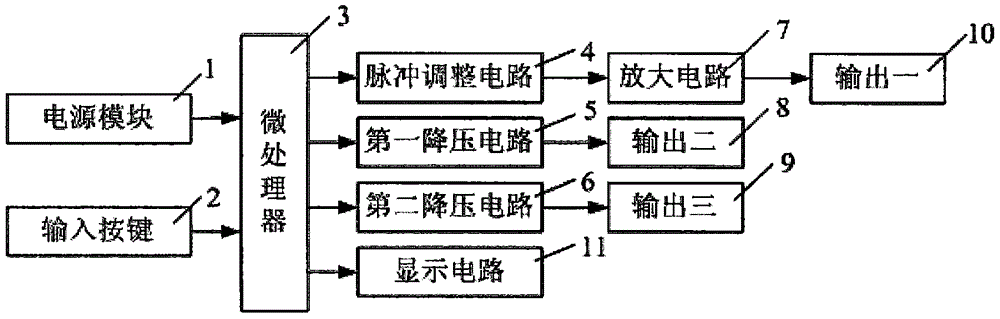

图2为本实用新型一种便捷的实现毫米波治疗仪调频、调功率的控制装置微处理器连接显示电路时的流程图；

图3为本实用新型一种便捷的实现毫米波治疗仪调频、调功率的控制装置单刀双掷开关控制不同电压时的流程图；

其中，1、电源模块，2、输入按键，3、微处理器，4、脉冲调整电路，5、第一降压电路，6、第二降压电路，7、放大电路，8、输出二，9、输出三，10、输出一，11、显示电路，12、单刀双掷开关，13、二极管。

具体实施方式

为便于本领域技术人员理解本实用新型技术方案，现结合说明书附图对本实用新型技术方案做进一步的说明。

如图1、图2所示，一种便捷的实现毫米波治疗仪调频、调功率的控制装置，包括微处理器3，所述微处理器3通过导线连接电源模块1输入电压，所述微处理器3设置有控制微处理器3的功能转化输入按键2，所述微处理器3连接输出一10、输出二8和输出三9，所述微处理器3与输出二8、输出三9之间分别设置有第一降压电路5和第二降压电路6，所述微处理器3与输出一10之间设置有脉冲调整电路4和电压放大电路7，所述输出一10和输出二8均连接毫米波治疗仪输入端。

所述微处理器3设置有显示电路11。

所述微处理器3为PLC控制模块。

所述微处理器3连接毫米波治疗仪输入端至少连接两个。

如图3所示，一种便捷的实现毫米波治疗仪调频、调功率的控制装置，包括单刀双掷开关12，所述单刀双掷开关12输入端连接电源模块1，所述单刀双掷开关12输出端连接输出一10和输出二8，所述单刀双掷开关12与输出二8之间设置有二极管13，所述二极管13为可以降压0.3V-0.5V的大功率整流二极管，所述输出一10和输出二8均连接毫米波治疗仪输入端。

本实用新型技术方案的便捷的实现毫米波治疗仪调频、调功率的控制装置，在使用过程中，为了满足毫米波治疗仪不同工作频率和功率的工作状态，可以通过单刀双掷开关12连接不同的输出端，并在一个输出端连接二极管13，优选的，可以在不同的输出端连接不同的二极管，满足不同电压的输出，满足对毫米波治疗仪输入不同的电压，实现毫米波治疗仪不同的频率的工作状态，提高毫米波治疗仪的适用范围；也可以选择微处理器3控制电压输出端连接不同的降压电路和放大电路，例如连接第一降压电路5、第二降压电路6和放大电路7，从而实现控制毫米波治疗仪在不同频率和功率的工作状态下工作，实现了一台毫米波治疗仪不同的工作频率的状态，使毫米波治疗仪更加具有实用性，显示器可以随时显示微处理器3所处电压大小，设计更加人性化。

本实用新型技术方案在上面结合附图对实用新型进行了示例性描述，显然本实用新型具体实现并不受上述方式的限制，只要采用了本实用新型的方法构思和技术方案进行的各种非实质性改进，或未经改进将实用新型的构思和技术方案直接应用于其它场合的，均在本实用新型的保护范围之内。
