一种儿童用喂药器的制作方法

本实用新型涉及喂药器，特别是一种儿童用喂药器。

背景技术：

儿童特别是婴儿生病的时候需要吃药，但是儿童怕苦，在加上病痛，通常会在吃药的时候哭闹不停，有时候甚至会把药泼洒掉，父母常常束手无策，不知道如何能让孩子顺利吃药，这成为了很多父母非常头疼的事情。

技术实现要素：

本实用新型的目的是为了解决上述问题，设计了一种儿童用喂药器。

实现上述目的本实用新型的技术方案为，一种儿童用喂药器，包括中空圆柱体,所述中空圆柱体内套装有圆柱体，所述圆柱体一端安装有活塞套且另一端安装有手柄，所述中空圆柱体侧表面加工有圆形开口，所述圆形开口内固定嵌装有扣盖，所述中空圆柱体一端圆周面加有圆形开口A，所述圆形开口A内固定嵌装有奶嘴，所述中空圆柱体一端侧表面固定套装有把手且另一端侧表面固定套装有扣嘴，所述中空圆柱体外配装有配药器。

所述配药器由一根中空圆柱体A、分别开在中空圆柱体A上下两端圆周面的通孔、固定安装一端通孔内的进液管、固定嵌装在进液管内的搅拌棒、固定安装在进液管一端圆周面的扣盖A、覆盖在中空圆柱体A外侧表面的刻度线共同构成的。

所述进液管的直经略小于圆形开口的直经。

所述扣盖的直经略小于进液管的直经。

利用本实用新型的技术方案制作的儿童用喂药器，在给孩子配药的时候，可以通过配药器配药，如果在喂药器内配药，可能将一些不能溶解的药粒，喂给孩子，这对孩子很不好，喂药器能够将药物方便的喂入孩子口中，解决了很多父母的燃眉之急。

附图说明

图1是本实用新型所述儿童用喂药器的结构示意图；

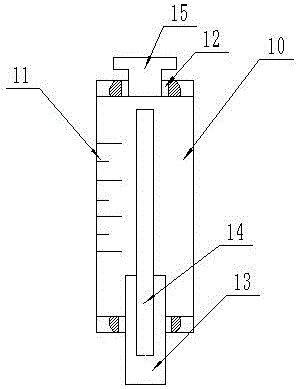

图2是本实用新型所述儿童用配药器的结构示意图；

图中，1、中空圆柱体；2、圆柱体；3、活塞套；4、手柄；5、圆形开口；6、扣盖；7、圆形开口A；8、奶嘴；9、扣嘴；10、中空圆柱体A；11、刻度线；12、通孔；13、进液管；14、搅拌棒；15、扣盖A。

具体实施方式

下面结合附图对本实用新型进行具体描述，如图1-2所示，一种儿童用喂药器，包括中空圆柱体（1）,所述中空圆柱体（1）内套装有圆柱体（2），所述圆柱体（2）一端安装有活塞套（3）且另一端安装有手柄（4），所述中空圆柱体（1）侧表面加工有圆形开口（5），所述圆形开口（5）内固定嵌装有扣盖（6），所述中空圆柱体（1）一端圆周面加有圆形开口A（7），所述圆形开口A（7）内固定嵌装有奶嘴（8），所述中空圆柱体（1）一端侧表面固定套装有把手且另一端侧表面固定套装有扣嘴（9），所述中空圆柱体（1）外配装有配药器；所述配药器由一根中空圆柱体A（10）、分别开在中空圆柱体A（10）上下两端圆周面的通孔（12）、固定安装一端通孔（12）内的进液管（13）、固定嵌装在进液管（13）内的搅拌棒（14）、固定安装在进液管（13）一端圆周面的扣盖A（15）、覆盖在中空圆柱体A（10）外侧表面的刻度线（11）共同构成的；所述进液管（13）的直经略小于圆形开口（5）的直经；所述扣盖的直经略小于进液管（13）的直经。

本实施方案的特点为，中空圆柱体内套装有圆柱体，圆柱体一端安装有活塞套且另一端安装有手柄，中空圆柱体侧表面加工有圆形开口，圆形开口内固定嵌装有扣盖，中空圆柱体一端圆周面加有圆形开口A，圆形开口A内固定嵌装有奶嘴，中空圆柱体一端侧表面固定套装有把手且另一端侧表面固定套装有扣嘴，中空圆柱体外配装有配药器，在给孩子配药的时候，可以通过配药器配药，如果在喂药器内配药，可能将一些不能溶解的药粒，喂给孩子，这对孩子很不好，喂药器能够将药物方便的喂入孩子口中，解决了很多父母的燃眉之急。

在本实施方案中，通过配药器，将药从通孔倒入中空圆柱体A中，通过进液管药品和液体进入中空圆柱体并通过搅拌棒搅拌完成配药，儿童含住奶嘴，通过推手柄，使得另一端的活塞运动，进而推动药品从奶嘴进入儿童嘴里，通过上述工作原理，可以达到让儿童顺利吃药的目的，操作简单，实用方便。

上述技术方案仅体现了本实用新型技术方案的优选技术方案，本技术领域的技术人员对其中某些部分所可能做出的一些变动均体现了本实用新型的原理，属于本实用新型的保护范围之内。
