呼吸功能记录器的制作方法

本实用新型属于医疗器械技术领域，涉及肺部呼吸能力测试器械，具体为一种呼吸功能记录器。

背景技术：

对于患有肺部疾病(如肺气肿、慢阻肺等)或做过肺部手术的患者，常采用的呼吸训练器对其进行呼吸能力的康复性训练，此外，对于身体健康的人，也可以通过使用呼吸训练器提高肺活量，改善身体的健康状况。

如本实用新型申请人在2013年发明的、并公开在专利申请号为“201320673815.7”专利文件中的一种呼吸训练器，包括呈Y型相互连通的进气管、出气管和呼吸管，进气管上设置进气阀，出气管上设置出气阀，因此使用者在吸气时通过进气管进气单向阀并经呼吸管吸入气体，呼气时经呼吸管并通过出气管上的出气单向阀呼出气体，出气管上不同孔径的限气帽为呼气时提供了不同的阻力，方便使用者根据自身呼吸能力和训练需要进行调节，并且，由于使用者在呼气时产生阻力，使得使用者的呼气能力不断增强。该呼吸训练器的康复训练效果已经得到广大患者的验证和认可。

但是在康复过程中，患者还要定时去医院进行身体检查才能了解肺部康复状况，或调整康复训练强度等等；通常情况下，呼吸的频率、肺活量的大小、呼吸耗氧量等等都是能反应出肺部现状的数据参数，但是患者无法确定这些数据，而且即使知道这些数据也不能据此自行判断身体状态。

有鉴于此，特提出本实用新型。

技术实现要素：

本实用新型要解决的技术问题在于克服现有技术的不足，提供一种呼吸功能记录器，能够在呼吸锻炼的同时记录呼气和吸气的数据，并能够将其发送到移动终端实现综合处理和分析，以使使用者获得自身锻炼情况评估结果。

为解决上述技术问题，本实用新型采用技术方案的基本构思是：

一种呼吸功能记录器，包括壳体和呼吸训练部，壳体通过送风部连通呼吸训练部，送风部内设有采集单元，采集单元与通信控制单元电路连接，采集单元和通信控制单元设置在壳体内部。

更进一步的，所述送风部包括设置在壳体上的风管，风管中部侧壁上设置两贯穿侧壁的通风孔，两个通风孔沿着风管的轴向排布，风管内于两通风孔之间设有隔风板；所述通风孔连通至壳体内部的风道内；采集单元设置在该风道内。

更进一步的，壳体内部设有密封垫块，密封垫块上设有与两通风孔分别对应连通的两通孔，密封垫块表面设有由凹槽形成的所述风道，两通孔分布在风道内。

更进一步的，所述通信控制单元包括蓝牙模块和电路连接蓝牙模块的电池模块，蓝牙模块电路连接采集单元。

更进一步的，所述采集单元包括流速传感器，所述流速传感器电路连接至蓝牙模块。

更进一步的，所述电池模块包括可充电电池，壳体外壁上设有USB接口和充电指示灯，USB接口和充电指示灯电路连接可充电电池。壳体外壁上还设有电路连接在电池模块和通信控制单元之间的电源开关和电源指示灯。

更进一步的，所述呼吸训练部包括连接在所述风管一端的呈Y型相互连通的进气管和出气管，还包括连接在所述风管另一端的呼吸管，以及至少两个限气帽；所述进气管中设有进气单向阀；所述出气管中设有出气单向阀；所述限气帽顶部开有圆孔且不同限气帽上的圆孔孔径不同；所述限气帽可插接于所述出气管的出气端上。

更进一步的，所述呼吸管上设有硅胶吹嘴，所述硅胶吹嘴上设有凹槽。

更进一步的，所述进气管与所述出气管外侧均设有防滑块；所述防滑块上设有等间隔排列的凸起所述防滑块在靠近风管的一端设有隆起的凸块。

采用上述技术方案后，本实用新型与现有技术相比具有以下有益效果：本实用新型在进行肺部康复呼吸训练时还可以对锻炼者吸气锻炼加呼气锻炼的流量指标、流速指标、呼吸频率指标等等进行采集，继而得出锻炼者的每日肺活量指标、每日呼吸耗氧量等等数据，通过蓝牙功能实现与移动终端APP的通信连接，进而与远程医疗健康管理中心的通信连接，锻炼者可以不必去医院检查就获得系统自动分析出的每日锻炼情况、评估其每日可进行的有效有氧运动指标等，及时收到远程医疗健康管理中心的监测回馈结果和意见，方便、且智能化，易操作，结构简单，便于携带。

附图说明

图1是本实用新型呼吸功能记录器的结构示意图；

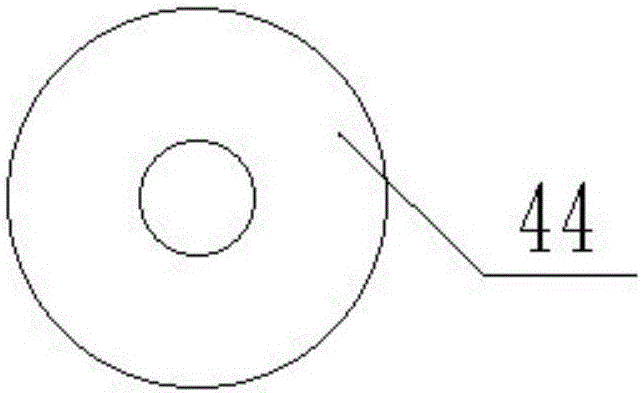

图2是图1中所示限气帽的俯视图；

图3是图1中所示壳体的结构示意图；

图4是图3中所示壳体的另一侧示意图；

图5是图4中所示壳体的局部剖视图；

图6是图5中所示密封垫块的俯视图；

图7是图5中所示壳体去掉密封垫块后的结构示意图；

图8是本实用新型内部电路结构框图；

图中：

壳体；21、风管；22、通风孔；23、隔风板；24、风道；25、密封垫块；26、通孔；31、USB接口；32、充电指示灯；33、电源开关；34、电源指示灯；41、进气管；42、出气管；43、呼吸管；44、限气帽；45、进气单向阀；46、出气单向阀；47硅胶吹嘴；48、凹槽；49、防滑块；50、凸块。

具体实施方式

下面结合附图和具体实施例，对本实用新型作进一步说明，以助于理解本实用新型的内容。

如图1所示，一种呼吸功能记录器，包括壳体1和呼吸训练部，壳体1通过送风部连通呼吸训练部，送风部内设有采集单元，采集单元与通信控制单元电路连接，采集单元和通信控制单元设置在壳体1内部。

结合图3-7所示的，所述送风部包括设置在壳体1顶端的风管21，风管21中部侧壁上设置两贯穿侧壁的通风孔22，两个通风孔22沿着风管21的轴向排布，，风管21内于两通风孔22之间设有隔风板23；所述通风孔22贯穿风管21侧壁连通至壳体1内部的风道24内；具体的，壳体1内部在两通风孔22处设有密封垫块25，密封垫块25上设有与两通风孔22分别对应连通的两通孔26，密封垫块25上的所述两通孔26之间设有所述风道24，采集单元设置在该风道24内；密封垫块25上的风道24为一条凹槽，两通孔26分布于该凹槽内的两端、贯穿密封垫块25连通通风孔22，对进入风道24的气流有导向和密封作用，便于采集单元对气流数据的采集，避免影响采集单元敏感性。呼气或吸气过程中，气流从风管21的一端到另一端的过程中，隔风板23为能够通风的圆形板，对经过风管21内的气流流通起一定阻碍作用，但不完全阻断，以使隔风板23前后的气流大小不同，，而使靠近气流进入端的通风孔接收气流，近气流流出端的通风孔不能接收气流，即让气流能够进入到一通风孔22(近气流进入端的通风孔)中，再经壳体1内的风道24后自另一通风孔22(近气流流出端的通风孔)流出，使设置在风道24内的采集单元采集气流的流速和流量(流速×横截面积)等数据。

结合图8所示的，采集单元包括流速传感器，所述流速传感器电路连接至通信控制单元，通信控制单元包括蓝牙模块和电路连接蓝牙模块的电池模块，蓝牙模块接收流速传感器采集的数据并通过内置程序进行计算处理后，以蓝牙无线传输方式发送至上位机；电池模块为整机供电；所述电池模块包括可充电电池，壳体1外壁上设有USB接口31和充电指示灯32，USB接口31电路连接可充电电池以接通外部电源为可充电电池充电，并通过充电指示灯32显示电池充电是否完成；壳体1外壁上还设有电路连接在电池模块和通信控制单元之间的电源开关33和电源指示灯34，电源开关33用以控制整机启停，并通过电源指示灯34的亮灭显示状态。

如图1-2所示的，所述呼吸训练部包括连接在所述风管21一端的呈Y型相互连通的进气管41和出气管42，还包括连接在所述风管21另一端的呼吸管43，以及与出气管42口适配的至少两个限气帽44；Y型的连接方式结构对称，使整个管体间过渡平滑，使得内部气流运行通顺且方便使用者持握。所述进气管41中设有进气单向阀45；所述出气管42中设有出气单向阀46，可确保气体只能从进气管41进入风管21内，且只能从出气管42排出气体；呼吸管43的末端安装有一个硅胶吹嘴47，避免了使用者口腔与呼吸管43的直接接触而导致病菌进入口内，安全卫生，硅胶吹嘴47上设有一凹槽48，方便使用者对硅胶吹嘴47的咬合，在呼吸训练时也不易漏气。

所述限气帽44顶部开有圆孔且不同限气帽44上的圆孔孔径不同；所述限气帽44可插接于所述出气管42的出气端上。本实用新型提供的限气帽44为圆柱形，限气帽44大小与出气管42相匹配，可插接在出气管42的出气端。四个限气帽44上分别开有孔径大小不同的4个圆孔，随着限气帽44上圆孔孔径的逐渐减小，呼气时的阻力逐渐增大，因此可通过更换限气帽44达到调节呼吸训练器呼气阻力的效果。四个限气帽44上的圆孔的孔径依次为6mm、5mm、4mm、3mm，该孔径大小和级差设计合理，符合人体对呼吸训练的要求。

所述进气管41与所述出气管42外侧均设有防滑块49；所述防滑块49上设有表面设有呈锯齿状等间隔排列的凸起，防治使用者手握管体时打滑；所述防滑块49在靠近风管21的一端设有隆起的凸块50，凸块50可以卡住使用者的手指便于握持着力。

具体工作时，使用者先选择适合自己呼吸能力和训练需要的限气帽44插入出气管42内。然后咬住吹嘴47上的凹槽48并最大限度地吸气，此时气体经进气管41内的进气单向阀45流入风管21内，在风管21内的隔风板23的作用下，使气流进入到靠近进气管的通风孔22中，进入壳体1内的风道24后再从另一通风孔22中流出，并由呼吸管43和硅胶咬嘴吸47入使用者肺部。风道24内的流速传感器采集该次气流的流速、流量数据，并将该数据信号传输到蓝牙模块中。

之后使用者用力呼出气体，呼出的气流经靠近呼吸管43一端的通风孔22进入风道24内，自另一通风孔22流出，气流此时经出气管42内的出气单向阀46流向限气帽44，限气帽44上的圆孔对呼气产生阻力，以达到锻炼肺肌的效果，反复进行训练后，使得肺部深处区域也能获得氧气，呼吸系统供血量及肺活量增加，特别是由于呼气的能力增强，腹部底层聚集的粘液也会更容易咳出来。健康状况及心肺功能得到明显改善；风道内的流速传感器再次采集该次气流的流速、流量数据，并将该数据信号传输到蓝牙模块中。

如此重复进行呼吸训练时，流速传感器将每次呼气和吸气的气流流速、流量数据传输到蓝牙模块中，蓝牙模块内建程序对接收的数据进行存储和处理，还能得出每日锻炼者吸气锻炼加呼气锻炼的呼吸频率指标、每日呼吸耗氧量以及每日肺活量指标，蓝牙模块将这些接收的数据和处理得出的数据通过蓝牙功能发送到装有呼吸锻炼APP软件的PC机上，如手机、pad等智能移动设备，APP软件与远程医疗健康管理中心通信连接，能够根据这些数据自动分析锻炼者每日锻炼情况，评估锻炼者每日可进行的有效有氧运动指标，能够实现远程医疗健康管理中心对患者的监测并给出一些初步检测结果和后续呼吸训练的建议等等，手机APP软件记录锻炼存档和健康管理与康复日志便于查询。

以上所述仅是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
