一种耐高压型留置针的制作方法

本实用新型属于医用微创医疗设备技术领域，具体涉及一种耐高压型留置针，特别涉及一种耐高压型留置针。

背景技术：

静脉留置针又称静脉套管针，使用时将导管和针芯一起穿刺入血管内，当导管全部进入血管后，回撤出针芯，仅将柔软的导管留置在血管内从而进行输液治疗,留置针的使用能减少患者因反复静脉穿刺而造成的痛苦及对打针的恐惧感，便于临床用药，急、危重患者的抢救用药，也减轻了护士的工作量，因而静脉留置针在临床广泛应用，耐压型留置针具有钢制针芯直径小、外套管柔软、壁薄、管腔大的特点，可以保证造影剂高流速、高压力进入血管内，提高了造影剂注射的成功率，具有抗高压作用，避免了增强检查中注射速率快、注射压力高所带来的符合，在CT增强检查使用中广泛使用，可以避免因高压导致留置针软管断裂情况的发生，现有的耐高压型留置针的结构中，部件的耐压结构设计效果不佳，因此，开发一种耐高压效果佳、使用便捷、安全舒适的耐高压型留置针具有十分重要的意义。

技术实现要素：

本实用新型的目的是为了克服现有技术的不足，而提供一种耐高压效果佳、使用便捷、安全舒适的耐高压型留置针。

本实用新型的目的是这样实现的：一种耐高压型留置针，它包括留置针套管，所述的留置针套管通过穿刺导向连接套连接有穿刺针，所述的穿刺针连接有防溢塞，所述的防溢塞中部设置有环形凹槽，防溢塞外端连接有留置针固定护套，所述的留置针固定护套内壁设置有与环形凹槽相配合的环形突起，防溢塞通过留置针管套座连接有穿刺针座，所述的穿刺针座与留置针固定护套相连，穿刺针座连接有针翼，所述的针翼设置有柔软突起，留置针固定护套中部通过Y型结口连接有延长管及与延长管相配合的止液夹，所述的延长管设置有保护外壁及与保护外壁连接的耐压外壁，所述的耐压外壁外侧设置有微型防滑突起，延长管的另一端连接有输液三通管，所述的输液三通管左部的上端连接有护帽，输液三通管右部通过固定帽连接有肝素帽，所述的肝素帽设置有T型穿刺帽及与T型穿刺帽相连的穿刺帽固定套，所述的穿刺帽通过穿刺导向管与固定帽相连，固定帽外侧与穿刺帽固定套相连。

所述的柔软突起为半球体结构，数量为6—8个，且分别均匀分布。

所述的微型防滑突起为椭球体结构，且分别均匀分布。

所述的耐压外壁的厚度不小于保护外壁的厚度。

所述的穿刺导向管与固定帽上端通过通孔接通相连。

本实用新型的有益效果：防溢塞采用环形凹槽与环形突起卡接的方式与留置针固定护套相连，这种连接稳定可靠，使防溢塞耐高压效果佳，柔软突起起到防滑的作用，使操作人员手持针翼时更加便捷，延长管采用保护外壁加耐压外壁加厚处理的结构，使延长管的耐压强度大大增加，微型防滑突起的设计便于操作人员对延长管的抓取使用，肝素帽采用倒立T型结构并与穿刺帽固定套配合相连，这样使在反复穿刺过程中肝素帽的耐压性非常强，另外，肝素帽通过穿刺导向管和固定帽相连的结构设计也使整个输液三通管的耐压效果更佳，本实用新型的结构设计可以保证在高压下注射不渗漏、不爆管，确保患者的人身安全，满足高压注射的要求，本实用新型具有耐高压效果佳、使用便捷、安全舒适的优点。

附图说明

图1是本实用新型一种耐高压型留置针的结构示意图。

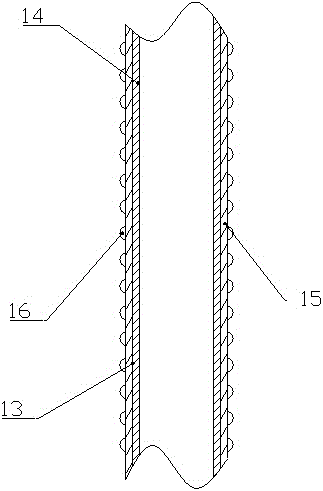

图2是本实用新型一种耐高压型留置针的延长管的局部结构的局部剖视图。

图3是本实用新型一种耐高压型留置针的局部结构的剖视图。

图4是本实用新型一种耐高压型留置针的局部结构的肝素帽的局部剖视图。

图中：1、留置针套管 2、穿刺导向连接套 3、穿刺针 4、防溢塞 5、环形凹槽 6、留置针固定护套 7、环形突起 8、留置针管套座 9、穿刺针座 10、针翼 11、柔软突起 12、Y型结口 13、延长管 14、保护外壁 15、耐压外壁 16、微型防滑突起 17、固定帽 18、输液三通管 19、护帽 20、肝素帽 21、穿刺帽固定套 22、穿刺导向管 23、止液夹。

具体实施方式

下面结合附图对本实用新型做进一步的说明。

实施例1

如图1—图4所示，一种耐高压型留置针，它包括留置针套管1，所述的留置针套管1通过穿刺导向连接套2连接有穿刺针3，所述的穿刺针3连接有防溢塞4，所述的防溢塞4中部设置有环形凹槽5，防溢塞4外端连接有留置针固定护套6，所述的留置针固定护套6内壁设置有与环形凹槽5相配合的环形突起7，防溢塞4通过留置针管套座8连接有穿刺针座9，所述的穿刺针座9与留置针固定护套6相连，穿刺针座9连接有针翼10，所述的针翼10设置有柔软突起11，留置针固定护套6中部通过Y型结口12连接有延长管13及与延长管相配合的止液夹23，所述的延长管13设置有保护外壁14及与保护外壁14连接的耐压外壁15，所述的耐压外壁15外侧设置有微型防滑突起16，延长管13的另一端连接有输液三通管18，所述的输液三通管18左部的上端连接有护帽19，输液三通管18右部通过固定帽17连接有肝素帽20，所述的肝素帽20设置有T型穿刺帽11及与T型穿刺帽11相连的穿刺帽固定套21，所述的穿刺帽11通过穿刺导向管22与固定帽17相连，固定帽17外侧与穿刺帽固定套21相连。

防溢塞采用环形凹槽与环形突起卡接的方式与留置针固定护套相连，这种连接稳定可靠，使防溢塞耐高压效果佳，柔软突起起到防滑的作用，使操作人员手持针翼时更加便捷，延长管采用保护外壁加耐压外壁加厚处理的结构，使延长管的耐压强度大大增加，微型防滑突起的设计便于操作人员对延长管的抓取使用，肝素帽采用倒立T型结构并与穿刺帽固定套配合相连，这样使在反复穿刺过程中肝素帽的耐压性非常强，另外，肝素帽通过穿刺导向管和固定帽相连的结构设计也使整个输液三通管的耐压效果更佳，本实用新型的结构设计可以保证在高压下注射不渗漏、不爆管，确保患者的人身安全，满足高压注射的要求，本实用新型具有耐高压效果佳、使用便捷、安全舒适的优点。

实施例2

如图1—图4所示，一种耐高压型留置针，它包括留置针套管1，所述的留置针套管1通过穿刺导向连接套2连接有穿刺针3，所述的穿刺针3连接有防溢塞4，所述的防溢塞4中部设置有环形凹槽5，防溢塞4外端连接有留置针固定护套6，所述的留置针固定护套6内壁设置有与环形凹槽5相配合的环形突起7，防溢塞4通过留置针管套座8连接有穿刺针座9，所述的穿刺针座9与留置针固定护套6相连，穿刺针座9连接有针翼10，所述的针翼10设置有柔软突起11，留置针固定护套6中部通过Y型结口12连接有延长管13及与延长管相配合的止液夹23，所述的延长管13设置有保护外壁14及与保护外壁14连接的耐压外壁15，所述的耐压外壁15外侧设置有微型防滑突起16，延长管13的另一端连接有输液三通管18，所述的输液三通管18左部的上端连接有护帽19，输液三通管18右部通过固定帽17连接有肝素帽20，所述的肝素帽20设置有T型穿刺帽11及与T型穿刺帽11相连的穿刺帽固定套21，所述的穿刺帽11通过穿刺导向管22与固定帽17相连，固定帽17外侧与穿刺帽固定套21相连，所述的柔软突起11为半球体结构，数量为6—8个，且分别均匀分布，所述的微型防滑突起16为椭球体结构，且分别均匀分布，所述的耐压外壁15的厚度不小于保护外壁14的厚度，所述的穿刺导向管22与固定帽17上端通过通孔接通相连。

防溢塞采用环形凹槽与环形突起卡接的方式与留置针固定护套相连，这种连接稳定可靠，使防溢塞耐高压效果佳，柔软突起起到防滑的作用，使操作人员手持针翼时更加便捷，延长管采用保护外壁加耐压外壁加厚处理的结构，使延长管的耐压强度大大增加，微型防滑突起的设计便于操作人员对延长管的抓取使用，肝素帽采用倒立T型结构并与穿刺帽固定套配合相连，这样使在反复穿刺过程中肝素帽的耐压性非常强，另外，肝素帽通过穿刺导向管和固定帽相连的结构设计也使整个输液三通管的耐压效果更佳，本实用新型的结构设计可以保证在高压下注射不渗漏、不爆管，确保患者的人身安全，满足高压注射的要求，本实用新型具有耐高压效果佳、使用便捷、安全舒适的优点。
