一种室间隔穿刺针的制作方法

本实用新型涉及一种室间隔穿刺针，属于医疗器械技术领域。

背景技术：

房间隔穿刺针是房间隔穿刺术中使用的关健部件。房间隔穿刺术最早是被Cope和Ross等在1959年应用于临床，当时主要是作为一项诊断技术来直接了解左心系统的血流动力学和造影显示左心系统的解剖结构。目前，国内临床上所使用的房间隔穿刺针均为国外的公司生产，主要为Cordis公司、Daig公司。房间隔穿刺针的构成包括三个部分：一是远端带有一定弯曲角度的针尖，二是针管，三是针座。

但是，室间隔穿刺针至今没有厂家研究。事实上，心室占整个心脏的比例要比心房所占比例大30％，而且结构更复杂，心室患病率、患病类型都比心房要高、要多。每年，都会有很多新型介入装置被发明出来用于治疗心室。但是新型介入装置的可行性、安全性及疗效的评价是离不开良好的实验动物模型。以往对于心室间隔缺损的临床前评价大多采用外科手术建立动物模型，该方法需要开胸经右心室表面送入打孔器对室间隔打孔，该方法应用最为广泛，但需要开胸手术创伤大，操作过程复杂，死亡率高。

技术实现要素：

本实用新型要解决的技术问题是如何方便、微创地进行室间隔缺损动物模型的建立。

为了解决上述技术问题，本实用新型的技术方案是提供一种室间隔穿刺针，其特征在于，包括：

由镍钛形状记忆合金材料或医用不锈钢材料制成的针管；

与针管远端连接的、由镍钛形状记忆合金材料制成的针尖；

与针管近端连接的手柄。

优选地，所述针管内径大于0.035英寸。

优选地，所述针管长70～100cm。

优选地，所述针管和针尖采用激光焊接连接在一起。

优选地，所述针管和针尖由一整根镍钛合金管将头端磨尖后定型而成。

优选地，所述针尖包括两个弯部：第一弯角度为160～180度，第一弯直径为3～8cm；第二弯角度为80～120度，第二弯末端设有尖锐部。

优选地，所述尖锐部长度为3～6cm。

优选地，所述手柄由医用高分子材料聚氨酯、聚乙烯、尼龙、ABS塑料或PEBAX材料制成。

本实用新型提供的室间隔穿刺针克服了现有技术的不足，可以经静脉穿刺的方法建立心室间隔缺损模型，具有方法简便、微创等优点。

附图说明

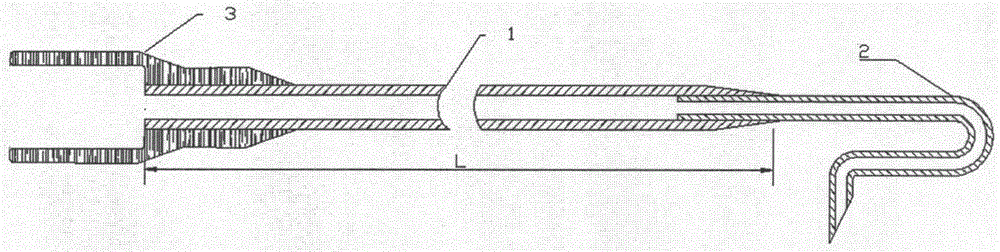

图1为本实施例提供的室间隔穿刺针示意图。

具体实施方式

下面结合具体实施例，进一步阐述本实用新型。应理解，这些实施例仅用于说明本实用新型而不用于限制本实用新型的范围。此外应理解，在阅读了本实用新型讲授的内容之后，本领域技术人员可以对本实用新型作各种改动或修改，这些等价形式同样落于本申请所附权利要求书所限定的范围。

图1为本实施例提供的室间隔穿刺针示意图，所述的室间隔穿刺针包括针管1、与针管1远端连接的针尖2、与针管1近端连接的手柄3。

针管1为镍钛形状记忆合金材料或医用不锈钢材料，针管1内径能保证通过0.035英寸的导丝，针管1长度L是70～100cm。

针尖2由镍钛形状记忆合金材料经模具定型而成。

针尖2与针管1可采用激光焊接连接在一起。若针管1也是镍钛合金材料，则可由一整根镍钛合金管将头端磨尖后定型而成。

针尖2具有一定的弯形，包括两个弯部，第一弯角度为160～180度，直径为3～8cm，第二弯角度为80～120度，第二弯末端设有尖锐部，尖锐部长度约3～6cm。

手柄3采用医用高分子材料聚氨酯、聚乙烯、尼龙、ABS或PEBAX材料，可注塑而成，也可采用螺丝旋拧连接而成。

具体制作时，将镍钛合金管在设计的模具上进行固定后，在530度±30度温度下处理10～30分钟，定型成所需要的形状，制成针管1。再将针尖2插入针管1中，采用激光焊接方式连接在一起。最后将手柄套在针管1的末端，或装在模具中一体注塑而成。
