一种超声波冲击定位摄像治疗主机的制作方法

本实用新型涉及一种超声波冲击定位摄像治疗主机，属于医疗设备领域。

背景技术：

在口腔临床中，口腔内部清理治疗十分的费事费力，难以实时观察口腔患部的位置及治疗情况，本文提出引入超声波冲击到口腔内部牙齿的治疗中，通过工作头传输超声振动到牙齿的结石、牙菌斑等病变部位，对牙齿进行治疗。

技术实现要素：

本实用新型针对目前现有的口腔内部牙齿治疗时难以观察牙齿病变及治疗情况的问题，设计了一种超声波冲击定位摄像治疗主机。

本实用新型解决其技术问题所采取的技术方案是：

该一种超声波冲击定位摄像治疗主机，其结构包括：换能器、变幅杆、微型摄像镜头、超声波传输电缆、摄像传输电缆、液晶显示屏、支撑板、支杆、滑块、超声波发生器、万向轮、摄像装置、存储器、无线发射器、储物室、紫外线消毒灯、机体、上连杆、下连杆、手柄、工作头和液压杆；其特征在于：所述超声波发生器经所述超声波传输电缆连接所述换能器，所述换能器下端设有所述变幅杆，所述变幅杆下端固接有所述工作头，所述微型摄像镜头经所述摄像传输电缆连接所述摄像装置，所述摄像装置经导线连接所述存储器，所述存储器经导线连接所述无线发射器，所述机体左侧设有所述支撑板，所述支撑板与所述液晶显示屏铰接，所述滑块设置在所述支撑板上，所述机体下端设有所述万向轮，所述工作头下端设有所述换能器。

所述滑块可以沿水平方向左右移动。

所述支杆下端与所述滑块铰接，所述支杆上端与所述液晶显示屏铰接。

所述储物室顶部设有所述紫外线消毒灯。

所述上连杆与所述下连杆铰接，所述上连杆上端与所述机体铰接，所述下连杆与所述手柄铰接。

所述液压杆上下两端分别与所述机体、手柄铰接。

所述变幅杆左侧设有所述微型摄像镜头。

本实用新型有如下优点：

1．本实用新型利用超声波冲击病变牙齿，牙齿处理效果好，损伤小，处理速度快。

2．本实用新型结构简单，可实时检测病变牙齿图像，可经由无线发射器发射到指定接收端，操作简单，使用方便。

附图说明

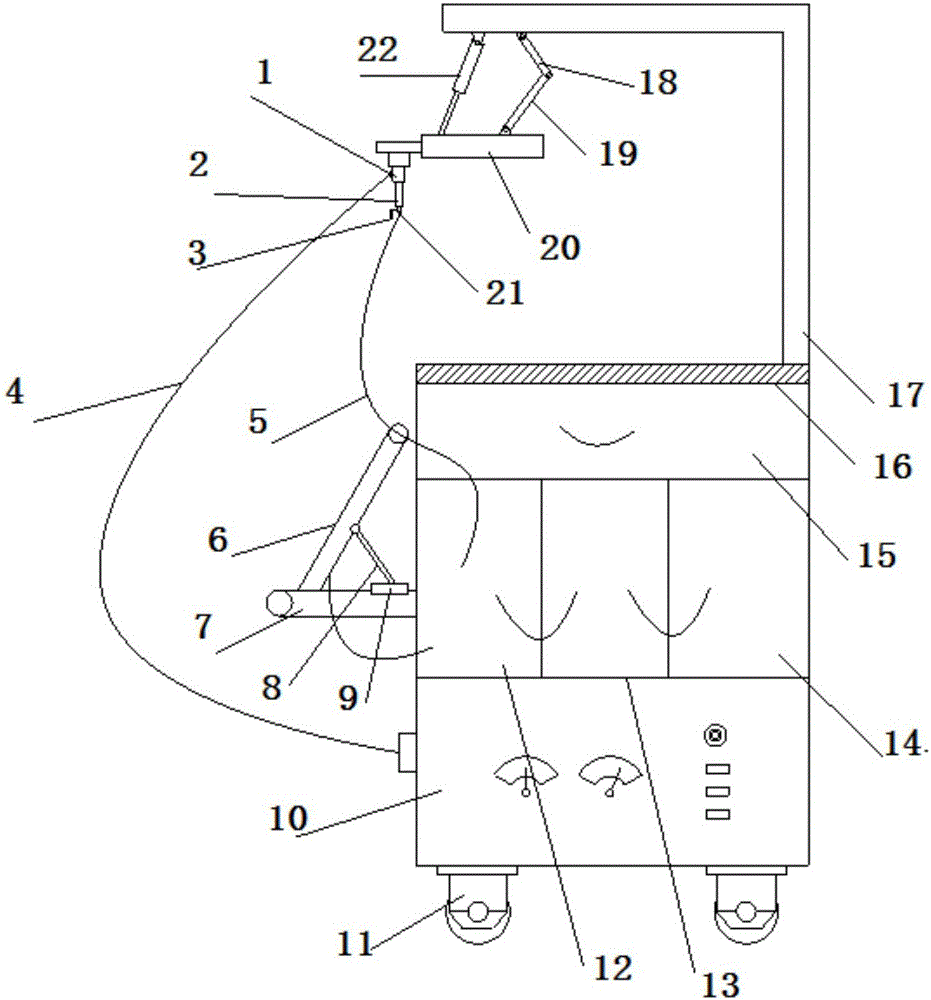

图1为本实用新型整体结构图。

图中：1换能器、2变幅杆、3微型摄像镜头、4超声波传输电缆、5摄像传输电缆、6液晶显示屏、7支撑板、8支杆、9滑块、10超声波发生器、11万向轮、12摄像装置、13存储器、14无线发射器、15储物室、16紫外线消毒灯、17机体、18上连杆、19下连杆、20手柄、21工作头、22液压杆。

具体实施方式

如图1所示：一种超声波冲击定位摄像治疗主机，其结构包括：换能器1、变幅杆2、微型摄像镜头3、超声波传输电缆4、摄像传输电缆5、液晶显示屏6、支撑板7、支杆8、滑块9、超声波发生器10、万向轮11、摄像装置12、存储器13、无线发射器14、储物室15、紫外线消毒灯16、机体17、上连杆18、下连杆19、手柄20、工作头21和液压杆22；超声波发生器10经超声波传输电缆4连接换能器1，换能器1下端设有变幅杆2，变幅杆2下端固接有工作头21，微型摄像镜头3经摄像传输电缆5连接摄像装置12，摄像装置12经导线连接存储器13，存储器13经导线连接无线发射器14，机体17左侧设有支撑板7，支撑板7与液晶显示屏6铰接，滑块9设置在支撑板7上，机体17下端设有万向轮11，工作头21下端设有换能器1，滑块9可以沿水平方向左右移动，支杆8下端与滑块9铰接，支杆8上端与液晶显示屏6铰接，储物室15顶部设有紫外线消毒灯16，上连杆18与下连杆19铰接，上连杆18上端与机体17铰接，下连杆19与手柄20铰接，液压杆22上下两端分别与机体17、手柄20铰接，变幅杆2左侧设有微型摄像镜头3。

本实施例所描述的一种超声波冲击定位摄像治疗主机，使用时超声波发生器10将交流电转变为超声频电振荡信号，换能器1将超声频电振荡信号转变为机械振动，通过变幅杆2将机械振动放大，利用加工作头21冲击牙齿，此过程中可利用液压杆22、上连杆18与下连杆19调节手柄20的达到合适位置，可利用移动滑块9调节液晶显示屏6的角度，可实时利用微型摄像镜头3照射牙齿患部图，将图像信息存储到存储器13，并通过液晶显示屏6实时显示出来，图像信息可通过无线发射器14发射到指定输出端，本装置结构简单，可实时观察牙齿患部的图片，通过超声冲击处理病变的牙齿，治疗效果好，牙齿损伤小，操作简单，使用方便。

以上所述，仅为本实用新型的具体实施方式，熟悉本领域的技术人员在本实用新型揭露的范围内，可轻易想到的变化，都应涵盖在实用新型的保护范围之内。
