按摩椅快装结构的制作方法

本实用新型涉及一种带扶手和夹肩的按摩椅，具体涉及一种将扶手和夹肩快速装配到按摩椅椅身上的按摩椅快装结构。

背景技术：

目前市场上的按摩椅，往往会带有扶手和夹肩，为方便运输，扶手和夹肩与按摩椅椅身之间是分体的，然后再进行装配，由于装配工序复杂，这就给生产安装、调试及用户的使用带来很大的不便。

技术实现要素：

鉴于目前公知技术存在的问题，本实用新型要解决的技术问题是在于提供一种可实现扶手和夹肩在按摩椅椅身上的快速装配和拆卸，结构简单、方便实用的按摩椅快装结构。

本实用新型是通过以下技术方案实施的：

按摩椅快装结构，其特征在于：由将扶手连接到椅身上的第一快装件和将夹肩连接到椅身上的第二快装件组成，第一快装件包括第一扣接板和第二扣接板，第一扣接板在椅身的左右侧边固定安装，第一扣接板的后侧端设有定位销，第二扣接板在扶手的内侧固定安装，第二扣接板的后侧端设有开口朝上的半开口销孔；当半开口销孔套住定位销并从上往下转动扶手时，第二扣接板具有的下夹口扣住第一扣接板。

第二快装件由下定位部件和上扣紧部件组成，下定位部件包括固定销和套接板，固定销在椅身的左右侧边固定安装，套接板在夹肩的内侧左右固定安装，套接板具有让固定销活动穿入的长形销孔；上扣紧部件由固定夹板和方形套管组成，固定夹板在椅身的上部固定安装，固定夹板竖向设置，固定夹板设有第一斜面，第一斜面在靠近顶部位置设有定位缺口，方形套管在夹肩的内侧中央固定安装，方形套管的正面板内壁具有与所述第一斜面匹配的第二斜面，方形套管的正面板上开设窗孔，方形套管外可翻转设有定位板，定位板两端转动连接于方形套管上，定位板与弹簧连接，在弹簧的作用下，定位板向下翻转并通过所述窗孔进入方形套管的内部。

采用上述技术方案后，在扶手安装时，只需将半开口销孔对准并套住定位销并从上往下转动扶手，第二扣接板具有的下夹口就会扣住第一扣接板，于是扶手装配完成，反之操作，即可完成扶手的方便拆卸；在夹肩安装时，首先让长形销孔对准并套住固定销，使套接板在固定销上得到转动定位，然后将方形套管的下管口对准固定夹板的顶部并下压夹肩，于是方形套管就会套入固定夹板，由于第一、第二斜面的配合，方形套管下压时方形套管与固定夹板之间的间隙会越来越小，当两者之间达到压紧状态时，此时窗孔与定位缺口对准，在弹簧的作用下，定位板通过所述窗孔进入定位缺口，于是方形套管与固定夹板之间形成连接，夹肩装配完成，反之操作，扳动定位板从定位缺口离开，即可实现夹肩的方便拆卸。所以说，采用上述技术方案后，本实用新型可实现扶手和夹肩在按摩椅椅身上的快速装配和拆卸，结构简单、方便实用。

附图说明

本实用新型有如下附图：

图1为实用新型的结构示意图，

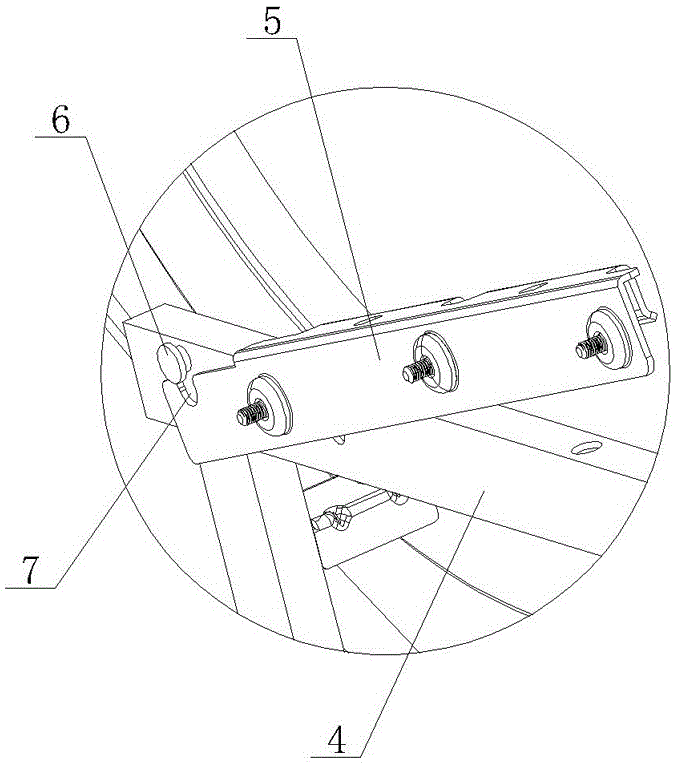

图2为图1的A部放大图，

图3为图2中第二扣接板与第一扣接板相互扣接时的状态图，

图4为图1的B部放大图，

图5为图1的C部放大图，

图6为图4中方形套管与固定夹板相互扣紧时的状态图，

图7为图1的D部放大图。

具体实施方式

下面结合附图详细描述本实用新型具体实施例的有关细节和工作原理：

如图所示，本实用新型的按摩椅快装结构，由将扶手2连接到椅身1上的第一快装件和将夹肩3连接到椅身1上的第二快装件组成，第一快装件包括第一扣接板4和第二扣接板5，第一扣接板4在椅身1的左右侧边固定安装，第一扣接板4的后侧端设有定位销6，第二扣接板5在扶手2的内侧固定安装，第二扣接板5的后侧端设有开口朝上的半开口销孔7；在扶手2安装时，只需将半开口销孔7对准并套住定位销6并从上往下转动扶手2，第二扣接板5具有的下夹口就会扣住第一扣接板4，于是扶手2装配完成，反之操作，即可完成扶手的方便拆卸。图2所示为第一快装件连接前的示意图，图3所示为第一快装件连接后的示意图。

第二快装件由下定位部件和上扣紧部件组成，下定位部件包括固定销18和套接板17，固定销18在椅身1的左右侧边固定安装，套接板17在夹肩3的内侧左右固定安装，套接板17具有让固定销18活动穿入的长形销孔16；上扣紧部件由固定夹板13和方形套管8组成，固定夹板13在椅身1的上部固定安装，固定夹板13竖向设置，固定夹板13设有第一斜面15，第一斜面15在靠近顶部位置设有定位缺口14，方形套管8在夹肩3的内侧中央固定安装，方形套管8的正面板11内壁具有与所述第一斜面15匹配的第二斜面，方形套管8的正面板11上开设窗孔12，方形套管8外可翻转设有定位板10，定位板10两端转动连接于方形套管8上，定位板10与弹簧9连接，在弹簧9的作用下，定位板10向下翻转并通过所述窗孔12进入方形套管8的内部。在夹肩3安装时，首先让长形销孔16对准并套住固定销18，使套接板17在固定销18上得到转动定位，然后将方形套管8的下管口对准固定夹板13的顶部并下压夹肩3，于是方形套管8就会套入固定夹板13，由于第一、第二斜面的配合，方形套管下压时方形套管与固定夹板之间的间隙会越来越小，当两者之间达到压紧状态时，此时窗孔12与定位缺口14对准，在弹簧的作用下，定位板10通过所述窗孔12进入定位缺口14，于是方形套管8与固定夹板13之间形成连接，夹肩装配完成。图4所示为下定位部件连接前的示意图，图5所示为下定位部件连接后的示意图，图6所示为上扣紧部件连接前的示意图，图7所示为上扣紧部件连接后的示意图。
