一种病房用翻转式医疗储物箱的制作方法

本实用新型涉及医疗辅助设备技术领域，具体为一种病房用翻转式医疗储物箱。

背景技术：

在医院中医疗储物箱是必不可少的，现有的储物箱多为封闭式，箱盖与箱体之间通过销轴连接，使用储物箱时比较不方便，并且由于储物箱经常使用，储物箱内的卫生难以得到保障，且医疗储物箱的卫生会影响到病人的健康。

技术实现要素：

本实用新型的目的在于提供一种病房用翻转式医疗储物箱，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种病房用翻转式医疗储物箱，包括箱体，所述箱体上端与翻边底端连接，所述翻边左侧壁与支座下端连接，所述支座上端与转动轴连接，所述转动轴与箱盖下端连接，所述箱盖上端开有充电孔，所述箱盖左侧下端与顶杆顶端连接，所述顶杆底端与V型块顶端连接，所述V型块内侧中心处与滚轴外端连接，所述滚轴内端与箱体侧壁连接，所述V型块底端与手柄外端连接，所述箱盖底端内腔孔与顶杆顶端相连，所述箱盖内腔中心处开有灯槽，所述灯槽内腔中心处设有紫外线灯。

优选的，所述顶杆、V型块和滚轴数量均为两个，且对称分布在箱体两侧。

优选的，所述滚轴与箱体侧壁连接处安装有轴承。

优选的，所述翻边与顶杆连接处开有通孔，且翻边与顶杆之间为间隙配合。

优选的，所述顶杆与V型块之间通过定位销连接。

与现有技术相比，本实用新型的有益效果是：本实用新型通过连杆连接顶杆和摇杆，结构简单，制造方便，节省材料，降低生产成本，箱体两侧的连杆分别连接顶杆，通过向下拉手柄可以轻松将箱盖顶起，操作简单，使用方便，且箱盖内腔设有紫外线灯，可以杀菌消毒，保证储物箱干净卫生。

附图说明

图1为本实用新型结构示意图；

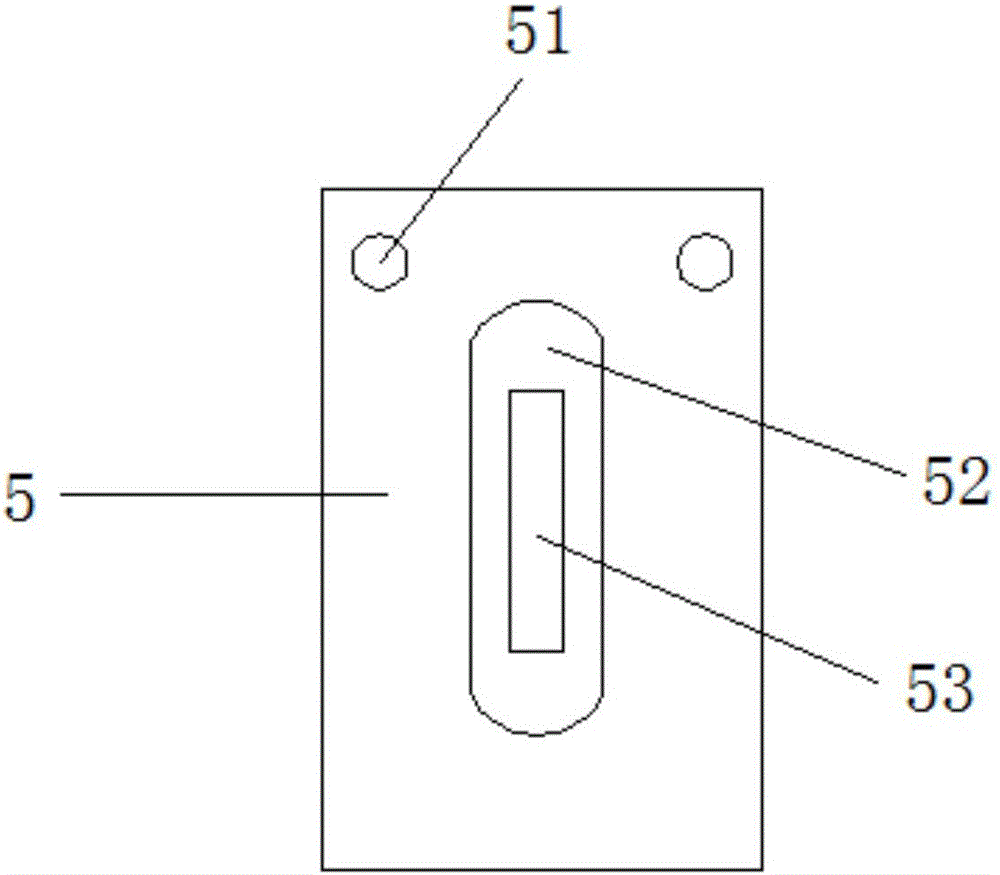

图2为本实用新型的箱盖结构示意图。

图中：1箱体、2翻边、3支座、4转动轴、5箱盖、51内腔孔、52灯槽、53紫外线灯、6充电孔、7顶杆、8 V型块、9滚轴、10手柄。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种病房用翻转式医疗储物箱，包括箱体1，所述箱体1上端与翻边2底端连接，所述翻边2左侧壁与支座3下端连接，所述支座3上端与转动轴4连接，所述转动轴4与箱盖5下端连接，所述箱盖5上端开有充电孔6，所述箱盖5左侧下端与顶杆7顶端连接，所述顶杆7底端与V型块8顶端连接，所述V型块8内侧中心处与滚轴9外端连接，所述滚轴9内端与箱体1侧壁连接，所述V型块8底端与手柄10外端连接，所述箱盖5底端内腔孔51与顶杆7顶端相连，所述箱盖5内腔中心处开有灯槽52，所述灯槽52内腔中心处设有紫外线灯53。

其中，所述顶杆7、V型块8和滚轴9数量均为两个，且对称分布在箱体1两侧，顶杆7、V型块8和摇杆10构成了本实用新型的翻转结构，结构简单，安装方便，所述滚轴9与箱体1侧壁连接处安装有轴承，所述翻边2与顶杆7连接处开有通孔，且翻边2与顶杆7之间为间隙配合，保证了翻转机构的正常工作，所述顶杆7与V型块8之间通过定位销连接，起到了较好的定位和传力效果。

工作原理：将手柄10向下拽动的时候，手柄10带动V型块顺时针转动，V型块8顺时针转动带动顶杆7向上移动，顶杆7通过翻边2内腔的通孔向上移动，向上移动的同时将箱盖5顶起，从而实现了本实用新型的翻转功能。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
