一种护理推车的制作方法

本实用新型涉及医疗器材技术领域，具体为一种护理推车。

背景技术：

医用推车是指病房防护转运医用设备，适用于各大型医院、卫生诊所、药房、精神病院以及各大日常使用的转动推车。在很大程度上可以减轻护理者的操作负担。

目前，市场上现有的护理推车，可放置的空间都是固定的，不能够根据使用医疗器材的大小，调整推车上空间的大小，在拿取大小不一的医疗器材时，需要医护人员来回奔波，大大增加了医护人员的负担，给医护人员带来麻烦，而且在有的医疗器材大部分都是玻璃器件，属于易碎物品，在推动的过程中难免会出现碰撞，现有的护理推车减震效果不够完善，容易发生医疗器材破碎现象。

技术实现要素：

本实用新型的目的在于提供一种护理推车，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种护理推车，包括车体，所述车体的两侧均固定连接有支撑架，所述支撑架的外侧设有角钢，所述角钢的两侧均活动连接有螺栓，所述螺栓的一侧活动连接有支撑板，所述支撑板的顶部和底部均设有卡环，所述支撑板的顶部安装有放置板，所述放置板的两侧均设有滑动槽，所述滑动槽的一侧连接有滑动块，所述滑动块的一侧通过滑动杆与另一滑动块相连接，所述车体的底部安装有底座，所述底座的内腔安装有压力块，所述压力块的底部连接有弹簧，所述弹簧的底部活动连接有限位杆，所述底座的底部分别连接有减震层和滑轮。

优选的，所述车体的顶部安装有隔板，所述隔板的顶部设有硅胶垫，所述硅胶垫的顶部设有物品槽。

优选的，所述车体的一侧固定连接有扶手，且扶手的外侧设有防滑层。

优选的，所述滑动槽的内腔与滑动块的大小相适配，所述滑动槽的一侧与挡板连接。

优选的，所述角钢的外侧设有与卡环相适配的凹槽。

与现有技术相比，本实用新型的有益效果是：本护理推车，支撑板上设有的卡环可以卡接在角钢上，可以根据医护人员放置不同大小的医疗器材，通过螺栓可以控制调节角钢的上下移动，来改变护理推车上空间的大小，方便了医疗器材的拿取，减少了医护人员来回拿取医疗器材次数，通过底座里安装的压力块、限位杆和弹簧，可以在护理推车发生碰撞时，压力块受力下压弹簧，弹簧底部的限位杆可以限制弹簧的伸缩度，减少车体的晃动，减震层可以进一步提高减震效果，这样可以有效的吸收震动时产生的反震力，有效的保护支撑板上放置的医疗器材。

附图说明

图1为本实用新型结构示意图；

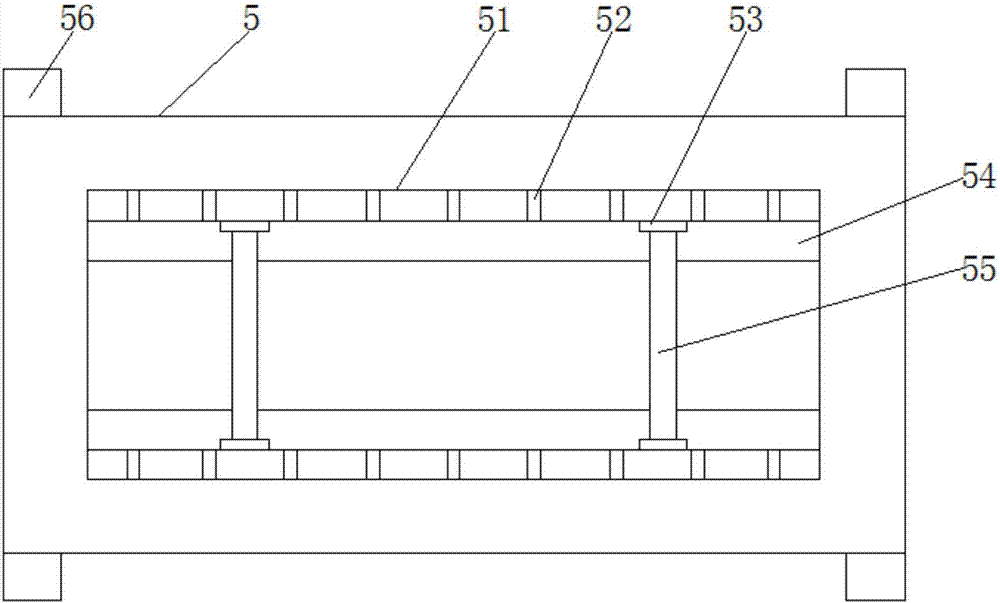

图2为本实用新型支撑板结构示意图。

图中：1车体、2支撑架、3角钢、4螺栓、5支撑板、51挡板、52滑动槽、53滑动块、54放置板、55滑动杆、56卡环、6扶手、7隔板、8硅胶垫、9物品槽、10压力块、11底座、12弹簧、13限位杆、14减震层、15滑轮。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种护理推车，包括车体1，车体1的顶部安装有隔板7，隔板7的顶部设有硅胶垫8，硅胶垫8的顶部设有物品槽9，硅胶垫8和隔板7刚好吻合，可以避免隔板7上的物品发生滑动现象，给医护人员造成财产损失，通过物品槽9可以方便放置医护用的药品和小型工具，大大提高了医护推车的实用性，车体1的两侧均固定连接有支撑架2，通过支撑架2可以加固车体1，让医护人员在使用时更加稳定，支撑架2的外侧设有角钢3，角钢3的外侧设有与卡环56相适配的凹槽，角钢3的两侧均活动连接有螺栓4，螺栓4的一侧活动连接有支撑板5，支撑板5上设有的卡环56可以卡接在角钢3上，可以根据医护人员放置不同大小的医疗器材，通过螺栓4可以控制调节角钢3的上下移动，来改变护理推车上空间的大小，方便了医疗器材的拿取，减少了医护人员来回拿取医疗器材次数，支撑板5的顶部和底部均设有卡环56，支撑板5的顶部安装有放置板54，放置板54的两侧均设有滑动槽52，通过滑动块53在滑动槽52里滑动，可以方便放置板54的移动，让医护人员在使用时更加方便，通过滑动杆55可以夹紧放置板54上放置的物品，防止物品的滑落，滑动槽52的内腔与滑动块53的大小相适配，且滑动槽52的一侧与挡板51连接，滑动槽52的一侧连接有滑动块53，滑动块53的一侧通过滑动杆55与另一滑动块53相连接，车体1的一侧固定连接有扶手6，且扶手6的外侧设有防滑层，通过扶手6可以让医护人员在推动车体1时更加方便，而且扶手6上设有防滑层，可以避免医护人员出现脱手的情况，车体1的底部安装有底座11，通过底座11里安装的压力块10、限位杆13和弹簧12，可以在护理推车发生碰撞时，压力块10受力下压弹簧12，弹簧12底部的限位杆13可以限制弹簧12的伸缩度，减少车体1的晃动，减震层14可以进一步提高减震效果，这样可以有效的吸收震动时产生的反震力，有效的保护支撑板5上放置的医疗器材，底座11的内腔安装有压力块10，压力块10的底部连接有弹簧12，弹簧12的底部活动连接有限位杆13，底座11的底部分别连接有减震层14和滑轮15。

工作原理：使用本护理推车时，打开螺栓4，根据放置医疗器材的大小来控制角钢3的上下移动，调节支撑板5的使用空间，在车体1发生碰撞时，压力块10通过压力下压弹簧12，限位杆13限制弹簧12的伸缩度，减震层14可以吸收反震力，可以减少车体1的震动。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
