一种带有护罩的移动病床的制作方法

本实用新型涉及一种手术床，具体涉及一种带有护罩的移动病床，可在病人转移过程中起到保护、安抚病人的作用。

背景技术：

病人入院在经过检查确诊后，一些情况下需要进行手术。而对于危重病人，无法自主行动，从病房转移至手术室的过程中，需要利用可以推动的病床来完成。

传统的移动病床结构简单，仅在普通病床下端加装滚轮。但是这种病床在使用过程中存在多种弊端：

首先，有些手术室与住院部之间的距离较远，需要推动患者行进较长的距离，在这个过程中，病床是直接暴露在外的，而周围的人、环境等，容易使患者产生紧张、不安等情绪，尤其是如需要经过门诊楼等人流量比较大的地方，避免不了与外界的接触，环境中的噪音、人流等难以使患者平静，不利于手术前使患者保持良好的心态；

其次，在病床移动过程中，有时候需要经过一些没有建筑物遮挡的路段，如遇天气不好的情况，下雨、下雪、刮风等，病人难免会被淋湿，为后续的手术进行造成不良影响；

第三，在病人转移过程中，已经领取好的药品、患者的CT片、患者的衣物等，都需要随病床转移，但目前没有专门的放置空间，只能放在病床角落或堆在患者身上或者推床下框内，路途中容易掉落，且药品存在被污染的风险。

技术实现要素：

针对上述现有技术中存在的问题，本实用新型的目的在于，提供一种带有护罩的移动病床，能在病人转移过程中形成相对隔离的环境，同时便于物品的安放。

为了实现上述任务，本实用新型采用以下技术方案：

一种带有护罩的移动病床，包括床板、安装在床板底部的滚轮和床板端部设置的推手，所述的床板的两个侧面对称设置有卡槽，卡槽的延伸方向为床板的长度方向，在卡槽中安装有多个可沿卡槽滑动的卡键，卡键上铰接有弧形支撑杆，支撑杆的两端分别连接在床板两侧卡槽中的卡键上，支撑杆上设置有护罩。

进一步地，所述的卡槽分为三段：靠近床板上表面的第二卡槽和靠近床板下表面的第一卡槽、第三卡槽，其中第一卡槽和第三卡槽贯连，第三卡槽的端部位于床板的中部位置。

可选地，所述的第一卡槽、第二卡槽和第三卡槽均为倒T形卡槽，第一卡槽和第二卡槽的两端对齐。

具体地，所述的第一卡槽的槽口宽度大于第三卡槽的槽口宽度。

具体地，在第一卡槽中安装的卡键为第一卡键，第一卡键由圆形卡板和固结在圆形卡板一侧的矩形卡柱构成，卡板伸入到第一卡槽中，并可沿第一卡槽滑入到第三卡槽中，卡板的直径大于第一卡槽的槽口宽度；矩形卡柱的高度h、宽度d和第三卡槽的槽口宽度s之间的关系是：h≤s＜d。

具体地，在第二卡槽中安装的卡键为第二卡键，第二卡键为T形卡键。

进一步地，在护罩靠近床板中部的一端设置有粘扣。

进一步地，所述的床板侧面的卡槽中通过挂钩安装有储物箱，储物箱的内侧壁上沿垂直于储物箱底面的方向平行设置多对滑槽，滑槽中设置有挡板。

进一步地，所述的储物箱上设置有箱盖。

进一步地，所述的护罩内部设置有保温层。

本实用新型与现有技术相比具有以下技术特点：

1.采用推拉式护罩，仅需拉动即能在病床上形成相对隔离的场所，使病人在转移过程中所处的空间相对独立，有助于缓解病人紧张情绪；

2.护罩兼具保暖功能，在室外环境较冷时，能使病人始终处于较为温暖的环境中；

3.仅需对传统病床简单改装即可制得，结构简单，便于制作和使用；

4.设置了专门用于放置物品的储物箱，能将药品、衣物等分类别放置好，随床转移过程更加方便。

附图说明

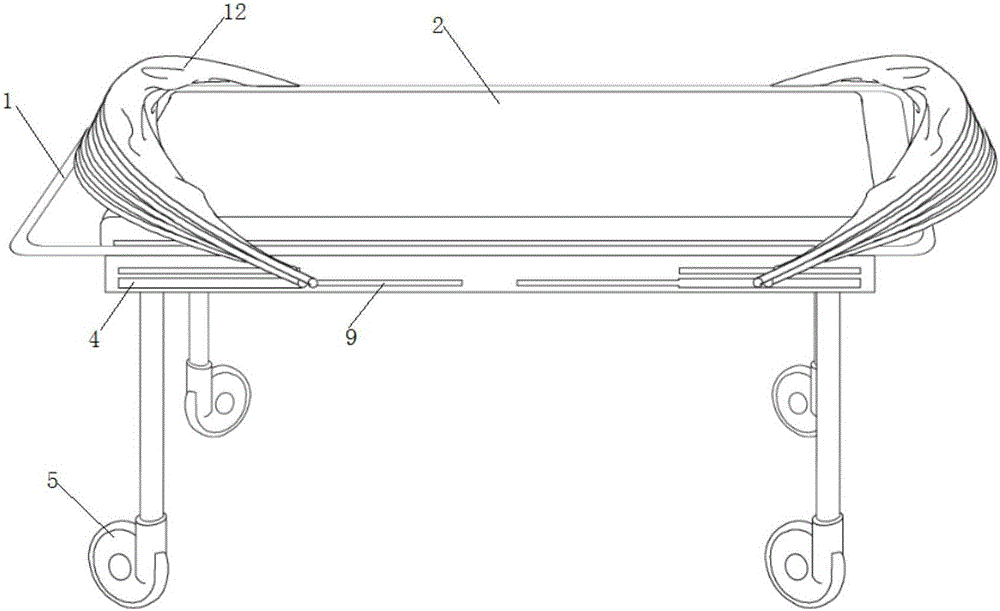

图1为本实用新型的整体结构示意图；

图2为护罩收起时的结构示意图；

图3为卡槽部分的结构示意图；

图4为第一卡键的结构示意图；

图中标号代表：1—推手，2—床板，3—第二卡槽，4—第一卡槽，5—滚轮，6—第二卡键，7—第一支撑杆，8—第一卡键，9—第三卡槽，10—绒面，11—钩面，12—护罩，13—第二支撑杆，14—滑槽，15—挡板，16—储物箱，17—挂钩，18—卡板，19—卡柱；

具体实施方式

针对于目前的病床在转移过程中患者直接暴露在环境中的问题，本实用新型提出了一种用于转移病人的移动病床：

一种带有护罩的移动病床，如图1所示，包括床板2、安装在床板2底部的滚轮5和床板2端部设置的推手1，所述的床板2的两个侧面对称设置有卡槽，卡槽的延伸方向为床板2的长度方向，在卡槽中安装有多个可沿卡槽滑动的卡键，卡键上铰接有弧形支撑杆，支撑杆的两端分别连接在床板2两侧卡槽中的卡键上，支撑杆上设置有护罩12。

除了传统的病床结构之外，本方案中，在病床床板2的侧壁上设置有卡槽，卡槽的设置是用于安装护罩12。护罩12为半筒形结构，利用弧形支撑杆支撑开，并可以进行收缩折叠。而支撑杆的两端分别安装在床板2同一端两侧对称设置的卡槽中的卡键上，支撑杆的跨度经过整个床板2，使护罩12整体包裹在病床上方。支撑杆设置多个，间隔设置，将护罩12撑开。由于护罩12是软质结构，例如其可以采用棉布制成，那么向着卡槽同一端推动支撑杆时，护罩12得以收缩，堆积在病床的一端，如图2所示。需要使用时，将最靠近床板2中部的一个支撑杆沿卡槽靠近病床中部的一端拉动，支撑杆移动的过程中带动护罩12打开，使护罩12笼罩在病床上。

需要说明的是，护罩12的设置为对称结构，即在床板2的另一端对称设置卡槽、支撑杆和护罩12结构，两个护罩12同时拉开时，在床板2的中部接触，并进行固定，那么可将病床的床板2整体包裹护罩12中，这样就为病床上的病人提供了一个相对隔离的空间，使病人在转移过程中不会受到周围环境的影响，有助于其调整情绪以准备手术。

为了使本方案具有更加优异的使用性能，在上述结构的基础上，进一步提出如下改进方案：

卡槽分为三段：靠近床板2上表面的第二卡槽3和靠近床板2下表面的第一卡槽4、第三卡槽9，其中第一卡槽4和第三卡槽9贯连，第三卡槽9的端部位于床板2的中部位置。

安装护罩12的过程中，为了使护罩12打开更加均匀，使护罩12的密闭性更好，最好设置两层卡槽结构：上层的卡槽为第二卡槽3，其长度约为床板2长度的1/4，其端部靠近床板2的一端；而第一卡槽4设置在第二卡槽3下方，与第三卡槽9贯连，第一卡槽4和第三卡槽9的总长度约为床板2长度的1/2。这样的设置方式，有助于护罩12的安装，第二卡槽3中通过卡键安装的支撑杆在拉动时，拉到第二卡槽3的端部即被卡止，不能继续向前拉动，则这部分护罩12被带动形成弧面；而此时第一卡槽4中安装的支撑杆在滑动进入第三卡槽9中的卡键带动下继续向前滑动，使护罩12整体完全撑开。

第一卡槽4、第二卡槽3和第三卡槽9均为倒T形卡槽，第一卡槽4和第二卡槽3的两端对齐。

三个卡槽最简便的设置方式为倒T形卡槽，使卡键不会滑出，同时最便于加工和设置。

在第一卡槽4中安装的卡键为第一卡键8，第一卡键8由圆形卡板18和固结在圆形卡板18一侧的矩形卡柱19构成，卡板18伸入到第一卡槽4中，并可沿第一卡槽4滑入到第三卡槽9中，卡板18的直径大于第一卡槽4的槽口宽度；矩形卡柱19的高度h、宽度d和第三卡槽9的槽口宽度s之间的关系是：h≤s＜d；第一卡槽4的槽口宽度大于第三卡槽9的槽口宽度。

第一卡键8的圆形卡板18位于第一卡槽4中，而第一卡槽4中的空间正好容纳下卡板18，使卡板18可以转动；第三卡槽9中的空间和第一卡槽4中的空间相同，即宽度、厚度相同，也可以容纳下卡板18，这样第一卡键8就可以直接从第一滑槽14滑入到第三卡槽9中，如图3所示。记第一卡键8上安装的支撑杆为第一支撑杆7，由于第一支撑杆7行进的距离较远，并且基本位于靠近床板2中部的位置，而这部分结构正是最需要支撑护罩12的部分，那么就要求第一卡键8在位于第三卡槽9中时，不能转动，这样其上安装的第一支撑杆7在上方可处于竖直状态，使护罩12被完全撑起，形成合适的空间。为了实现这样的结构，第一卡键8的卡柱19为矩形卡柱19，卡柱19的宽度和高度不同，这样卡柱19进入到第三卡槽9中时，不能转动，如图4所示；但护罩12收起时，第一卡键8复又滑动回到第一卡槽4中，而第一卡槽4的槽口宽度大于矩形卡柱19的宽度，那么矩形卡柱19可以在第一卡槽4中转动，可将第一支撑杆7放倒，继而沿着第一卡槽4滑动到端部，进行方便的收纳。

第二卡槽3中安装的卡键为第二卡键6，第二卡键6为T形卡键。

第二卡槽3中的卡键为第二卡键6，对第二卡键6没有过多的要求，由于这部分的支撑杆数量较少，安装在第二卡键6上的支撑杆称为第二支撑杆13，第二支撑杆13可共同安装在一对第二卡键6上，并能在该卡键上转动，类似于扇子的结构，使这部分结构的安装更加方便，同时支撑的护罩12也能满足使用要求。

在护罩12靠近床板2中部的一端设置有粘扣。

病床两端的护罩12相对拉动后可以接触，为了便于两者的固定，设置了粘扣结构，其中一个护罩12上设置粘扣的绒面10，另一个设置粘扣的钩面11，两者固定、打开均非常方便，能达到良好的固定效果，同时能对护罩12的撑开起到支撑、固定作用。

床板2侧面的卡槽中通过挂钩17安装有储物箱16，储物箱16的内侧壁上沿垂直于储物箱16底面的方向平行设置多对滑槽14，滑槽14中设置有挡板15；储物箱16上设置有箱盖。

为便于病人转移过程中放置物品，利用已经设置了的卡槽结构，设置了储物箱16。本例中，由于第一卡槽4的槽口宽度最大，更方便安装挂钩17，因此储物箱16可以方便地挂装在第一卡槽4中。储物箱16可以为矩形箱体，顶面可以打开，利用其中设置的滑槽14结构，可根据需要放置的物品不同，利用不同的挡板15将储物箱16中分隔成为合适的大小，一部分放置衣物，一部分放置病例、CT片等，另一部分则放置药品，相互之间不受影响，并可根据需要调整每个空间的大小。放置好物品后，通过箱盖盖上储物箱16，方便转移过程。

对于秋冬等寒冷的气候，可以在护罩12的内部设置一层保温层，使护罩12中的病人始终处于较为温暖的环境中。

本方案中，所有卡槽及护罩12为可拆卸的方式，如利用螺栓进行安装；这种结构可方便取下消毒液擦拭及浸泡消毒，保证病床的使用卫生。
