一种适用于老年人的智能分药盒的制作方法

本实用新型涉及一种药品收纳装置，尤其是涉及一种适用于老年人的智能分药盒。

背景技术：

社会老龄化，慢性病发病率中多数为老年人，长期服药是控制病情的主要措施，老年人记忆力也开始衰退，经常会经常出现漏服药、服错药的情况一旦这种情况出现，会使疾病开始加剧，甚至生命危险。尤其对于喜欢外出游玩的老人，不能准确、按时服药也是一种困惑。本实用新型提供一种适用于老年人的智能分药盒，此药盒能放置7天药量，有服药时间、剂量提醒功能，对于记忆力下降的老年人或外出游玩的老人很适用，解决了漏服药、吃错剂量的麻烦，同时每次药物分别放置，避免频繁打开药盒污染药物，防止氧化，有效储存。

技术实现要素：

本实用新型的目的在于提供一种结构简单、使用方便的适用于老年人的智能分药盒。

为了达到上述目的，本实用新型提供一种适用于老年人的智能分药盒，它包括：

一个盒体装置，其中该盒体装置包括一个主盒体以及一个盖体，该主盒体具有至少两个容纳空间以及一个接受空间，各个该容纳空间相互间隔地设置，并且各个该容纳空间的开口均连通于该接受空间，该盖体可拆卸地安装于该主盒体的该接受空间，以使该盖体同时封闭各个该容纳空间的开口；

一个报警装置，其中该报警装置可拆卸地安装于一个该容纳空间，其中该报警装置包括一个壳体、一个显示屏幕、一个指示灯、两个按钮、一个线路板以及一个供电元件，该壳体具有一个底部开口的安装空间、一个第一安装通道、一个第二安装通道以及两个第三安装通道，该第一安装通道、该第二安装通道和各个该第三安装通道分别相互间隔地连通于该安装空间，该显示屏幕、该指示灯和各个该按钮分别贴装于该线路板的不同位置，该线路板电性地连接于该供电元件，该线路板和该供电元件依次安装于该壳体的该安装空间，以使该显示屏幕对应于该第一安装通道、该指示灯对应于该第二安装通道、各个该按钮分别对应于各个该第三安装通道；以及

至少一个存储装置，其中各个该存储装置分别可拆卸地安装于其余的各个该容纳空间，其中各个该存储装置包括一个存储主体、三个存储盒以及一个封闭元件，该存储主体可拆卸地安装于该容纳空间，并且该存储主体具有一个存储腔，各个该存储盒分别肩并肩地设置于该存储主体的该存储腔，各个该存储盒分别具有一个容纳槽，该封闭元件可拆卸地安装于该存储主体，以使该封闭元件同时封闭各个该存储盒的该容纳槽。

作为对本实用新型的该适用于老年人的智能分药盒的进一步优选的实施例，该主盒体具有八个该容纳空间，每四个该容纳空间排列成一排，以使八个该容纳空间形成两排该容纳空间，该存储装置的数量是七个，七个该存储装置分别可拆卸地安装于七个该容纳空间。

作为对本实用新型的该适用于老年人的智能分药盒的进一步优选的实施例，该供电元件是可充电电池元件。

作为对本实用新型的该适用于老年人的智能分药盒的进一步优选的实施例，该报警装置包括一个底盖元件，该底盖元件可拆卸地安装于该壳体，以使该底盖元件封闭该壳体的该安装空间的开口。

作为对本实用新型的该适用于老年人的智能分药盒的进一步优选的实施例，各个该存储装置包括一个操作元件，各个该操作元件分别设置于各个该封闭元件的中部。

作为对本实用新型的该适用于老年人的智能分药盒的进一步优选的实施例，各个该操作元件一体地延伸且突出于该封闭元件。

本实用新型的该适用于老年人的智能分药盒的优势在于：

本实用新型的该适用于老年人的智能分药盒包括一个盒体装置、一个报警装置以及至少一个存储装置，该报警装置和各个该存储装置能够分别设置于该盒体装置提供的不同的容纳空间，以通过该盒体装置能够同时携带该报警装置刚和各个该存储装置，其中各个该存储装置用于存储药品，该报警装置用于提示老年人按时服药，例如一般情况下，该警示装置会在每餐饭前或者饭后提醒老年人服药，尽管如此，针对一些特殊的老年人，该报警装置还允许老年人根据需要自行设置提醒时间，以提高该适用于老年人的智能分药盒的通用性。

该存储装置的数量是七个，每个该存储装置分别存储一天的药量，以防止老年人漏储药。该存储装置提供三个存储盒，各个该存储盒分别用于存储一顿的药量，也就是说，一天的药量可以按照每顿吃的不同分别设置于各个该存储盒内，以防止老年人出现吃错药的情况。也就是说，该适用于老年人的智能分药盒既能够防止老年人漏吃药也能够防止老年人吃错药。各个该存储盒使老年人每顿的药物分别放置，避免频繁使药物与空气接触而出现氧化失效的情况，从而有利于长期保持药物的药效。

附图说明

为了获得本实用新型的上述和其他优点和特点，以下将参照附图中所示的本实用新型的具体实施例对以上概述的本实用新型进行更具体的说明。应理解的是，这些附图仅示出了本实用新型的典型实施例，因此不应被视为对本实用新型的范围的限制，通过使用附图，将对本实用新型进行更具体和更详细的说明和阐述。在附图中：

图1是该适用于老年人的智能分药盒的立体示意图。

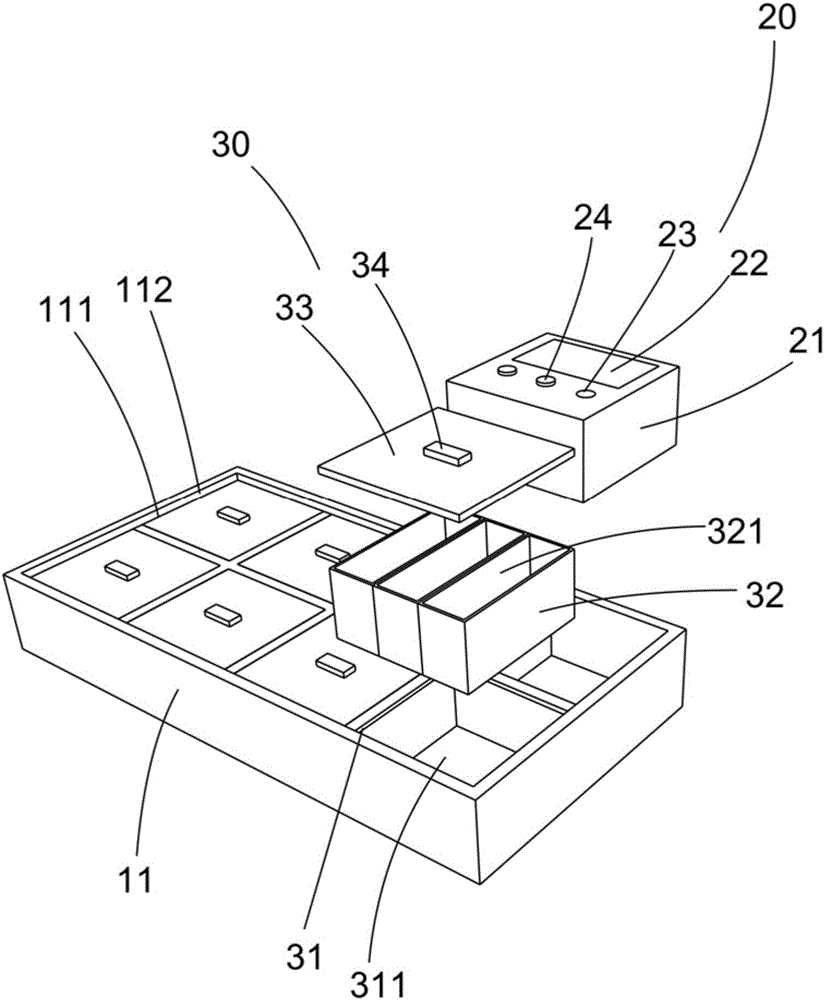

图2是该适用于老年人的智能分药盒的分解示意图。

图3是该适用于老年人的智能分药盒的报警装置的分解示意图。

图4是该适用于老年人的智能分药盒的立体剖视示意图。

图5是图4的局部放大示意图。

具体实施方式

以下描述用于揭露本实用新型以使本领域技术人员能够实现本实用新型。以下描述中的优选实施例只作为举例，本领域技术人员可以想到其他显而易见的变型。在以下描述中界定的本实用新型的基本原理可以应用于其他实施方案、变形方案、改进方案、等同方案以及没有背离本实用新型的精神和范围的其他技术方案。

如图1至图5所示，该实用新型的适用于老年人的智能分药盒，它包括一个盒体装置10、一个报警装置20以及至少一个存储装置30，其中该报警装置20和各个该存储装置30分别设置于该盒体装置10，以通过该盒体装置10携带该报警装置20和该存储装置30。该报警装置20能够在应该服药的时间提供报警，以提醒老年人按时服药，优选地，该报警装置20能够通过报警声音和报警灯单独地或者报警声音和报警灯相互结合的方式给老年人提供报警，尽管如此，该报警装置20的报警方式不受限制，例如该报警装置20也可以通过振动的方式提供报警。

该盒体装置10包括一个主盒体11以及一个盖体12，该主盒体11具有至少两个容纳空间111以及一个接受空间112，各个该容纳空间111相互间隔地设置，并且各个该容纳空间111的开口均连通于该接受空间112，该盖体12可拆卸地安装于该主盒体11的该接受空间112，以使该盖体12同时封闭各个该容纳空间111的开口。该报警装置20通过该容纳空间111的开口可拆卸地安装于其中一个该容纳空间111，各个该存储装置30通过其余的各个该容纳空间111的开口可拆卸地安装于其余的该容纳空间111。优选地，该报警装置20安装于位于角落的该容纳空间111。更优选地，该容纳空间111的数量可以是八个，该存储装置30的数量是七个，其中该报警装置20安装于一个该容纳空间111，七个该容纳空间30安装于剩余的七个该容纳空间111。

该报警装置20包括一个壳体21、一个显示屏幕22、一个指示灯23、两个按钮24、一个线路板25以及一个供电元件26，该壳体21具有一个底部开口的安装空间211、一个第一安装通道212、一个第二安装通道213以及两个第三安装通道214，该第一安装通道212、该第二安装通道213和各个该第三安装通道214分别相互间隔地连通于该安装空间211，该显示屏幕22、该指示灯23和各个该按钮24分别贴装于该线路板25的不同位置，该线路板25电性地连接于该供电元件26，该线路板25和该供电元件26依次安装于该壳体21的该安装空间211，以使该显示屏幕22对应于该第一安装通道212、该指示灯23对应于该第二安装通道213、各个该按钮24分别对应于各个该第三安装通道214。优选地，该供电元件26是可充电电池元件。

进一步地，该报警装置20包括一个底盖元件27，该底盖元件27可拆卸地安装于该壳体21，以使该底盖元件27封闭该壳体21的该安装空间211的开口。

各个该存储装置30包括一个存储主体31、三个存储盒32以及一个封闭元件33，该存储主体31可拆卸地安装于该容纳空间111，并且该存储主体31具有一个存储腔311，各个该存储盒32分别肩并肩地设置于该存储主体31的该存储腔311，各个该存储盒32分别具有一个容纳槽321，该封闭元件33可拆卸地安装于该存储主体31，以使该封闭元件33同时封闭各个该存储盒32的该容纳槽321。优选地，各个该存储装置30包括一个操作元件34，各个该操作元件34分别设置于各个该封闭元件33的中部。更优选地，各个该操作元件24一体地延伸且突出于该封闭元件33。

每顿需要服用的药物分别设置于各个该存储盒32的该容纳槽321内，也就是说，一天的药量正好存户在一个该存储装置30的内部，在服药的使用，通过该操作元件34将该封闭元件33移离该存储主体31，以打开该存储盒32的该容纳槽321的开口，以将药物从该容纳槽321内取出来，由于每顿药物是单独放置的，从而在取出药物的时候并不会对其他的药物造成影响而污染药物。为了区别每顿药物，可以采用文字标注或者色彩标注的方式进行，以防止老年人吃错药，每三个该存储盒32放置在一个该存储主体31的该存储腔311的做法能够防止老年人漏吃药。当该存储装置30安装于该容纳空间111且由该盖体12设置于该接受空间112以封闭该容纳空间111的开口的做法能够防止老年人在携带该适用于老年人的智能分药盒的过程中误操作该操作元件34，从而确保该适用于老年人的智能分药盒在使用时的可靠性。

以上对本实用新型的一个实施例进行了详细说明，但该内容仅为本实用新型的较佳实施例，不能被认为用于限定本实用新型的实施范围。凡依本实用新型申请范围所作的均等变化与改进等，均应仍归属于本实用新型的专利涵盖范围之内。
