奶瓶放置筒的制作方法

本实用新型公开的一种奶瓶放置筒，属于生活用品领域。

背景技术：

奶瓶，是给婴儿用来盛奶的一种器具。奶瓶包括奶嘴和瓶身，对于婴儿奶瓶，瓶身在原料上来说，可以分为：玻璃奶瓶、塑料奶瓶和硅胶奶瓶。人们在选择时，会根据不同的年龄阶段选择不同材质的瓶身。

但婴儿往往在吃完奶瓶中的奶液后，往往随地一扔，会在一定程度上造成损坏，玻璃材质或部分塑料材质的奶瓶会破损，会存在一定的风险。现有的奶瓶往往在瓶身底部套有一个防摔套，而瓶身上部则通过橡胶把手进行防摔，这种结构并不能很好的解决问题。由于奶瓶里会盛装温度较高的水，使得瓶身底部与防摔套不能良好接触，底部与防摔套容易脱离，同时不能防烫伤。

技术实现要素：

本实用新型所要解决的技术问题是克服现有技术不足，提供一种有效防摔、防烫伤和保温的奶瓶放置筒。

本实用新型解决其技术问题所采用的技术方案是：奶瓶放置筒，包括上端开口的筒体，所述筒体底端中部向开口端内凹，还包括弹簧铰链，所述筒体包括左筒体和右筒体，所述左筒体和右筒体底部通过弹簧铰链连接。

其中，上述装置中所述左筒体和右筒体上端开口处设置有弹性件。

进一步，上述装置中所述弹性件与左筒体和右筒体可拆卸连接。

进一步，上述装置中所述弹性件内表面为波纹状结构。

进一步，上述装置中所述弹性件为橡胶。

其中，上述装置中所述筒体外侧设置有把手。

其中，上述装置中所述筒体的内壁设置有保温层。

本实用新型的有益效果是：本装置结构简单，使用方便灵活，制作成本低廉。本装置将筒体分为左筒体和右筒体，且左筒体和右筒体底部通过弹簧铰链连接，实际使用只需掰开左筒体和右筒体，将奶瓶放于筒体内，并将奶瓶盖口置于筒体开口处，松开即可。这种结构适合固定不同大小的奶瓶。在弹簧铰链的作用下，筒体上端开口能与奶瓶有效接触，并将奶瓶上部固定，使得奶瓶不与外部直接接触，能够有效防摔，同时能防止烫伤。

附图说明

图1是本实用新型结构示意图；

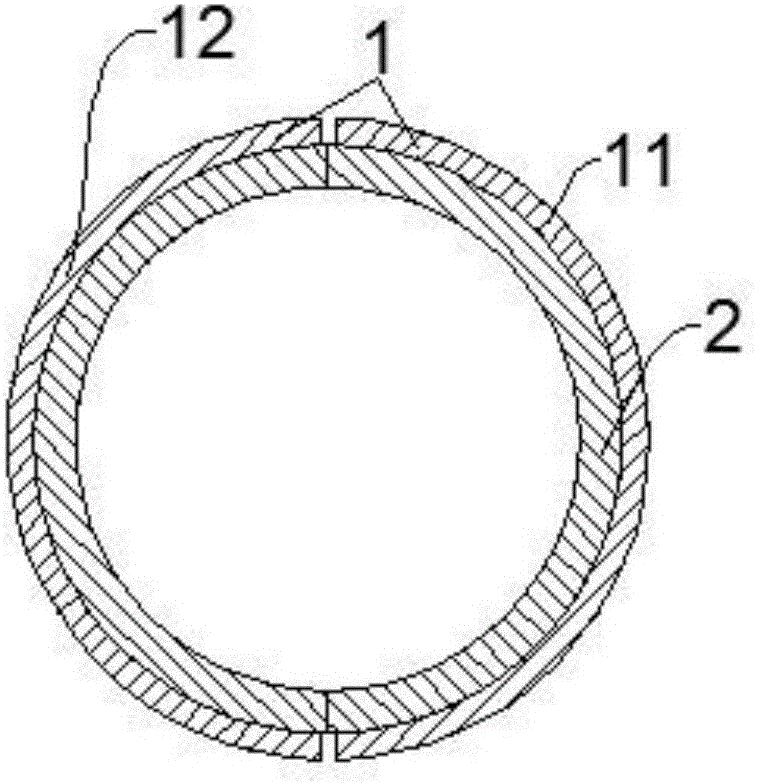

图2是开口处的结构示意图。

图中标记为，1是筒体，11是右筒体，12是左筒体，2是弹性件，3是把手，4是保温层，5是弹簧铰链。

具体实施方式

下面结合附图对本实用新型进一步说明。

如图1和图2所示，本实用新型的奶瓶放置筒，包括上端开口的筒体1，所述筒体1底端中部向开口端内凹，还包括弹簧铰链5，所述筒体1包括左筒体12和右筒体11，所述左筒体12和右筒体11底部通过弹簧铰链5连接。本领域技术人员能够理解的是，弹簧铰链5可进一步优选为扭簧和合页构成的弹簧铰链合页。上述的筒体1底端中部向开口端内凹，这种结构为杯底结构，使得与支撑物接触面为环形面，放置筒体时更加稳定。本装置将筒体1分为左筒体12和右筒体11，且左筒体12和右筒体11底部通过弹簧铰链5连接。实际使用时，只需将左筒体12和右筒体11掰开，将奶瓶放于筒体1内，并将奶瓶上端置于筒体1开口处，松开即可固定瓶身。在弹簧铰链5的作用下，筒体1上端开口处内壁能与奶瓶外壁有效接触，并将奶瓶固定，使得奶瓶不与外部直接接触，能够有效防摔，同时能防止烫伤。同时通过弹簧铰链5将左筒体12和右筒体11连接，使得本装置适合固定大小不同的奶瓶。

优选的，上述装置中所述左筒体12和右筒体11上端开口处设置有弹性件2。本领域技术人员能够理解的是，实际使用中，由于左筒体12和右筒体11上端开口直接与奶瓶外壁接触，而奶瓶的材质可能为玻璃或部分塑料材质，这种材质较脆，不能承受较大的夹紧力，故在左筒体12和右筒体11上端开口处设置有弹性件2，能够有效缓冲来自弹簧铰链5的夹紧力，使得使用更加方便，同时也能增大接触面积，使得奶瓶的固定效果更好。

优选的，上述装置中所述弹性件2与左筒体12和右筒体11可拆卸连接。本领域技术人员能够理解的是，在日常使用中，弹性件2直接与奶瓶直接接触，会造成一定的损坏。本装置只是进一步优选弹性件2与左筒体12和右筒体11可拆卸连接，一旦弹性件2损坏即可马上更换，实际使用极其方便。

优选的，上述装置中所述弹性件2内表面为波纹状结构。本领域技术人员能够理解的是，由于筒体1上端开口处直接与奶瓶接触，容易打滑。本装置只是进一步优选将弹性件2内表面为波纹状结构，用于增大摩擦，使得奶瓶固定效果更好。可进一步所述弹性件2内表面不仅可以是波纹状结构，也可以是凹凸不平、波浪状或者表面设置成条纹等都能实现防滑的结构。

优选的，上述装置中所述弹性件2为橡胶。本领域技术人员能够理解的是，本装置只是进一步优选弹性件2为橡胶，造价相对较便宜，同时便于安装。

优选的，上述装置中所述筒体1外侧设置有把手3。本领域技术人员能够理解的是，本装置只是进一步优选在筒体1外侧设置有把手3，便于婴儿在实际使用中容易握持，使用方便。

优选的，上述装置中所述筒体1的内壁设置有保温层4。本领域技术人员能够理解的是，本装置只是进一步优选在筒体1内设置有保温层4，可以起到保温的效果，同时也能对外部的冲击进行一定的缓冲，在一定程度上保护筒体1内的奶瓶。
