智能多功能护理床的制作方法

本实用新型涉及一种护理床，具体涉及一种智能多功能护理床。

背景技术：

随着人民生活水平的提高和医疗保健行业的进步，许多老人和病患的护理质量也日趋提高。对一些高位截肢或下肢瘫痪行动不便的人，往往需要借助他人或外界辅助才能实现自身翻身、起坐、大小便等日常生活，往往护理强度和难度都比较大，且需要专职人员陪护。

技术实现要素：

根据以上现有技术中的不足，本实用新型要解决的技术问题是：提供一种智能多功能护理床，多样性和灵活性强，可使患者自行解决部分日常生活，减轻护理工作强度。

本实用新型所述的智能多功能护理床，包括床架，床架上设有床身，床架一端设有床头，床架两侧设有电动扶手，电动扶手为带传动装置，床架两端设有滑槽，床身两端通过滑槽装在床架上，床身下设有床身升降装置；床身包括床体和床面，床体为中空的圆弧形结构，床体底部设有旋转支架和推拉杆，床面位于床体上，床面包括起落靠背和移动床面，起落靠背位于靠近床头一端，起落靠背下设有顶升装置，移动床面为远离床头一端的中间部分，移动床面与两侧部分通过滑道连接，移动床面为带传动装置；移动床面下方对应的床体上开有通孔，通孔下方设有马桶，马桶连接马桶升降装置。

使用时，床身整体可通过床身升降装置调整床身高度，以适应使用者各方面需求；使用者可借助电动扶手和移动床面移动至床尾下床；圆弧形的床体在推拉杆的带动下以旋转支架为中心转动，从而方便使用者在床上左右两侧翻身；起落靠背可在顶升装置带动下完成前仰后落动作；移动床面除了自身的传动外，还可以沿滑道水平移动，移动后露出马桶口位置，马桶上升即可解决大小便问题。

优选的，马桶上设有扶手，方便移动和使用。

优选的，马桶上的座垫设有加热装置、冲洗装置和消毒装置。

优选的，床头上设有照明灯、呼叫装置。

优选的，床头上装有电热水器，方便患者的清洗卫生。

优选的，马桶连接有污物桶，便于清理。

优选的，床身升降装置为液压升降装置，马桶升降装置为蜗轮蜗杆装置。

优选的，推拉杆和顶升装置均为电动推拉杆。

优选的，两侧的电动扶手通过一个双轴电机同步带动，保证两侧扶手同步稳定传动。

优选的，床面上远离床头一端的床尾部分铰接有两根支撑杆，床尾端可停放轮椅，下床时打开两支撑杆，可借助支撑杆受力移动到轮椅上。

本实用新型与现有技术相比所具有的有益效果是：

智能多功能护理床设计合理，使用方便，能满足高位截肢或下肢瘫痪病人的需求，大大的减轻护理人员的负担，提高患者的生活需求，增加患者的自理能力，使患者保持良好的生活环境，有利于身心健康。

附图说明

图1是本实用新型的结构示意图；

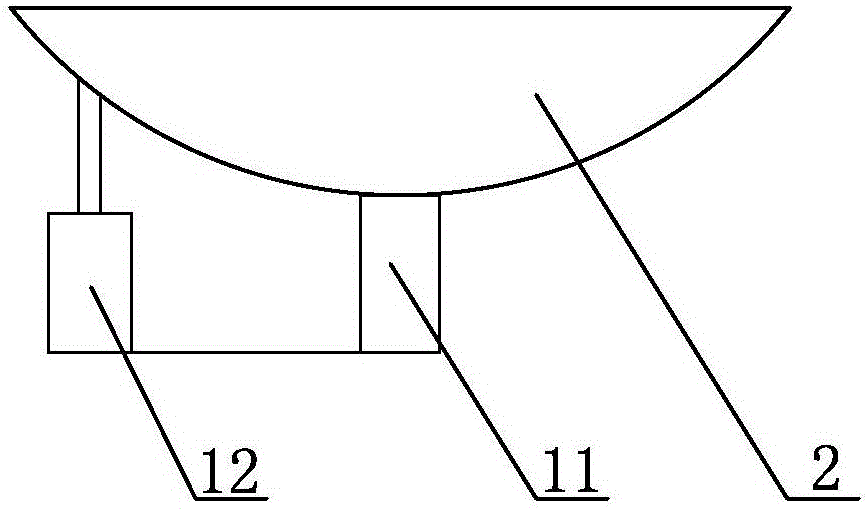

图2是床体结构示意图；

图3是起落靠背结构示意图；

图4是电动扶手结构示意图。

图中：1、床架；2、床体；3、支撑杆；4、移动床面；5、电动扶手；6、起落靠背；7、床头；8、马桶升降装置；9、马桶；10、污物箱；11、旋转支架；12、推拉杆；13、顶升装置；14、双轴电机。

具体实施方式

下面结合附图对本实用新型的实施例做进一步描述：

如图1-图4所示，智能多功能护理床包括床架1，床架1上设有床身，床架1一端设有床头7，床架1两侧设有电动扶手5，电动扶手5为带传动装置，床架1两端设有滑槽，床身两端通过滑槽装在床架1上，床身下设有床身升降装置；床身包括床体2和床面，床体2为中空的圆弧形结构，床体2底部设有旋转支架11和推拉杆12，床面位于床体2上，床面包括起落靠背6和移动床面4，起落靠背6位于靠近床头7一端，起落靠背6下设有顶升装置13，移动床面4为远离床头7一端的中间部分，移动床面4与两侧部分通过滑道连接，移动床面4为带传动装置；移动床面4下方对应的床体2上开有通孔，通孔下方设有马桶9，马桶9连接马桶升降装置8。

马桶9上两侧固定有两个扶手，马桶9上装有自动开关马桶盖，防止异味扩散，马桶9上的座垫为智能座垫，设有自动加热装置、冲洗装置和红外线消毒装置。

床头7上设有照明灯、呼叫装置、监控摄像头。

床头7上装有电热水器，可配套使用硅胶床垫置于床面上，下水口连通马桶，方便护理人员对患者清洗。

马桶9连接有污物桶10，可使用降解型塑料桶，放于污物桶10中，将污物直接丢弃。

床身升降装置为液压升降装置，马桶升降装置8为蜗轮蜗杆装置。

推拉杆12和顶升装置13均为电动推拉杆。

两侧的电动扶手5通过一个双轴电机14同步带动。两侧的电动扶手5上可以配置安放桌台，电动扶手5可带动桌台调整距离以适应需求，桌台可用于洗漱、阅读、饮食、放置笔记本等用途。

床面上远离床头7一端的床尾部分铰接有两根支撑杆3。

使用时，床身整体可通过床身升降装置调整床身高度，以适应使用者各方面需求；使用者可借助电动扶手5和移动床面4移动至床尾下床，床尾可放置轮椅；圆弧形的床体2在电动推拉杆的带动下以旋转支架11为中心转动，从而方便使用者在床上左右两侧翻身；起落靠背6可在电动推拉杆的带动下完成前仰后落动作；移动床面4除了自身的传动外，还可以沿滑道水平移动，移动后露出马桶口位置，马桶9上升即可解决大小便问题。

各个驱动装置可通过现有电气元件实现手动控制，也可遥控控制。
