一种方便病人转移的手术病床的制作方法

本实用新型涉及医疗设备技术领域，具体为一种方便病人转移的手术病床。

背景技术：

目前，在医院中，有时需要对卧床不起的病人进行诸如CT、X射线等检查，这些检查设备通常需要病人射在检查床上，因此检查时需要将病人从病床向检查床转移，而后再将病人从检查床再转移到病床上。一方面，在转移病人时需要多人共同操作，费时费力，相当麻烦，另一方面，在转移病人的过程中，很可能会对有些病人（如骨折病人）造成二次伤害，影响病人的治疗。

技术实现要素：

本实用新型解决的技术问题在于克服现有技术的缺陷，提供一种方便病人转移的手术病床。所述方便病人转移的手术病床具有结构简单、转移病人时安全方便等特点。

为实现上述目的，本实用新型提供如下技术方案：一种方便病人转移的手术病床，包括床腿和设置在床腿上端的床板，所述床板的上端面开有限位槽，所述床板的上端面设置有床垫，所述床垫的下端面安装有垫板，所述垫板上开有安装槽，所述安装槽的内腔对称安装有转轴，两个转轴之间设置有圆柱状连接杆，所述转轴的外壁从上至下依次套接有垫圈、弹簧、第一垫板和第二垫板，所述第一垫板和第二垫板上均开有卡槽，所述弹簧的一端分别与第一垫板和第二垫板的外壁贴合，所述弹簧的另一端与垫圈的外壁贴合，所述圆柱状连接杆的外壁转动连接有活动支架。

优选的，所述转轴为长方体状，所述垫圈、第一垫板和第二垫板的外壁均开有方形通孔。

优选的，所述卡槽为弧形槽，且卡槽的内壁与活动支架的外壁活动连接。

优选的，所述活动支架的末端安装有万向轮。

与现有技术相比，本实用新型的有益效果是：该方便病人转移的手术病床，采用垫板卡接在限位槽内腔的结构，在移动病人的时候只需将床垫从床板上抽出即可，在转移病人的过程中，病人始终躺在床垫上，身体不会受到二次伤害，因此使用效果好，在移动的过程中，将活动支架从安装槽中个拉出，四个活动支架用来支撑床垫，活动支架的末端设置万向轮，此时床垫可充当临时担架使用，能够平稳转移病人，转移过程能临时停放，操作十分方便，减小了工作人员的劳动强度，也降低了病人的痛苦。

附图说明

图1为本实用新型结构示意图；

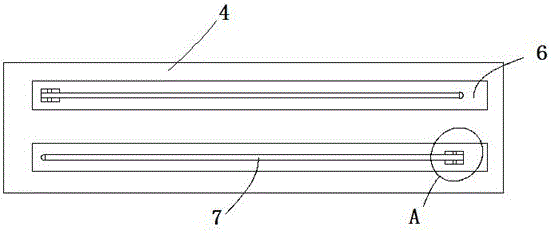

图2为本实用新型垫板俯视图；

图3为本实用新型A部放大图；

图4为本实用新型转轴侧视图。

图中：1床腿、2床板、3床垫、4垫板、5限位槽、6安装槽、7活动支架、8转轴、9垫圈、10弹簧、11第一垫板、12第二垫板、13卡槽、14圆柱状连接杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供一种技术方案：一种方便病人转移的手术病床，包括床腿1和设置在床腿1上端的床板2，床板2的上端面开有限位槽5，床板2的上端面设置有床垫3，床垫3的下端面安装有垫板4，垫板4上开有安装槽6，安装槽6的内腔对称安装有转轴8，两个转轴8之间设置有圆柱状连接杆14，转轴8的外壁从上至下依次套接有垫圈9、弹簧10、第一垫板11和第二垫板12，第一垫板11和第二垫板12上均开有卡槽13，弹簧10的一端分别与第一垫板11和第二垫板12的外壁贴合，弹簧10的另一端与垫圈9的外壁贴合，圆柱状连接杆14的外壁转动连接有活动支架7，活动支架7的末端安装有万向轮，转轴8为长方体状，垫圈9、第一垫板11和第二垫板12的外壁均开有方形通孔 ，卡槽13为弧形槽，且卡槽13的内壁与活动支架7的外壁活动连接。

工作原理：在移动病人的时候只需将床垫3从床板2上抽出，由工作人员移动床垫3即可将病人从病床上转移下来，在转移病人的过程中，病人始终躺在床垫3上，身体不会受到二次伤害，因此使用效果好，在移动的过程中，将活动支架7从安装槽6中个拉出，四个活动支架7用来支撑床垫3，活动支架7的末端设置万向轮，此时床垫3可充当临时担架使用，能够平稳转移病人，转移过程能临时停放，操作十分方便，减小了工作人员的劳动强度，也降低了病人的痛苦。
