一种腰椎牵引架的制作方法

本实用新型涉及腰椎矫正装置，具体是一种腰椎牵引架。

背景技术：

腰椎作为支撑人体体重的重要器官，会由于人们的不良习惯，例如保持一种工作姿态长时间工作和疲劳工作会导致脊椎变形或弯曲等问题。 脊椎的弯曲或变形假如不及时 进行矫正，就产生一种十分常见的疾病，腰椎间盘突出症，带给人们病痛的折磨。

中国实用新型ZL201120378940.6公开了一种脊椎矫正器，通过两端均卡入在底板内的插口槽内的支撑架，支撑架的表面设有凸点和脊椎槽，来实现对脊椎的矫正和按摩，通过底板的一端设有的多个插口槽，以此实现支撑架弓度的调节，能起到一定的保健效果，但是该装置在支撑架卡入插口槽时，虽然插口槽的尾端设有钩部，但是在人体重心发生改变时容易出现松脱或滑落，且支撑架富有弹性，滑落时会对人体造成伤害；而且支撑架上没有防护层，在夏天使用时，贴近皮肤会觉得咯人，冬天使用时接触皮肤会觉得太凉，造成人体的不适。

技术实现要素：

本实用新型的目的在于提供一种腰椎牵引架，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种腰椎牵引架，包括底垫、支撑面板和护垫，所述底垫的两端均设有插口槽，其中的一端上设有平行的多个插口槽，支撑面板的两端均卡入插口槽内，通过卡入位置不同的的插口槽内，支撑面板形成高度不同的弓状体，支撑面板的表面设有护垫；所述插口槽具有一定的坡度，插口槽的尾端设有钩部；所述支撑面板的两端设有限位槽，限位槽与钩部相互配合实现对支撑面板运动的限位，支撑面板的中间部分设有竖直的实底槽，实底槽内设有多个竖直排列的凸条，形成仿生脊椎形状，支撑面板上设有多个凸点；所述护垫为覆盖在支撑面板上的透气磨砂面硅胶软垫，结构与支撑面板相同。

作为本实用新型的进一步方案：所述支撑面板采用高聚合塑料制成。

作为本实用新型的再进一步方案：所述护垫的长度小于支撑面板的长度。

与现有技术相比，本实用新型的有益效果是：通过设置在支撑面板上的限位槽与插口槽尾端的钩部相互配合实现对支撑面板运动的限位，能有效的保证支撑面板不会因为变形量过大或人体重心偏移导致弹开或脱落，更加安全可靠；实底槽内设有多个竖直排列的凸条，形成仿生脊椎形状，凸条能更好的打开椎间隙，达到对脊椎更好的牵引效果；护垫为覆盖在支撑面板上的透气磨砂面硅胶软垫，可以起到冬天接触皮肤不凉，夏天接触皮肤不咯的效果，本实用新型设计合理、结构简单，具有配合可靠、保健效果好和保温防咯的优点，具有很好的市场推广性。

附图说明

图1为本实用新型的结构示意图；

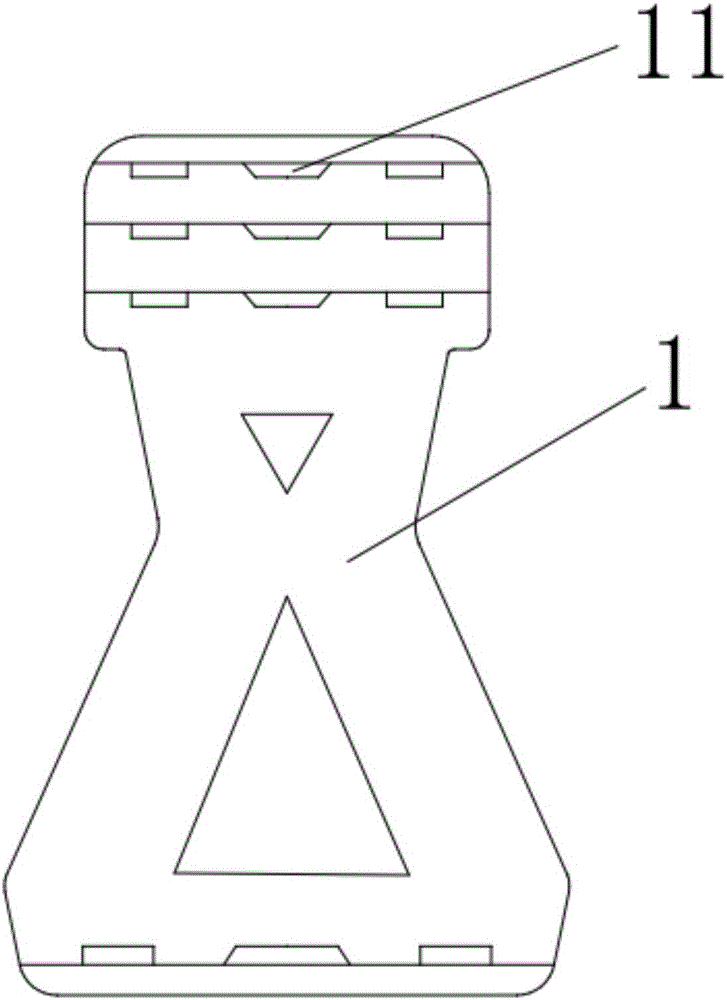

图2为本实用新型底垫的俯视图；

图3为本实用新型底垫的正视图；

图4为本实用新型支撑面板的俯视图；

图5为本实用新型护垫的俯视图。

图中：1-底垫、2-支撑面板、3-护垫、11-插口槽、12-钩部、21-限位槽、22-实底槽、23-凸点。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1-5，一种腰椎牵引架，包括底垫1、支撑面板2和护垫3，所述底垫1的两端均设有插口槽11，其中的一端上设有平行的多个插口槽11，支撑面板2的两端均卡入插口槽11内，通过卡入位置不同的的插口槽11内，支撑面板2形成高度不同的弓状体，支撑面板2的表面设有护垫3；所述插口槽11具有一定的坡度，插口槽11的尾端设有钩部12，可以钩住支撑面板2；所述支撑面板2的两端设有限位槽21，限位槽21与钩部12相互配合实现对支撑面板2运动的限位，能有效的保证支撑面板2不会因为变形量过大或人体重心偏移导致弹开或脱落，支撑面板2的中间部分设有竖直的实底槽22，实底槽22内设有多个竖直排列的凸条，形成仿生脊椎形状，凸条能更好的打开椎间隙，实底槽22支撑效果更好，达到对脊椎更好的牵引效果，支撑面板2上设有多个凸点23，对背部和腰部肌肉进行按摩；所述护垫3为覆盖在支撑面板2上的透气磨砂面硅胶软垫，结构与支撑面板2相同，可以起到冬天接触皮肤不凉，夏天接触皮肤不咯的效果。

所述支撑面板2采用高聚合塑料制成。

所述护垫3的长度小于支撑面板2的长度。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下做出各种变化。
