一种多功能输液报警仪的制作方法

本实用新型涉及医疗器械技术领域，尤其涉及一种多功能输液报警仪。

背景技术：

静脉输液是利用大气压和液体静压原理将大量无菌液体、电解质、药物由静脉输入体内的方法。该方法是临床治疗疾病的主要手段，常用于急、危、重病人多路不间断的输注液体及药物。

由于病人自身血管条件差异、护士穿刺技术水平不同、护士忙乱观察不及时、药物(化疗药物、高渗药物、血管活性药物)刺激以及疾病因素的影响，在实施静脉输液的过程中，容易出现所用药物或液体出现渗漏，导致患者局部组织坏死、肿胀等不良后果，或输液速度不准确达不到治疗目的情况，严重者甚至会引发心衰、肺水肿、低血压、头痛等重大问题。

为了降低人为因素导致的不良影响，目前在国内、国际各大医院的临床应用中通常使用输液泵为患者进行静脉输液。然而，采用输液泵进行静脉输液也同样存在诸多不利于临床操作的痹病。例如：操作复杂、交流电不安全、控制速度误报、功能较少、不宜储存、不能输血液及血制品、对输液器要求多样、输液管容易受损、电源线不便于连接等等不足。

另外，采用输液泵进行静脉输液，还存在输液泵内药液自流、回流、空气进入，输液受阻后不能及时发现，以及输液完毕后无法及时提醒医护人员善后处理等缺陷。

技术实现要素：

本实用新型的目的在于提供一种多功能输液报警仪，以解决现有技术中的输液泵存在的输液速度不可调、输液受阻后不能及时发现，以及输液完毕后无法及时提醒医护人员及时善后处理等问题。

为了实现上述目的，本实用新型采用以下技术方案：

本实用新型提供的一种多功能输液报警仪，包括壳体、测重模块、处理模块和报警模块；所述处理模块分别与所述测重模块、所述报警模块电连接；所述测重模块吊挂输液瓶或输液袋，并能够时刻检测输液瓶的重量，所述处理模块根据所述测重模块的数据信息控制所述报警模块发出警报；所述测重模块、所述处理模块和所述报警模块均内置于所述壳体。

进一步，多功能输液报警仪还包括内置于所述壳体的AD转换模块，所述测重模块通过所述AD转换模块与所述处理模块电连接。该技术方案的技术效果在于：由于输液瓶或者输液袋在输液中，流量小、速度低，对测重模块中的传感器要求较高。而AD转换模块特别适合低频测量仪器，能够将传感器中微弱的输入信号直接转换成串行数字信号输出，而无需外部仪表放大器，简化了装置的结构，进一步节省成本、缩小体积、减小系统的复杂性。

进一步，多功能输液报警仪还包括过滤模块，所述过滤模块内置于所述处理模块。该技术方案的技术效果在于：由于输液瓶或者输液袋使用输液管、针头连接到患者表皮，而患者经常处于活动状态。患者的运动拉扯了输液管容易导致多功能输液报警仪上的测重模块出现测量误差。那么，在处理模块中设置过滤模块，可以过滤掉影响测量的干扰，保证测重模块的正常工作。

进一步，多功能输液报警仪还包括控制面板，所述控制面板设置于所述壳体上，且与所述处理模块电连接。该技术方案的技术效果在于：为了便于控制和操作，在多功能输液报警仪的壳体上设置控制面板，能够实时地控制仪器的开关，选择不同的输液容量等。

进一步，多功能输液报警仪还包括显示面板，所述显示面板设置于所述壳体上，且与所述处理模块电连接。该技术方案的技术效果在于：根据测量的结果，显示面板可以用于显示输液的时间、输液的滴速、显示报警模块的报警闪烁灯等。而经过拓展、改善和开发，还可以显示室内温度、输液的剩余时间等其他信息。

进一步，所述显示面板包括段码式液晶屏。该技术方案的技术效果在于：与点阵液晶的像素排成阵列相比，段码式液晶屏的像素在排列和外形上更为自由，可将面板设计得更为紧凑精巧，减小整个多功能输液报警仪的体积。另外，段码式液晶屏还具有价格低廉、驱动成本低、操作简单、显示清晰等优点。

进一步，多功能输液报警仪还包括温度传感器；所述温度传感器设置于所述壳体内，且与所述显示面板电连接。该技术方案的技术效果在于：由于多功能输液报警仪本身发热量并不高，在壳体上设置温度传感器，并将温度传感器的测量数据显示在显示面板上，使得多功能输液报警仪的功能更为完整，在不输液的闲置时候还可以作为简单的温度测量计。

进一步，多功能输液报警仪还包括直流电源，所述直流电源与所述处理模块电连接。该技术方案的技术效果在于：由于现有的输液泵多使用交流市电，该设计给输液泵带来电流不安全隐患。而在多功能输液报警仪采用直流电源，降低了病患和医务人员的触电风险，以及电线布置的麻烦。

进一步，所述直流电源包括多个电池。该技术方案的技术效果在于：使用多个电池作为直流电源组件，使得多功能输液报警仪具备了便携性和灵活性，在不方便插电、紧急停电或者不具备电力条件的地区使用时，仍然能够顺利使用。经过实际试用，当采用3节5号干电池供电，且在电路中采用超低功耗元件，再配合软件的节能算法时，多功能输液报警仪能够连续一个月正常工作。

进一步，多功能输液报警仪还包括测压电路，所述测压电路设置于所述报警模块且与所述直流电源连接。该技术方案的技术效果在于：由于设置了电池作为直流电源，当电源电压不足时会影响设备的使用，而在报警模块加入对直流电源进行测压的电路，能够避免上述缺电情况的发生。

本实用新型的有益效果是：多功能输液报警仪内置测重模块、处理模块和报警模块，用于吊挂输液瓶或者输液袋。利用测重模块时刻测量输液瓶或者输液袋的重量，且处理模块根据测重模块的实时测量数据，控制报警模块对输液速度、输液进程以及输液是否结束进行警报和提示，大大增加了临床输液的安全性、灵活性和自动化。

附图说明

为了更清楚地说明本实用新型具体实施方式的技术方案，下面将对具体实施方式描述中所需要使用的附图作简单地介绍。显而易见地，下面描述中的附图是本实用新型的一些实施方式，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型提供的多功能输液报警仪的外形结构示意图；

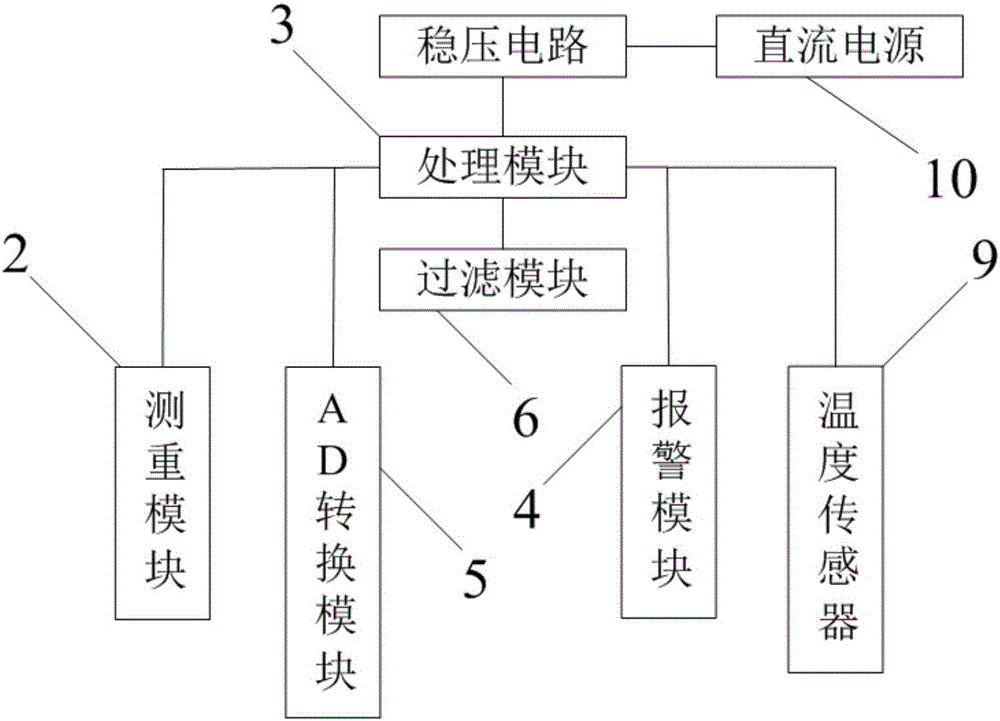

图2为本实用新型提供的多功能输液报警仪的内部电器连接原理框图。

附图标记：

1-壳体； 2-测重模块； 3-处理模块；

4-报警模块； 5-AD转换模块； 6-过滤模块；

7-控制面板； 8-显示面板； 9-温度传感器；

10-直流电源。

具体实施方式

下面将结合附图对本实用新型的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在本实用新型的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

本实施例提供了一种多功能输液报警仪，其中：图1为本实用新型提供的多功能输液报警仪的外形结构示意图；图2为本实用新型提供的多功能输液报警仪的内部电器连接原理框图。如图1、2所示，多功能输液报警仪的主要结构包括壳体1、测重模块2、处理模块3和报警模块4，测重模块2、处理模块3和报警模块4均内置于壳体1。具体地，处理模块3分别与测重模块2、报警模块4电连接。其中，测重模块2下部吊挂输液瓶或输液袋，并能够时刻检测输液瓶的重量，处理模块3则根据测重模块2的测量数据信息控制报警模块4发出警报。当输液速度过快或者过慢、药液在输液过程中通路受阻，以及输液即将完毕的时候，处理模块3控制报警模块4发出声音、闪烁灯等警报提示，通知医护人员和患者，及时进行调整、处理。

在现有技术中，由于条件的限制，同时存在着人工输液和自动化输液两种输液形式。

医护人员人工输液时，由于病人自身血管条件差异、护士穿刺技术水平不同、护士忙乱观察不及时、药物(化疗药物、高渗药物、血管活性药物)刺激以及疾病因素的影响，在实施静脉输液的过程中，容易出现所用药物或液体出现渗漏，导致患者局部组织坏死、肿胀等不良后果，或输液速度不准确达不到治疗目的情况，严重者甚至会引发心衰、肺水肿、低血压、头痛等重大问题。

而采用输液泵进行静脉输液的自动化输液方式，同样也存在诸多不利于临床操作的痹病。例如：操作复杂、交流电不安全、控制速度误报、功能较少、不宜储存、不能输血液及血制品、对输液器要求多样、输液管容易受损、电源线不便于连接等等不足。另外，采用输液泵进行静脉输液，还存在输液速度不可调、输液受阻后不能及时发现，以及输液完毕后无法及时提醒医护人员及时善后处理等缺陷。

本实施例中的多功能输液报警仪内置了测重模块2、处理模块3和报警模块4，用于吊挂输液瓶或者输液袋。利用测重模块2时刻测量输液瓶或者输液袋的重量，且处理模块3根据测重模块2的实时测量数据，控制报警模块4对输液速度、输液进程以及输液是否结束进行警报和提示，大大增加了临床输液的安全性、灵活性和自动化。

在本实施例的可选方案中，如图2所示，进一步地，多功能输液报警仪还包括内置于壳体1的AD转换模块5，测重模块2通过AD转换模块5与处理模块3电连接。在本实施例中，由于输液瓶或者输液袋在输液中流量小、速度低，对测重模块2中的传感器要求较高。而AD转换模块5特别适合低频测量仪器，能够将传感器中微弱的输入信号直接转换成串行数字信号输出，而无需外部仪表放大器，简化了装置的结构，进一步节省成本、缩小体积、减小系统的复杂性。

在本实施例的可选方案中，如图2所示，进一步地，多功能输液报警仪还包括过滤模块6，过滤模块6内置于处理模块3中。在本实施例中，由于输液瓶或者输液袋使用输液管、针头连接到患者表皮，而患者经常处于活动状态。患者的运动拉扯了输液管容易导致多功能输液报警仪上的测重模块2出现测量误差。那么，在处理模块3中设置过滤模块6，可以过滤掉影响测量的干扰，保证测重模块2的正常工作。

在本实施例的可选方案中，如图1所示，进一步地，多功能输液报警仪还包括控制面板7，控制面板7设置于壳体1上，且与处理模块3电连接。在本实施例中，为了便于控制和操作，在多功能输液报警仪的壳体1上设置控制面板7，能够实时地控制仪器的开关，选择不同的输液容量等。

在本实施例的可选方案中，如图1所示，进一步地，多功能输液报警仪还包括显示面板8，显示面板8设置于壳体1上，且与处理模块3电连接。在本实施例中，根据测量的结果，显示面板8可以用于显示输液的时间、输液的滴速、显示报警模块4的报警闪烁灯等。而经过拓展、改善和开发，还可以显示室内温度、输液的剩余时间等其他信息。

在本实施例的可选方案中，如图1所示，进一步地，显示面板8包括段码式液晶屏。在本实施例中，与点阵液晶的像素排成阵列相比，段码式液晶屏的像素在排列和外形上更为自由，可将面板设计得更为紧凑精巧，减小整个多功能输液报警仪的体积。另外，段码式液晶屏还具有价格低廉、驱动成本低、操作简单、显示清晰等优点。

在本实施例的可选方案中，如图2所示，进一步地，多功能输液报警仪还包括温度传感器9；温度传感器9设置于壳体1内，且与显示面板8电连接。在本实施例中，由于多功能输液报警仪本身发热量并不高，在壳体1上设置温度传感器9，并将温度传感器9的测量数据显示在显示面板8上，使得多功能输液报警仪的功能更为完整，在不输液的闲置时候还可以作为简单的温度测量计。

在本实施例的可选方案中，如图2所示，进一步地，多功能输液报警仪还包括直流电源10，直流电源10与处理模块3电连接。在本实施例中，由于现有的输液泵多使用交流市电，该设计给输液泵带来电流不安全隐患。而在多功能输液报警仪采用直流电源10，降低了病患和医务人员的触电风险，以及电线布置的麻烦。

在本实施例的可选方案中，进一步地，直流电源10包括多个电池。在本实施例中，使用多个电池作为直流电源10组件，使得多功能输液报警仪具备了便携性和灵活性，在不方便插电、紧急停电或者不具备电力条件的地区使用时，仍然能够顺利使用。经过实际试用，当采用3节5号干电池供电，且在电路中采用超低功耗元件，再配合软件的节能算法时，多功能输液报警仪能够连续一个月正常工作。

在本实施例的可选方案中，进一步地，多功能输液报警仪还包括测压电路(未标注)，测压电路设置于报警模块4且与直流电源10连接。在本实施例中，由于设置了电池作为直流电源10，当电源电压不足时会影响设备的使用，而在报警模块4加入对直流电源10进行测压的电路，能够避免上述缺电情况的发生。
