带有电动门的奶瓶消毒烘干器的制作方法

本实用新型涉及婴童用品领域，尤其涉及一种奶瓶卫生安全处理设备。

背景技术：

奶瓶消毒器，是专门用于消毒奶瓶的器具。常用的奶瓶消毒器为热力消毒模式，通常采用100℃的蒸汽或100℃煮沸作用10分钟即能够实现对奶瓶的彻底消除，现有的奶瓶消毒器为了提高用户的便利性，通常还带有烘干功能。通常消费者在此类奶瓶消毒器时，因烘干通风管路的存在，在消毒过程中会有水蒸气通过烘干出风口进入机器内部；或在向发热盘加水超出额定容量时，水通过烘干出风口进入机器内部；或在清洗发热盘时，水通过烘干出风口进入机器内部，这样就可能损坏消毒器内部的机电设备，长期的蒸汽腐蚀也会降低设备的使用寿命。

技术实现要素：

本实用新型所要解决的技术问题是提供一种带有电动门的奶瓶消毒烘干器，该消毒烘干器通过一个自动控制的密封门封闭烘干风口，在加热消毒、向发热盘加水、清洗发热盘时，水和水蒸汽无法通过烘干风口进入机器内部，保护了外壳内的电机设备，提高了消毒设备的使用寿命和安全性，解决了原有机器内部零部件容易受到蒸气腐蚀的缺陷。

本实用新型是这样实现的：一种带有电动门的奶瓶消毒烘干器，包括外壳，所述外壳上设置有烘干风口和发热盘，外壳内安装有风机和风道，所述风机的出风口通过风道与烘干风口连通，所述风道内还设置有发热架，所述外壳内还设置有驱动机构，所述烘干风口上设置有密封门，所述驱动机构驱动连接密封门使密封门具有密闭的消毒状态和打开的烘干状态。

所述驱动机构包括驱动电机、支架和螺杆，所述驱动电机通过支架固定安装在外壳内，驱动电机的输出端通过螺杆与密封门相连；所述密封门上设置固定连接有与螺杆相配合的螺纹滑块，所述螺纹滑块与螺杆相配合构成丝杠副。

所述密封门和螺纹滑块一体成形为一个整体；

所述支架上还设置有与密封门相配合的导向轨。

所述烘干风口外包覆有一圈与密封门相配合的密封硅胶。

所述外壳顶面设置有与消毒桶相配合的定位槽口，奶瓶放置在消毒桶内。

所述螺杆为空心螺杆，螺杆的一端直接套装在驱动电机的输出轴上，螺杆的另一端铰接在支架的定位轴上。

本实用新型带有电动门的奶瓶消毒烘干器通过一个自动控制的密封门封闭烘干风口，在加热消毒、向发热盘加水、清洗发热盘时，水和水蒸气无法通过烘干风口进入机器内部，保护了外壳内的电机设备，当需要烘干作业时，打开烘干风口实现通风即可，结构简单，控制方便，提高了消毒设备的使用寿命和安全性。

附图说明

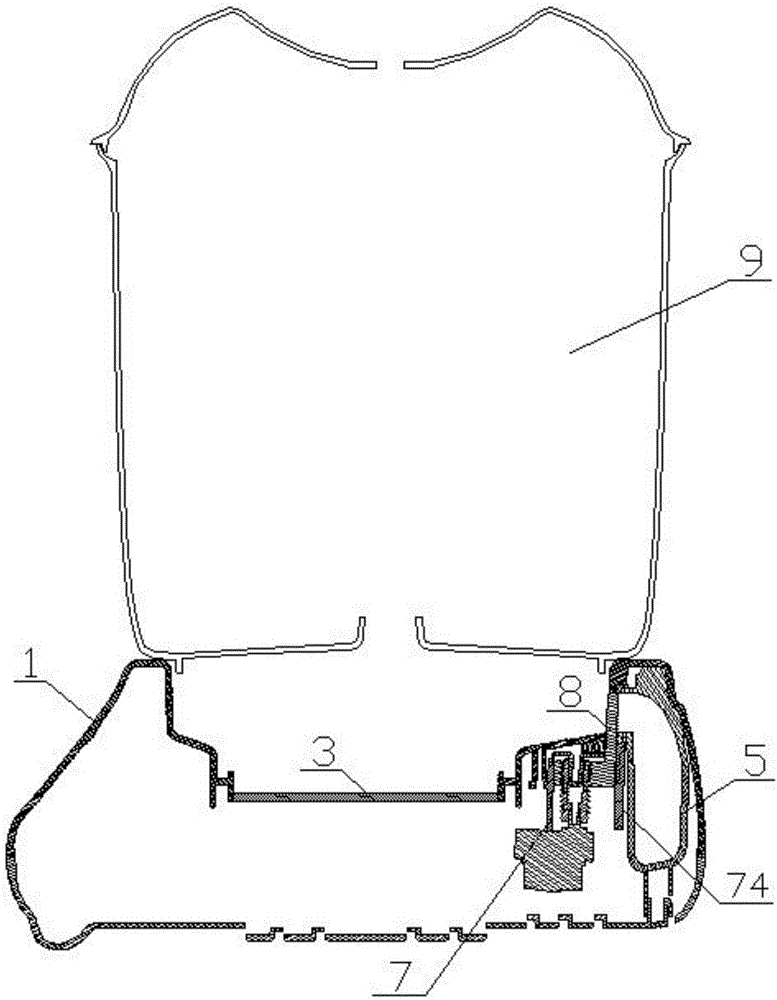

图1为本实用新型带有电动门的奶瓶消毒烘干器处于消毒状态时的结构示意图；

图2为本实用新型带有电动门的奶瓶消毒烘干器处于烘干状态时的结构示意图；

图3为本实用新型的零件爆炸图；

图4为本实用新型中风机风道的结构示意图。

图中：1外壳、2烘干风口、3发热盘、4风机、5风道、6发热架、7驱动机构、8密封门、9消毒桶、11定位槽口、21密封硅胶、71驱动电机、72支架、73螺杆、74导向轨、81螺纹滑块。

具体实施方式

下面结合具体实施例，进一步阐述本实用新型。应理解，这些实施例仅用于说明本实用新型而不用于限制本实用新型的范围。此外应理解，在阅读了本实用新型表述的内容之后，本领域技术人员可以对本实用新型作各种改动或修改，这些等价形式同样落于本申请所附权利要求书所限定的范围。

实施例1

如图1、2、3、4，一种带有电动门的奶瓶消毒烘干器，包括外壳1，所述外壳1上设置有烘干风口2和发热盘3，外壳1内安装有风机4和风道5，所述风机4的出风口通过风道5与烘干风口2连通，所述风道5内还设置有发热架6，所述外壳1内还设置有驱动机构7，所述烘干风口2上设置有密封门8，所述驱动机构7驱动连接密封门8使密封门具有密闭的消毒状态和打开的烘干状态。

本实用新型可以进一步描述为，所述驱动机构7包括驱动电机71、支架72和螺杆73，所述驱动电机71通过支架72固定安装在外壳1内，驱动电机71的输出端通过螺杆73与密封门8相连；所述密封门8上设置固定连接有与螺杆73相配合的螺纹滑块81，所述螺纹滑块81与螺杆73相配合构成丝杠副；其中，作为优选，所述密封门8和螺纹滑块81一体成形为一个整体，密封门8底部的安装平台上开设一螺纹孔，螺杆73旋入螺纹孔中形成丝杠副。

为了确保密封门8上下运动的平稳性和精确性，以确保密封门8的密封性能，所述支架72上还设置有与密封门8相配合的导向轨74，通过导向轨74对密封门8进行导向，保证密封门8能够准确的到达启闭状态位置；在本实施例中，所述烘干风口2外包覆有一圈与密封门8相配合的密封硅胶21，以进一步提高密封门8的密封性能。

另外，为了便于被消毒用品的摆放，本实用新型中所述外壳1顶面设置有与消毒桶9相配合的定位槽口11，奶瓶放置在消毒桶9内。

在本实施例中，为了简化支撑结构，所述螺杆73为空心螺杆，螺杆的一端直接套装在驱动电机71的输出轴上，螺杆的另一端铰接在支架72的定位轴上。

在工作时，驱动电机71带动螺杆73正反转动，驱动密封门8沿导向轨74上下移动；当处于消毒作业时，密封门8向上移动封闭烘干风口2，此时密封门8处于消毒状态位置，此时向发热盘3加水然后使水汽化，水与水蒸气无法通过烘干风口2进入到机器内部，消毒作业完毕后，关闭发热盘3，打开风机4和发热架6，然后驱动密封门8向下移动打开烘干风口2，此时密封门8处于烘干状态职位，这时热风通过风道5从烘干风口2吹出，实现对奶瓶的烘干作业。
