锁针式防滑牙科手机的制作方法

本实用新型属于一种医疗设备领域，尤其是涉及一种锁针式防滑牙科手机。

背景技术：

牙科手机是口腔科的一种常用医疗器械，现有的牙科手机车针在固定时直接插入在机芯内，随着车针的频繁更换，机芯容易受磨损，从而使得车针安装不稳固，影响整个牙科手机的使用寿命。

技术实现要素：

本实用新型的目的在于提供一种锁针式防滑牙科手机，能够解决上述问题中的至少一个。

根据本实用新型的一个方面，提供了一种锁针式防滑牙科手机，包括手柄、机头、机芯和车针，机头与手柄的一端相连接，机芯设于机头内，机芯内设有锁针装置，车针的一端设于锁针装置内。

本实用新型的有益效果是：由于在机芯内设有锁针装置，可以通过锁针装置将车针锁紧，而无需使车针与机芯直接接触，因此减少了车针对机芯的磨损，提高了整个锁针式防滑牙科手机的使用寿命。

在一些实施方式中，锁针装置包括圆筒和锥形筒，圆筒套设在机芯内，锥形筒固定在圆筒内，锥形筒顶端的内径大于底端的内径，车针的顶端插入锥形筒内，底端位于锥形筒的外侧。由此，通过锥形筒可以将车针卡紧固定。

在一些实施方式中，锥形筒的顶端与圆筒内壁螺纹连接。由此，可以便于圆筒与锥形筒两者稳固连接，圆筒可以带动锥形筒转动。

在一些实施方式中，手柄内设有雾化水管和进气管，雾化水管的一端位于车针一侧，进气管与锁针装置相对应。由此，在手柄内设有雾化水管和进气管，通过雾化水管通过雾化水，可以对车针在工作时产生的碎屑进行冲洗，防止碎屑进入到机芯内；通过进气管通入高压气体，高压气体带动锁针装置转动，进而带动车针转动，使车针正常工作。

在一些实施方式中，锁针式防滑牙科手机还包括接头，接头与手柄的另一端相连接。由此，设有接头，可以方便手柄与其他器械部件的连接。

在一些实施方式中，接头设有第一通孔和第二通孔，雾化水管的另一端设于第一通孔内，进气管的一端设于第二通孔内，第一通孔位于第二通孔的下方。由此，设有第一通孔和第二通孔，可以方便雾化水管和进气管与接头的连接，方便手柄通过接头与外界连接；第一通孔位于第二通孔的下方，便于缩短雾化水在雾化水管内的流通长度，方便生产。

在一些实施方式中，手柄设有弯折部，弯折部外侧设有防滑纹。由此，设有防滑纹，可以方便操作者握持，具有很好的防滑作用。

附图说明

图1是本实用新型的锁针式防滑牙科手机的剖视结构示意图；

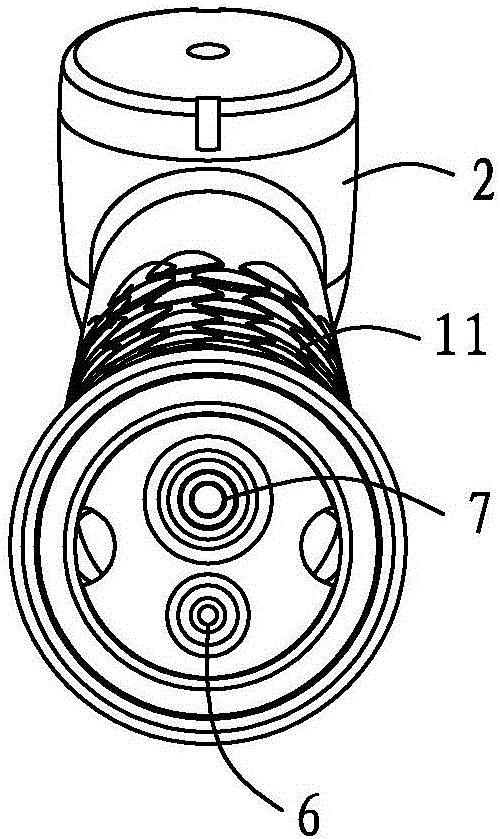

图2是本实用新型的锁针式防滑牙科手机其中一个视角的结构示意图。

具体实施方式

下面结合附图对本实用新型作进一步详细的说明。

参照图1、图2：锁针式防滑牙科手机，包括手柄1、机头2、机芯3和车针4，机头2与手柄1的一端相连接，机芯3设于机头2内，机芯3内设有锁针装置5，车针4的一端设于锁针装置5内。

锁针装置5包括圆筒51和锥形筒52，圆筒51套设在机芯3内，锥形筒52固定在圆筒51内，锥形筒52顶端的内径大于底端的内径，车针4的顶端插入锥形筒内，底端位于锥形筒52的外侧。通过锥形筒52将车针4固定；车针4在安装后，由于锥形筒52顶端的内径大于底端的内径，因此可以有效固定车针4，防止车针4在转动时飞出，提高使用的安全性。

为了方便圆筒51与锥形筒52的连接，锥形筒52的顶端与圆筒51内壁螺纹连接。

手柄1内设有雾化水管6和进气管7，雾化水管6的一端位于车针4一侧，进气管7与锁针装置5相对应。

本实用新型的锁针式防滑牙科手机还包括接头8，接头8与手柄1的另一端相连接。

接头8设有第一通孔81和第二通孔82，雾化水管6的另一端设于第一通孔81内，进气管7的一端设于第二通孔82内，第一通孔81位于第二通孔82的下方。

手柄1设有弯折部，弯折部外侧设有防滑纹11，防滑纹11均布在弯折部的周边。

本实用新型的锁针式防滑牙科手机在使用时，将车针4固定在锁针装置5处，进气管7通过接头8的第二通孔82与外界的高压气体相连通，高压气体带动锁针装置5转动，锁针装置5带动车针4同时转动；同时雾化水管6通过接头8的第一通孔81与外界的雾化水连通，使得通入的雾化水能够及时将车针4工作时形成的碎屑及时冲洗走，避免了碎屑进入到机芯3内，从而保证了机芯3的使用寿命。

以上所述的仅是本实用新型的优选实施方式，应当指出，对于本领域的普通技术人员来说，在不脱离本实用新型创造构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。
