面部提升固定器的制作方法

本实用新型涉及医疗器械领域，特别是指面部提升固定器。

背景技术：

面部提升手术是对人体面部松弛的皮肤通过辅助线等进行重新定位，进而实现消除面部的皱纹；

现有技术中，面部提升手术均是通过人工的方式进行操作，在操作的过程中先进行面部手术，在跟进皱纹的位置进行提升手术，在手术过程中需要使用固定装置将辅助线等置于需要定位的部位，然而由于现有技术中辅助装置的结构简单，造成需要专门的手术者进行手术，这样便造成了手术成本增加的同时使得手术的周期增长。

技术实现要素：

本实用新型提出面部提升固定器，解决了现有技术中面部提升手术成本高且周期长的问题。

本实用新型的技术方案是这样实现的：

面部提升固定器，包括：

用于在手术中进行夹持的操作杆；

针头，设置在操作杆一端；

针孔，设置在操作杆另一端的引线道中，引线道低于操作杆的外表面；

束线滑块，设置在引线道中；

针头与操作杆连接后形成一圆弧形。

作为进一步的技术方案，针头包括：切第一面、第二面和第三面，且第一面、第二面和第三面依次连接。

作为进一步的技术方案，针孔包括：

穿线孔和储线孔，穿线孔与储线孔连通，均设置在引线道中。

作为进一步的技术方案，束线滑块活动地设置在引线道中，且可以在引线道中滑动。

本实用新型技术方案通过操作杆与针头的连接形成圆弧形，这样在进行手术的过程中能够更好的改变针体的角度，使得在进行提升的过程中更为灵活的操作，且通过引线道、针孔和束线滑块的设置，能够更好的控制辅助线的位置，进而在手术的过程中配合整体使用更为灵活，这样在手术的过程中无需专门的人员进行操作，进而降低手术成本的同时缩短手术周期。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

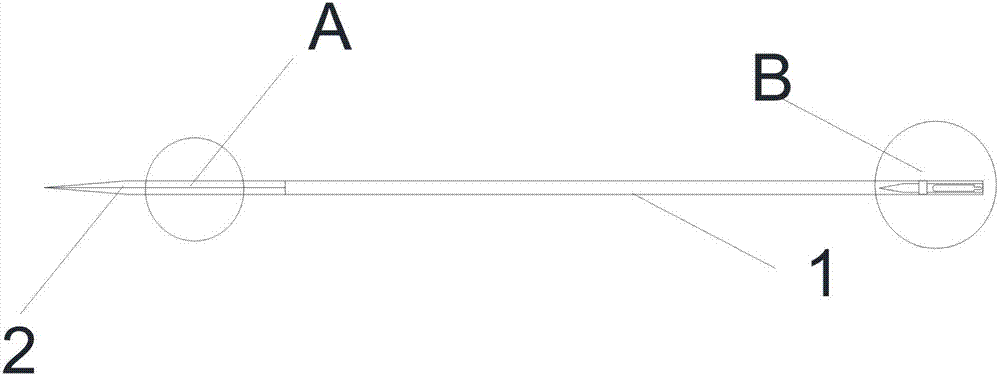

图1为本实用新型面部提升固定器的结构示意图；

图2为俯视图1后，面部提升固定器的结构示意图；

图3为图2中A部分的机构放大示意图；

图4为图2中B部分的结构放大示意图。

图中：

1、操作杆；2、针头；21、第二面；22、第三面；3、针孔；31、穿线孔；32、储线孔；4、引线道；5、束线滑块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1-4所示，本实用新型提出的面部提升固定器，包括：

针头2设置在操作杆1一端，在手术中通过辅助器械对操作杆1进行夹持，进而实现对针头2的操作，其中，在操作杆1另一端的引线道4中设置有针孔3，且引线道4低于操作杆1的外表面；这样，当辅助线置于针孔3时，恰好置于引线道4中，且辅助线未凸出在引线道4外部，进而避免在缝制的过程中，辅助线对皮肤进行阻挡；其中，

针头2包括切第一面、第二面21和第三面22，且第一面、第二面21和第三面22依次连接，连接后形成三棱结构，这样在进行皮肤缝制的过程中，能够更好穿透皮肤，提高缝制的效率；

针孔3包括穿线孔31和储线孔32，穿线孔31与储线孔32连通，均设置在引线道4中；这样将辅助线穿设在针孔3中时，是将辅助线穿在穿线孔31中，并对穿设在穿线孔31中的辅助线施加外力，使辅助线置于储线孔32中，并配合束线滑块5限制辅助线的位置；

束线滑块5设置在引线道4中，在本实用新型中，优选的束线滑块5活动地设置在引线道4中，且可以在引线道4中滑动；在使用的过程中，将辅助线穿设在针孔3中，操作束线滑块5在引线道4中动作，进而使束线滑块5滑动到针孔3位置，通过束线滑块5与真空的配合限制辅助线的位置，进而实现辅助线卡在针孔3与束线滑块5之间；

在本实用新型中，针头2与操作杆1连接后形成一圆弧形；这样通过辅助器械夹持后能够根据被手术者骨骼及皮肤的形状进行缝制，提高了缝制的效果；且在缝制的过程中无需专门人员进行操作，仅需要通过对辅助器械进行操作即可，这样能够降低人工投入的同时，缩短缝制周期；当然针头2与操作杆1形成的弧形的弧度根据实际情况可进行弧度调整，具体根据实际需要设定，本实用新型对此不在进一步限定。

以上仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
