一种静脉用药快速配置设备的制作方法

本实用新型涉及医疗器械技术领域，具体地讲，涉及一种静脉用药快速配置设备。

背景技术：

目前，静脉注射药物是由多种药物混合配制而成的，但是在配制静脉注射药物时往往需要重复多个动作，比如：首先在选好的药瓶中注射药水，然后进行摇晃，使药物溶解，再用注射器把溶解的药液抽出，这种配药方法配制时间较长，当配置很多的药液时会给医护人员带来了很大的劳动强度和工作量，影响了医护人员的身心健康，同时也会对需要及时输液的患者带来延误。

技术实现要素：

本实用新型要解决的技术问题是提供一种静脉用药快速配置设备，保证快速准量配药。

本实用新型采用如下技术方案实现发明目的：

一种静脉用药快速配置设备，包括底座，其特征是：所述底座上设置有对称的支架，所述支架上依次设置有第一横板和第二横板，所述第一横板上设置有一组储药瓶，每个所述储药瓶上连接有软管，每个所述软管穿过所述第一横板和所述第二横板，所有所述软管在所述第二横板下方交汇于一点；所述软管底端设置有单向阀，所述软管环套在储药瓶口上，每个所述软管的一侧设置有固定块，每个所述软管的另一侧设置有活动块，所述活动块连接在丝杠电机的丝杠上，每个所述软管内设置有液体流量传感器；所述底座上设置有对称的第一气缸和第二气缸，所述第一气缸与所述第二气缸之间设置有震动装置，所述 震动装置包括支撑架，所述支撑架固定在所述底座上，所述支撑架内侧设置有一组弹簧，每个所述弹簧的一端均连接到晃动块，所述晃动块中部设置有圆孔，所述圆孔中放置配药瓶。

作为对本技术方案的进一步限定，所述固定块、所述活动块和所述丝杠电机均放置在所述第二横板上。

作为对本技术方案的进一步限定，所述配药瓶的外侧瓶壁紧贴所述圆孔的内壁。

作为对本技术方案的进一步限定，所述底座表面为光滑平面。

作为对本技术方案的进一步限定，所述圆孔的内壁上设置有柔性材料。

本实用新型的有益效果是：本设备可以实现在配药过程中完成药液的混合，节省时间、配药人员只需控制气缸移动就可晃动药瓶，使药液混合均匀，无需配药人员一直晃动药瓶，省时省力，设置有弹簧，避免晃动太大，损坏配药瓶；通过液体流量传感器可以精准控制药量。

附图说明

图1为本实用新型的整体结构示意图。

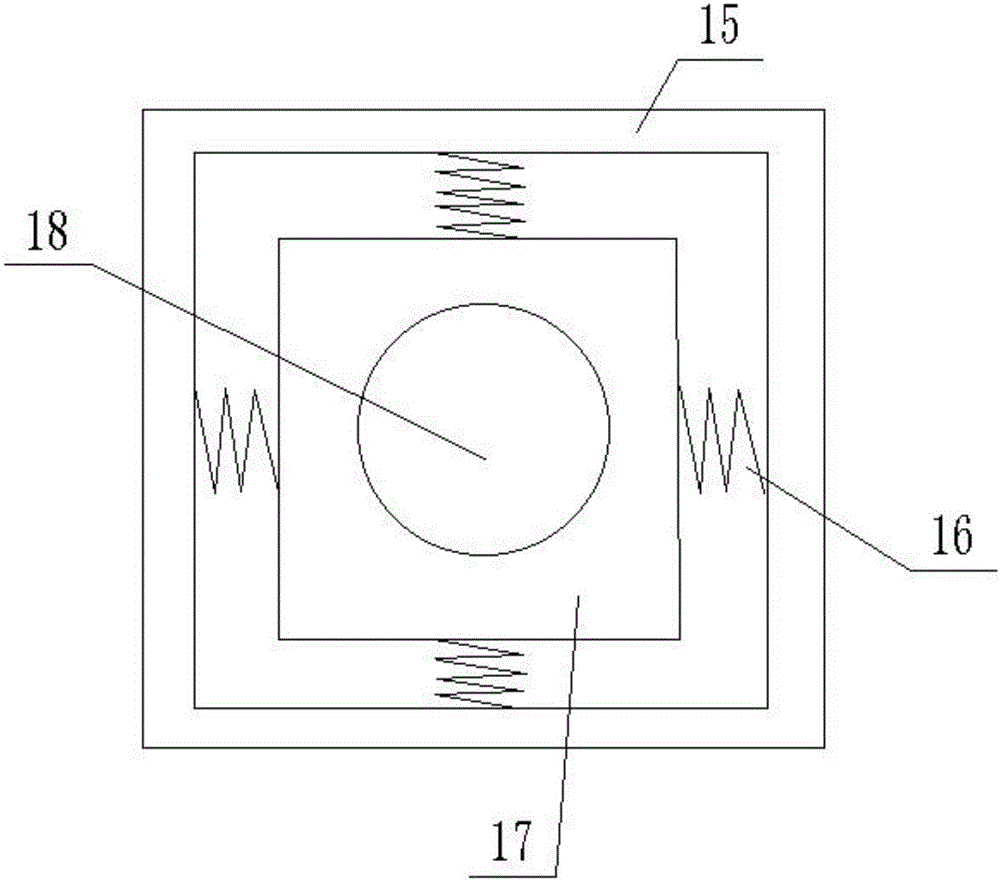

图2为本实用新型震动装置的俯视图。

图中：1、通孔，2、储药瓶，3、第一横板，4、液体流量传感器，5、丝杠电机，6、活动块，7、固定块，8、软管，8a、第一气缸，9、配药瓶，10、单向阀，11、震动装置，12、底座，12a、第二气缸，13支架，14、第二横板，15、支撑架，16、弹簧，17、晃动块，18、圆孔。

具体实施方式

下面结合附图，对本实用新型的一个具体实施方式进行详细描述，但应当 理解本实用新型的保护范围并不受具体实施方式的限制。

如图1-图2所示，本实用新型包括底座12，所述底座12上设置有对称的支架13，所述支架13上依次设置有第一横板3和第二横板14，所述第一横板3上设置有一组储药瓶2，每个所述储药瓶2上连接有软管8，每个所述软管8穿过所述第一横板3和所述第二横板14，每个所述软管8在所述第二横板14下方交汇于一点；所述软管8底端设置有单向阀10，所述软管8环套在储药瓶2瓶口上，每个所述软管8的一侧设置有固定块7，每个所述软管8的另一侧设置有活动块6，所述活动块6连接在丝杠电机5的丝杠上，每个所述软管8内设置有液体流量传感器4；所述底座上设置有对称的第一气缸8a和第二气缸12a，所述第一气缸8a与所述第二气缸12a之间设置有震动装置，所述震动装置包括支撑架15，所述支撑架15固定在所述底座12上，所述支撑架12内侧设置有一组弹簧16，每个所述弹簧16的一端均连接到晃动块17，所述晃动块17中部设置有圆孔18，所述圆孔18中放置所述配药瓶9。

所述固定块7、所述活动块6和所述丝杠电机5均放置在所述第二横板14上。

通孔1内设置有空气过滤消毒网(图中未示出)。

所述配药瓶9的外侧瓶壁紧贴所述圆孔18的内壁。

所述底座12表面为光滑平面。

所述圆孔18的内壁上设置有柔性材料。

本设备的工作过程，本设备在配药过程中，首先在中央处理器中设置好每种药液所需要的量，打开储药瓶2的开口，使药液顺着软管8流入配药瓶中，在药液下流的过程中，通过液体流量传感器4来检测流量的多少，当达到设定 值时，控制该软管8旁的丝杠电机5工作，带动活动块6运动，使活动块6与固定块7接触，将软管8闭合，丝杠电机5停止工作，依次类推，直到所述软管8闭合；在药液进入配药瓶9的过程中，配药人员可以控制气缸的伸缩，带动储药瓶9移动，使储药瓶9中的药液晃动，震动装置中的弹簧16可以防止配药瓶9晃动太大晃碎储药瓶9；在晃动过程中，由于单向阀10的隔离作用，不会影响液体的下流，晃动块17中的圆孔18直径与配药瓶9的外圆直径一致，所述圆孔18内壁上设置有柔性材料，保证配药瓶9不会上下晃动和挤碎药瓶。本设备可以实现在配药过程中完成药液的混合，节省时间、配药人员只需晃动一下即可，无需配药人员一直晃动药瓶的麻烦，省时省力。

以上公开的仅为本实用新型的一个具体实施例，但是，本实用新型并非局限于此，任何本领域的技术人员能思之的变化都应落入本实用新型的保护范围。
