三合一口腔冲洗器的制作方法

本实用新型涉及冲洗器，具体而言，涉及一种三合一口腔冲洗器。

背景技术：

在口腔疾病的治疗中，口腔冲洗是非常重要的一个环节。我们传统使用口腔冲洗的方法是：先取口护液棉球进行口腔护理，然后一人拿冲洗器冲洗口腔，一人用一次性吸痰管接中心负压吸引吸出漱口液，边冲洗边吸引，为防止误吸，通常由2名医护人员共同完成操作

在临床操作过程中每次需要准备的物品多。操作起来极不方便，花费时间也较长，至少30分钟以上。口腔护理使用的棉球吸水后表面光滑，与牙面接触产生的摩擦力较小，不易擦净牙面上的附着物，而且棉球体积较大、硬度小，很难擦净牙缝隙，达不到清洁口腔的目的。另外此项操作耗时较长，增加病人不适，脱管风险也较高。单人更难以完成此项操作，给医护人员的护理工作带来了诸多不便。

因此为解决现有口腔冲洗效果差、效率低、使用物品多、需要医护人员多等问题，有必要提供一种结构简单，使用方便，集口腔冲洗工具于一体，使用舒服、安全，是一种集口腔冲洗、擦拭和废液排出于一体的多功能三合一口腔冲洗器。

技术实现要素：

有鉴于此，本实用新型的目的是为了克服现有技术中的不足，提供一种结构简单，使用方便，集口腔冲洗工具于一体，使用舒服、安全，是一种集口腔冲洗、擦拭和废液排出于一体的多功能三合一口腔冲洗器。

为解决上述问题，本实用新型提供的解决方案如下：

一种三合一口腔冲洗器，包括冲洗器本体以及设于所述冲洗器本体端部上的清洁棉，

所述冲洗器本体内形成了相互不连通的冲洗腔和吸引腔，所述冲洗腔在所述冲洗器本体上形成进液口和出液口，所述吸引腔在所述冲洗器本体上形成负压口和吸引口；

所述负压口上连接有真空泵；

所述出液口和所述吸引口形成于设有所述清洁棉的所述冲洗器本体的端部。

进一步，所述进液口用于接医用输液管。

进一步，所述冲洗腔呈规则的管道状。

进一步，所述吸引腔呈规则的管道状。

进一步，所述清洁棉与所述冲洗器本体为可拆卸连接。

进一步，所述冲洗器本体呈弯折的杆状，且其弯折的角度不小于90度；

所述冲洗腔贯穿于所述冲洗器本体并在所述冲洗器本体的两个端面上形成了所述进液口和所述出液口。

进一步，所述吸引腔贯穿于所述冲洗器本体并在所述冲洗器本体的两个端面上形成了所述负压口和所述吸引口；

所述负压口和所述出液口在所述冲洗器本体的同一端面上。

进一步，所述冲洗器本体上设有吸引开关，所述吸引开关用于控制所述真空泵的启闭。

进一步，所述冲洗器本体上设有调节机构，所述调节机构与所述冲洗腔连通，所述调节机构可调节所述冲洗腔的过流面积。

进一步，所述真空泵与所述负压口为可拆卸连接或固定连接。

本实用新型与现有技术相比，其显著优点是：

本实用新型的三合一口腔冲洗器采用采用冲洗腔、吸引腔以及清洁棉的组合，可以在向口腔中输送冲洗药剂同时进行对口腔的擦拭动作，并将冲洗药剂、唾液和痰排出。本实用新型的三合一口腔冲洗器结构简单，使用方便，集口腔冲洗工具于一体，使用舒服、安全，是一种集口腔冲洗、擦拭和废液排出于一体的多功能三合一口腔冲洗器。

为使本实用新型的上述目的、特征和优点能更明显和易懂，下文特举较佳实施例，并配合所附附图，做详细说明如下。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

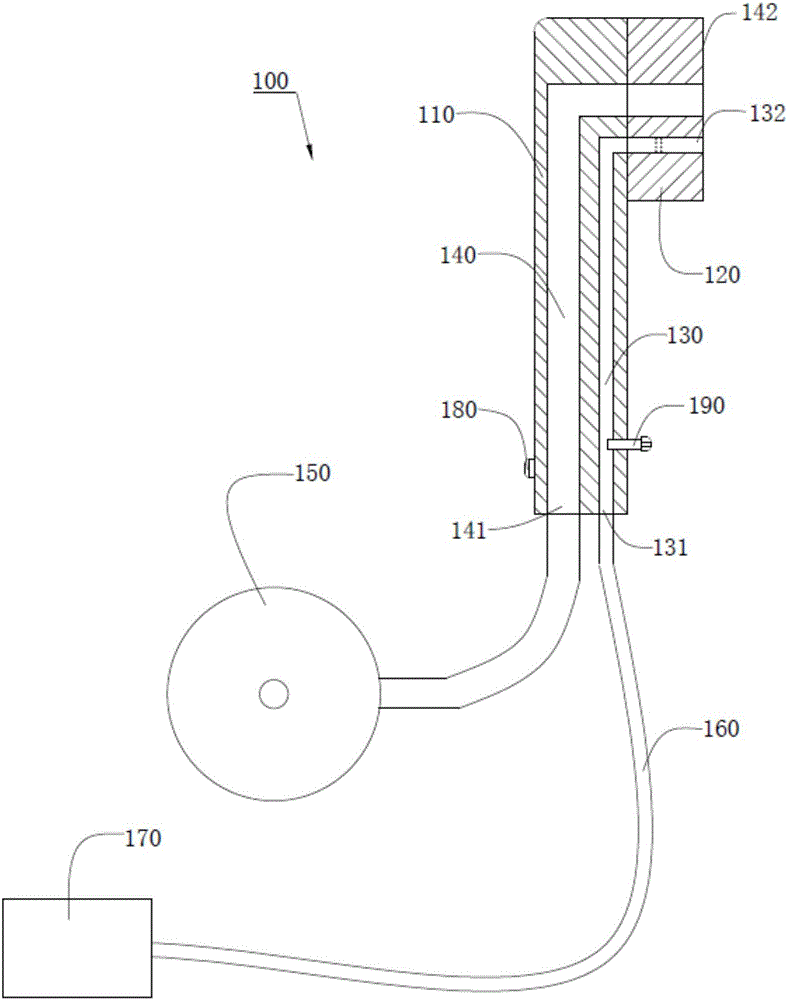

图1示出了本实用新型实施例所提供的一种三合一口腔冲洗器的局部结构示意图；

图2示出了本实用新型实施例所提供的一种三合一口腔冲洗器的剖面示意图。

主要元件符号说明：

100-三合一口腔冲洗器；110-冲洗器本体；120-清洁棉；130-冲洗腔；131-进液口；132-出液口；140-吸引腔；141-负压口；142-吸引口；150-真空泵；160-输液管；170-输液袋；180-吸引开关；190-调节机构。

具体实施方式

为了便于理解本实用新型，下面将参照相关附图对三合一口腔冲洗器进行更全面的描述。附图中给出了三合一口腔冲洗器的优选实施例。但是，三合一口腔冲洗器可以通过许多不同的形式来实现，并不限于本文所描述的实施例。相反地，提供这些实施例的目的是使对三合一口腔冲洗器的公开内容更加透彻全面。

需要说明的是，当元件被称为“固定于”另一个元件，它可以直接在另一个元件上或者也可以存在居中的元件。当一个元件被认为是“连接”另一个元件，它可以是直接连接到另一个元件或者可能同时存在居中元件。相反，当元件被称作“直接在”另一元件“上”时，不存在中间元件。本文所使用的术语“垂直的”、“水平的”、“左”、“右”以及类似的表述只是为了说明的目的。

除非另有定义，本文所使用的所有的技术和科学术语与属于本实用新型的技术领域的技术人员通常理解的含义相同。本文中在三合一口腔冲洗器的说明书中所使用的术语只是为了描述具体的实施例的目的，不是旨在限制本实用新型。本文所使用的术语“及/或”包括一个或多个相关的所列项目的任意的和所有的组合。

下面结合附图，对本实用新型的具体实施方式作详细说明。

实施例

请一并参阅图1及图2，三合一口腔冲洗器100，包括冲洗器本体110以及设于冲洗器本体110端部上的清洁棉120。冲洗器本体110内形成了相互不连通的冲洗腔130和吸引腔140。冲洗腔130在冲洗器本体110上形成进液口131和出液口132，吸引腔140在冲洗器本体110上形成负压口141和吸引口142。三合一口腔冲洗器100还包括真空泵150，真空泵150连接在负压口141上。出液口132和吸引口142形成于设有清洁棉120的冲洗器本体110的端部。

上述，清洁棉120用于在冲洗口腔时对牙齿上及口腔内的异物的擦拭和清洁。冲洗腔130用于向口腔内输送冲洗药剂已达到对口腔冲洗的效果。病患在冲洗口腔时的冲洗药剂会留在口腔内，病患不能将该药剂以及冲洗的异物咽下，而且病患在冲洗口腔时还会产生同样不能下咽的唾液和痰。这样会使得病患感觉非常难受甚至会有窒息感，吸引腔140以及其上连接的真空泵150，可以在需要吸出口腔内的清洗药剂、唾液以及痰。

冲洗腔130贯穿整个冲洗器本体110，并在冲洗器本体110上形成了进液口131和出液口132。具体的，进液口131用于接医用输液管160。

医用输液管160通常用于静脉注射，该输液管160的一端连接输液袋170，该输液袋170中装有冲洗药剂，输液管160的另一端连接在进液口131上。冲洗药剂通过医用输液管160流到进液口131上，而后流经冲洗腔130，通过出液口132流到口腔内。冲洗药剂在冲洗口腔时，对口腔起到了清洁和杀菌的作用。

需要说明的是，进液口131接有的输液管160的尺寸规格标准化、统一化。进液口131的尺寸及形状应与输液管160相匹配，进液口131与输液管160为可拆卸连接。

冲洗器本体110呈弯折的杆状，且其弯折的角度不小于90度，本实施例中，冲洗器本体呈90度弯折。冲洗腔130贯穿于冲洗器本体110并在冲洗器本体110的两个端面上形成了进液口131和出液口132。

杆状的冲洗器本体110更加便于使用时的握持，握持手感更好，冲洗器本体110可以呈圆杆状也可以呈方杆状。

在冲洗口腔时，大部分都用于冲洗牙齿。使用时，医护人员握持着冲洗器本体110的一端，冲洗器本体110的另一端探入到口腔中。弯折的结构使得冲洗的指向性更好，使得冲洗器本体110直接指向牙齿对牙齿进行冲洗，更便于冲洗。

可以理解，上述实施例为一个优选的实施例，在其他的实施例中，冲洗器本体110还可以为直杆状或锐角折弯的杆状体。

冲洗腔130呈弯折状，与冲洗器本体110弯折伸出，在冲洗器本体110端面上形成了进液口131，在冲洗器本体110上弯折伸出形成了出液口132。吸引腔140呈弯折状，在冲洗器本体110端面上形成了负压口141，在冲洗器本体110上弯折伸出形成了吸引口142。清洁棉120上设有两个通孔，出液口132和吸引口142从清洁棉120的两个通孔中露出，从而在清洁棉120上出液和吸引废液。

本实施例中，在冲洗腔130的出液口132附近还设有若干个小孔，冲洗药剂从这些小孔中流到清洁棉120上，从而将清洁棉120湿润。

冲洗器本体110优选由铝合金制成，通过铸造方式一体成型，其结构更加紧凑，开模之后制造成本低廉。铝合金制的冲洗器本体110密度低，但强度比较高，接近或超过优质钢，塑性好，具有优良的导电性、导热性和抗蚀性，具有较好的物理性能。铝合金制成的冲洗器本体110可以反复消毒使用，耐用性较好。冲洗器本体110还可以由硬质塑料制成，通过注塑一体成型，结构较为紧凑且开模后制造成本较低。硬质塑料制的冲洗器本体110为一次性消耗品，较为清洁卫生，省去了消毒等步骤。

本实施例中，冲洗器本体110上设有调节机构190，调节机构190与冲洗腔130连通，调节机构190可调节冲洗腔130的过流面积。

该调节机构190部分从冲洗器本体110上露出，部分延伸到冲洗腔130中，调节机构190是一个可转动的机构，在转动的过程中，对冲洗腔130横截面上的遮挡面积不同。冲洗腔130内的压力恒定，通过改变过流面积的大小来调节冲洗腔130中冲洗药剂的流量。优选以每分钟3～4毫升的供给速度冲洗口腔。

具体的，本实施例采用一部分从冲洗器本体上漏出，一部分延伸到冲洗腔中的螺钉，通过螺钉拧入的深浅来调整过流面积，该结构类似于常见的水龙头阀门。

在其他实施例中，还可以采用微型水泵将冲洗药剂通过冲洗腔130泵入到口腔中，该方式的动力更加强劲，还可以加设电动阀门来准确的调节输液的流量。

本实施例中，吸引腔140贯穿于冲洗器本体110并在冲洗器本体110的两个端面上形成了负压口141和吸引口142；吸引口142和出液口132在冲洗器本体110的同一端面上。

上述，吸引腔140呈同样的弯折状贯穿于冲洗器本体110。长段端的端面上形成了负压口141，在短段端的端面上形成了吸引口142，即吸引口142和出液口132在冲洗器本体110的长段端的端面上，负压口141和进液口131在冲洗器本体110短段端的端面上。

吸引腔140用以将口腔中的冲洗药剂、唾液和痰吸出。其中，负压口141上连接有真空泵150，确切的说是微型真空泵。微型真空泵，是指具备一进一出的抽气嘴、排气嘴各一个，并且在进口处能够持续形成真空或负压；排气嘴处形成微正压；工作介质主要为气体，体积小巧的一种仪器。微型真空泵的基本原理：电机的圆周运动，通过机械装置使泵内部的隔膜做往复式运动，从而对固定容积的泵腔内的空气进行压缩、拉伸形成真空(负压)，在泵抽气口处与外界大气压产生压力差，在压力差的作用下，将气体压(吸)入泵腔，再从排气口排出。真空泵150通过负压口141连接在吸引腔140上，真空泵150与负压口141的连接密封性要好，即应使得真空泵150在工作时只有一个进气口和出气口，保证真空泵150高效可靠的工作。真空泵150通过吸引口142将口腔中的液体抽走，实则为当真空泵150中形成负压，即真空泵150中的压力低于大气压力时，大气压力将口腔内的液体通过吸引口142压入到吸引腔140中，从而通过真空泵150排出。

本实施例中，冲洗器本体110上设有吸引开关180，吸引开关180用于控制真空泵150的启闭。

在使用三合一口腔冲洗器100时，真空泵150不是一直开启的，在需要将口腔中的液体吸出时通过吸引开关180开启真空泵150。

可以理解，该吸引开关180还可以设于冲洗器本体110之外的真空泵150上。

除上述之外，真空泵150与负压口141为可拆卸连接。

真空泵150与负压口141的可拆卸连接即为真空泵150与冲洗器本体110的可拆卸连接。真空泵150是一个反复使用的部件，使用过后一定要进行杀菌消毒，以防止不同使用者之间病毒的交叉感染。冲洗器本体110可以是一次性的，也可以是重复使用的部件。真空泵150与冲洗器本体110的可拆卸连接使得各个部件在消毒时互不影响，且分开来消毒可以使得消毒的效果更好。具体的，真空泵150通过导管连接在负压口141上，该导管上设有螺纹，负压口141上设有与该导管相配合的螺纹，从而将负压口141与真空泵150通过螺纹连接的方式连接在一起。

一个优选的实施例中，冲洗腔130呈规则的管道状，即冲洗腔130的所有横截面均为半径相同的圆形。管道状的冲洗腔130无受力锐点、无应力集中点，规则管道状的冲洗腔130各个点的横截面积均相等，不存在在某段速度突然变大或突然变小，形成管道内流体的震荡。在输液时对流体的阻力较小，液力损失小，且管道状的冲洗腔130没有死点，便于清洁。

一个优选的实施例中，吸引腔140呈规则的管道状，即吸引腔140的所有横截面均为半径相同的圆形。管道状的吸引腔140无受力锐点、无应力集中点，规则管道状的吸引腔140各个点的横截面积均相等，不存在在某段速度突然变大或突然变小，形成管道内流体的震荡。在向口腔外抽液体时对流体的阻力较小，液力损失小，且管道状的吸引腔140没有死点，便于清洁。

本实施例中，清洁棉120与冲洗器本体110为可拆卸连接。口腔在冲洗时，会产生一些异物，清洁棉120在清洁口腔时用于对牙齿上以及口腔的异物进行擦拭和清洁。口腔内充有清洁剂时，通过清洁棉120的擦拭、涂抹已达到全面清洁口腔各个位置的效果。清洁棉120优选为具有一定吸附效果的海绵体。口腔护理使用的棉球吸水后表面光滑，与牙面接触产生的摩擦力较小，不易擦净牙面上的附着物，而且棉球体积较大、硬度小，很难擦净牙缝隙，达不到清洁口腔的目的。海绵状的清洁棉120所施加的擦拭力度较大，能保持一个较好的工作形态。海绵状的清洁棉120中加有竹炭材料，竹炭以其疏松的多孔结构，使得清洁棉120具有较好的吸附性，在擦拭牙齿及口腔壁时，将异物吸附在清洁棉上，清洁效果更好。

清洁棉120连接在冲洗器本体110的出液口132和吸引口142端，且清洁棉120的主要擦拭面与出液口132和吸引口142在一个面上。整个三合一口腔冲洗器100的外形与牙刷类似。

清洁棉120属于一次性消耗品，在使用后应及时更换，但是在上述实施例中的冲洗器本体110为重复消毒使用的时候，需要单独更换清洁棉120。清洁棉120与冲洗器本体110为可拆卸连接，在使用后将清洁棉120取下并丢弃，再对冲洗器本体110进行消毒。清洁棉120与冲洗器本体110的连接方式多样，如采用魔术贴连接，滑槽卡接或子母扣连接等。其中滑槽连接的方式，清洁棉120上应连接有硬质薄板，冲洗器本体110上设有与该硬质薄板向配合的滑槽。

需要说明的是，若冲洗器本体110为一次性消耗品，则清洁棉120与冲洗器本体110可以为不可拆卸连接。

本实施例的三合一口腔冲洗器100的使用方法如下：

首先将真空泵150接在负压口141上，在将输液管160接在进液口131，其中输液管160的另一端连接有装有冲洗药剂的输液袋170。将冲洗器本体110放入到口腔中，通过冲洗腔130上的调节机构190来调节冲洗药剂达到一个较为合理的流量。一边冲洗，一边使用清洁棉120进行擦拭，口腔中的冲洗药剂达到一定的量时，通过调节机构190来停止向口腔中输送冲洗药剂。一段时间过后开启吸引开关180使真空泵150开始工作，通过吸引口142将口腔中的冲洗药剂、唾液以及痰吸出。上述过程可反复操作，直到口腔内足够清洁。需要说明的是，上述停止向口腔中输送冲洗药剂的时间以及开启真空泵150的时间节点，均由医者或患者的要求来控制。

真空泵150的工作还可以与输液同步，已达到一边冲洗、一边擦拭和一边将废液(用过的冲洗药剂、唾液和痰)排出的效果。

本实用新型的三合一口腔冲洗器采用采用冲洗腔、吸引腔以及清洁棉的组合，可以在向口腔中输送冲洗药剂同时进行对口腔的擦拭动作，并将冲洗药剂、唾液和痰排出。本实用新型的三合一口腔冲洗器结构简单，使用方便，集口腔冲洗工具于一体，使用舒服、安全，是一种集口腔冲洗、擦拭和废液排出于一体的多功能三合一口腔冲洗器。

在这里示出和描述的所有示例中，任何具体值应被解释为仅仅是示例性的，而不是作为限制，因此，示例性实施例的其他示例可以具有不同的值。

应注意到：相似的标号和字母在下面的附图中表示类似项，因此，一旦某一项在一个附图中被定义，则在随后的附图中不需要对其进行进一步定义和解释。

以上所述实施例仅表达了本实用新型的几种实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
