一种新型口腔护理冲吸枪的制作方法

本实用新型涉及医疗器械领域，更具体地说涉及一种新型口腔护理冲吸枪。

背景技术：
：

临床上危重患者，尤其是经口插管的患者的口腔护理需要进行口腔冲洗，现临床上多采用注射器进行冲洗，其压力是不足以达到彻底清洗的，同时需立即将冲洗液吸出，否则会引起误吸或呛咳，往往需要两人合作才能完成，这增加了医护人员的工作量，降低了工作效率，增加了患者的痛苦，如果能设计一种能提高冲洗与吸出的效率的装置的话就可以解决这些问题，所以设计一种新型口腔护理冲吸枪是十分有益的。

技术实现要素：
：

本实用新型的目的就是针对现有技术的不足，而提供一种新型口腔护理冲吸枪。本实用新型具有新型结构简单，使用方便，抽拉活塞杆即可实现对口腔的冲水和吸水过程，提高医护人员的工作效率，后腔的弹簧有助于吸水，节约医护人员的体力的优点。

本实用新型的技术解决措施如下：

一种新型口腔护理冲吸枪，包括枪体、活塞头及冲吸管，所述枪体内部中空，活塞头位于枪体内部，活塞头尾部连接有一根活塞杆，活塞杆尾部伸出于枪体后部，冲吸管连接在枪体的前部，冲吸管内部分为冲水管与吸水管，吸水管通过枪体底部的水管通道联通至枪体的尾部，枪体的上部头尾各设有一个清洗水罐和污水罐，枪体尾部连接有一个后腔，后腔内压缩有一根弹簧，弹簧一侧压有一个活动压环，活塞杆的后半段设有一个固定压环。

上述技术方案中，所述清洗水罐和污水罐底部各设有一个单向阀a及单向阀b，单向阀a的导通方向为向下，单向阀b的导通方向为向上。

上述技术方案中，所述冲水管和吸水管的出口处各设有一个单向阀c及单向阀d，单向阀c的导通方向为朝外，单向阀d的导通方向为朝内。

上述技术方案中，所述活塞头表面设有一圈密封环。

上述技术方案中，所述活塞杆末端设有一圈海绵手柄。

本实用新型的有益效果在于：

本实用新型新型结构简单，使用方便，抽拉活塞杆即可实现对口腔的冲水和吸水过程，提高医护人员的工作效率，后腔的弹簧有助于吸水，节约医护人员的体力。

附图说明：

图1为本实用新型结构示意图；

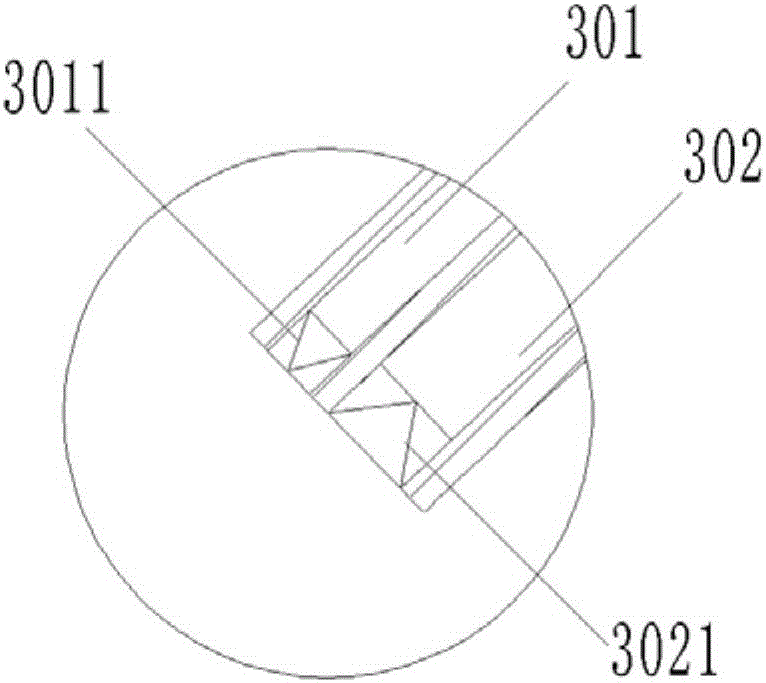

图2为图1中A区域的放大结构示意图。

图中：10、枪体；101、水管通道；102、清洗水罐；1021、单向阀a；103、污水罐；1031、单向阀b；104、后腔；105、弹簧；106、活动压环；20、活塞头；201、活塞杆；202、密封环；203、海绵手柄；204、固定压环；30、冲吸管；301、冲水管；3011、单向阀c；302、吸水管；3021、单向阀d。

具体实施方式：

以下所述仅为本实用新型的较佳实施例，并非对本实用新型的范围进行限定。

实施例：见图1及图2所示，一种新型口腔护理冲吸枪，包括枪体10、活塞头20及冲吸管30，所述枪体10内部中空，活塞头20位于枪体10内部，活塞头20尾部连接有一根活塞杆201，活塞杆201尾部伸出于枪体10后部，冲吸管30连接在枪体10的前部，冲吸管30内部分为冲水管301与吸水管302，吸水管302通过枪体10底部的水管通道101联通至枪体10的尾部，枪体10的上部头尾各设有一个清洗水罐102和污水罐103，枪体10尾部连接有一个后腔104，后腔104内压缩有一根弹簧105，弹簧105一侧压有一个活动压环106，活塞杆201的后半段设有一个固定压环204。

所述清洗水罐102和污水罐103底部各设有一个单向阀a1021及单向阀b1031，单向阀a1021的导通方向为向下，单向阀b1031的导通方向为向上。

所述冲水管301和吸水管302的出口处各设有一个单向阀c3011及单向阀d3021，单向阀c3011的导通方向为朝外，单向阀d3021的导通方向为朝内。

所述活塞头20表面设有一圈密封环202。

所述活塞杆201末端设有一圈海绵手柄203。

工作原理：一种新型口腔护理冲吸枪，枪体10内部中空，活塞头20位于枪体10内部，活塞头20尾部连接有一根活塞杆201，活塞杆201尾部伸出于枪体10后部，冲吸管30连接在枪体10的前部，冲吸管30内部分为冲水管301与吸水管302，吸水管302通过枪体10底部的水管通道101联通至枪体10的尾部，枪体10的上部头尾各设有一个清洗水罐102和污水罐103，枪体10尾部连接有一个后腔104，后腔104内压缩有一根弹簧105，弹簧105一侧压有一个活动压环106，活塞杆201的后半段设有一个固定压环204，清洗水罐102和污水罐103底部各设有一个单向阀a1021及单向阀b1031，单向阀a1021的导通方向为向下，单向阀b1031的导通方向为向上，冲水管301和吸水管302的出口处各设有一个单向阀c3011及单向阀d3021，单向阀c3011的导通方向为朝外，单向阀d3021的导通方向为朝内，活塞头20表面设有一圈密封环202，活塞杆201末端设有一圈海绵手柄203，使用时，手握活塞杆201末端的海绵手柄203，推动活塞头20向枪体(10)内部移动，单向阀a1021、单向阀d3021关闭，单向阀b1031、单向阀c3011打开，将清洗水打出去，与此同时，活塞头20移动造成活塞头20后部的压强减小，污水自然而然流入活塞头20后端的腔内，此时后腔104内的弹簧105被压缩；一松手，在弹簧105的反作用下，活塞头20往回移动，此时单向阀b1031、单向阀a1021打开，单向阀c3011、单向阀d3021关闭，将污水压到污水罐103内，与此同时，活塞头20前部的压强减小，清洗水罐102 内的清洗水流入活塞头20前部腔内，活塞杆201往复运行，清洗水和污水反复被打出和吸入。
