一种自带马桶的护理床的制作方法

本实用新型属于医疗用具技术领域，特指一种自带马桶的护理床。

背景技术：

在医院里，病人住院进行治疗使用的护理床普遍还是传统护理床。传统护理床主要有床架、床板、床脚构成，功能十分单一，在医护人员对病人进行护理时，这种传统的护理床无法很好地满足病人的多种护理需求，尤其是对一些卧床不能动或者行动不方便的病人，他们的日常生理需求无法得到较好地处理，给护理人员的护理工作带来了很大的困扰。

技术实现要素：

本实用新型的目的在于提供了一种可以提高医护工作人员工作效率，较好解决行动不便病人生理需求的护理床。

本实用新型的目的是这样实现的：

一种自带马桶的护理床，包括床架，床架上设置有床板，所述床架底部设置有床脚，所述床板上开设有通孔，通孔内设置有与通孔相适配的密封盖，所述通孔侧面开设有可容纳密封盖的容纳槽，容纳槽内设置有驱动装置，驱动装置驱动所述密封盖相对于通孔打开或者闭合；所述通孔下方设置有马桶，马桶一侧连接有驱动马桶升降和回转的升降回转机构，所述马桶一侧还设置有异物收集装置，异物收集装置通过排污管和所述马桶相互导通。

在上述自带马桶的护理床中，所述升降回转机构包括升降气缸和变频电机，所述升降气缸的活塞杆连接在变频电机的下端，变频电机主轴上连接有转动杆，转动杆固定连接在马桶上。

在上述自带马桶的护理床中，所述异物收集装置包括异物收集箱，抽风机和异物袋，所述异物收集箱一侧开设有抽风口，另一侧开设有异物收集孔，所述异物袋设置在异物收集箱内，异物袋上开设有分别与抽风口和异物收集孔连通的开口一和开口二，所述抽风机固定设置在抽风口一侧。

在上述自带马桶的护理床中，所述排污管一端设置有快速接头，所述异物收集孔和排污管通过快速接头可拆卸地连接。

在上述自带马桶的护理床中，所述马桶另一侧设置有水箱，水箱中间设置有隔板，隔板将水箱分为冷水储存区和温水储存区；所述冷水储存区通过进水管和马桶相互连通；所述马桶上设置有温水喷头，温水喷头一端设置在温水储存区内。

在上述自带马桶的护理床中，所述马桶位于温水喷头上设置有烘干器。

在上述自带马桶的护理床中，所述马桶一侧设置有臭气处理设备，臭气处理设备通过导气管和马桶相互连通。

在上述自带马桶的护理床中，所述床架位于床头一侧设置有控制按钮组，控制按钮组分别和驱动装置、抽风机和马桶相连接。

在上述自带马桶的护理床中，所述床架两侧铰接有防护栏杆。

在上述自带马桶的护理床中，所述床架前侧设置有伸缩杆，伸缩杆上端部设置有挂钩。

本实用新型相比现有技术突出且有益的技术效果是：

1.本实用新型将马桶和护理床结合在一起，对于那些行动不便的病人，很好地解决了他们上厕所的问题，同时也提高了医护人员的工作效率，降低了医护难度。

2.本实用新型通过在马桶一侧连接升降回转机构，当需要清理马桶时，通过回转升降机构将马桶移送至床板的通孔下方，病人就可以在病床上进行大小便，当病人不喜欢在床上进行大小便时，也可以通过回转升降机构将马桶移送出床板下方，病人也可以在床边进行大小便。

3.本实用新型的马桶可以移送出床板下方，医护人员可以很方便的对马桶进行清洁工作。

4.本实用新型的马桶采用压差的原理处理马桶里的异物，医护人员只需按下床头的按钮就可以启动抽风机，使马桶内和异物收集袋两端形成压差，将异物清理干净，这样的清理模式只需要少量的水冲洗马桶壁上的异物即可。

5.本实用新型的马桶内的异物均收集到异物袋，对于医护人员来说，每次清理时，只需更换异物袋即可，使整个清洁整理过程变得更加便捷。

6.本实用新型的马桶附带有冲洗、烘干屁股，处理马桶内臭气的功能，进一步便捷了医护人员的护理过程。

附图说明

图1为本实用新型结构示意图。

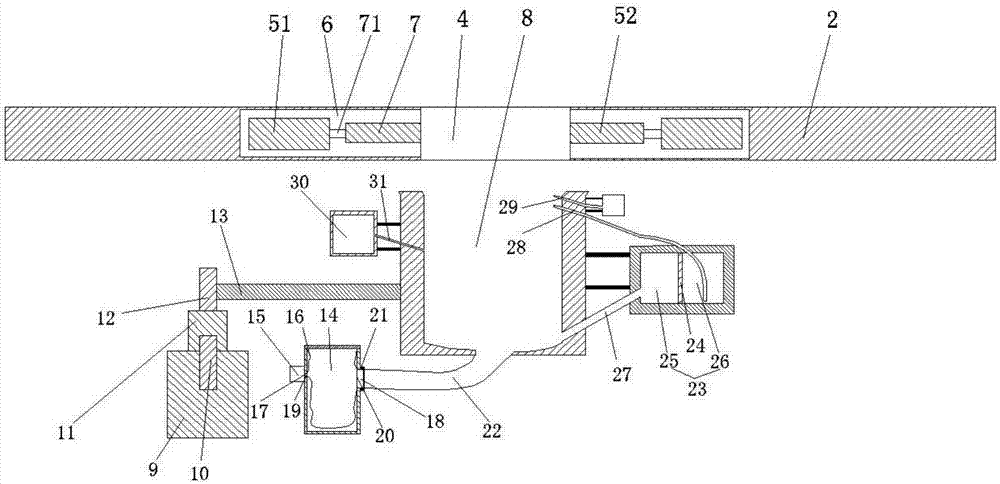

图2为床板底部结构示意简图。

图中标号含义：

1-床架，2-床板，3-床脚，4-通孔，5-密封盖，51-左密封盖，52-右密封盖，6-容纳槽，7-驱动装置，8-马桶，9-升降气缸，10-活塞杆，11-变频电机，12-主轴，13-转动杆，14-异物收集箱，15-抽风机，16-异物袋，17-抽风口，18-异物收集孔，19-开口一，20-开口二，21-快速接头，22-排污管，23-水箱，24-隔板，25-冷水储存区，26-温水储存区，27-进水管，28-温水喷头，29-烘干器，30-臭气处理设备，31-导气管，32-控制按钮组，33-防护栏杆，34-伸缩杆，35-挂钩，36-靠垫，37-万向轮，38-刹车踏板。

具体实施方式

下面结合附图以具体实施例对本实用新型作进一步描述，

如图1和图2所示，一种自带马桶的护理床，包括床架1，床架1上设置有床板2，所述床架1底部设置有床脚3，所述床板2上开设有通孔4，通孔4内设置有与通孔相适配的密封盖5，所述通孔4侧面开设有可容纳密封盖5的容纳槽6，容纳槽6内设置有驱动装置7，驱动装置7驱动所述密封盖5相对于通孔4打开或者闭合；所述通孔4下方设置有马桶8，马桶8一侧连接有驱动马桶8升降和回转的升降回转机构，所述马桶8一侧还设置有异物收集装置，异物收集装置通过排污管22和所述马桶8相互导通。所述升降回转机构包括升降气缸9和变频电机11，所述升降气缸9的活塞杆10连接在变频电机11的下端，变频电机11主轴12上连接有转动杆13，转动杆13固定连接在马桶8上。所述异物收集装置包括异物收集箱14，抽风机15和异物袋16，所述异物收集箱14一侧开设有抽风口15，另一侧开设有异物收集孔18，所述异物袋16设置在异物收集箱14内，异物袋16上开设有分别与抽风口17和异物收集孔18连通的开口一19和开口二20，所述抽风机15固定设置在抽风口17一侧。所述驱动装置7进一步设置为气缸或油缸，优选为气缸，所述通孔4开设在床板2中部，其位置应当为病人躺在床上时屁股所在位置附近，当病人需要上厕所时，由医护人员或者病人自己按下控制按钮，左侧的气缸驱动做左51密封盖收入容纳槽6内，右侧的气缸驱动右密封盖52收入容纳槽6内，病人上完厕所后，按下控制马桶8的按钮，设置在异物收集箱14一侧的抽风机15开始工作，降低异物收集箱内14的压强，使马桶8和异物收集箱14两端形成压强差，异物被吓到异物袋16内。并且该马桶8可以在升降回转机构的驱动下回转和升降，当病人不想躺在床上上厕所时，变频电机11通过主轴12带动转动杆13，转动杆13带动马桶8移送出床板2下方，病人就可以在床旁边进行正常的大小便，同时根据需要可以通过升降气缸9来升高或者降低马桶的高度，以满足不同身高病人的需要。同时将马桶8移出床板2下方也方便医护人员对于马桶8日常的清洁工作。

由于异物是被收集到异物袋16内的，所以每次医护人员清洁整理时只需要更换异物袋16就可以快速完成清洁整理的工作。

如图2所示，在上述自带马桶的护理床中，所述排污管22一端设置有快速接头21，所述异物收集孔18和排污管22通过快速接头21可拆卸地连接。根据实际环境情况，该护理床的马桶8可以通过快速接头21连接房间内的排污管道，也可以连接异物收集装置。

如图2所示，在上述自带马桶的护理床中，所述马桶8另一侧设置有水箱23，水箱23中间设置有隔板24，隔板24将水箱23分为冷水储存区25和温水储存区26；所述冷水储存区25通过进水管27和马桶8相互连通；所述马桶8上设置有温水喷头28，温水喷头28一端设置在温水储存区26内。所述马桶8位于温水喷头28上设置有烘干器29。所述马桶8一侧设置有臭气处理设备30，臭气处理设备30通过导气管31和马桶8相互连通。所述床架1位于床头一侧设置有控制按钮组32，控制按钮组32分别和驱动装置7、抽风机15、升降回转机构和马桶8相连接。当异物处理完毕后，医护人员或者病人按下控制马桶8的按钮，温水喷头28对病人的屁股进行冲洗，冲洗完毕后，烘干器29进行烘干，然后臭气处理设备30开始工作，只需再次按下控制气缸的控制按钮就可以将密封盖关上。

如图1所示，在上述自带马桶的护理床中，所述床架1两侧铰接有防护栏杆33。所述床架1前侧设置有伸缩杆34，伸缩杆34上端部设置有挂钩35。所述床架1位于床头一侧设置有靠垫36。挂钩35方便病人的输液，防护栏杆33则保证病人睡觉时不会翻下床，靠垫36则使病人倚靠时更加舒服。

如图1所示，本实用新型的床脚3上安装有万向轮37，并且至少两个万向轮37上设置有刹车踏板38。

上述实施例仅为本实用新型的较佳实施例，并非依此限制本实用新型的保护范围，故：凡依本实用新型的结构、形状、原理所做的等效变化，均应涵盖于本实用新型的保护范围之内。
