一种具有防侧滑和防下滑功能的护理床的制作方法

本实用新型涉及医疗器械技术领域，尤其是一种具有防侧滑和防下滑功能的护理床。

背景技术：

护理床是医院、康复中心等场所常见的一种护理设备。

以前的护理床想将卧床患者做起来或将腿抬起来，均必须由护理者以人工的方式来解决，其过程费工费力不言而喻；而且，在卧床患者坐起来时，既容易向两侧滑动又容易向下滑动，较为不稳定。

因此，现有技术有待于改进和提高。

技术实现要素：

针对现有技术中存在的不足之处，本实用新型的目的是提供一种设计合理，调节自如，降低家属及医护人员工作强度的具有防侧滑和防下滑功能的护理床。

为实现上述目的，本实用新型所采用的技术方案是：

一种具有防侧滑和防下滑功能的护理床，包括主床架、安装于主床架上的组合床板，主床架的床头端和床尾端均设有两个床腿，所述床腿底部设有滑轮；所述主床架包括床边框、前横梁、中横梁、后横梁、后左纵梁和后右纵梁，该前、中、后横梁分别设置于床边框前、中间、后位置，该后左、右纵梁连接于中横梁和后横梁之间；所述组合床板包括前床板、铰接轴、后床板、后左侧翻板和后右侧翻板，该前床板铰接后床板的前端，后床板两侧分别经铰接轴铰接后左、右侧翻板；所述前横梁上安装有上翻装置，该上翻装置包括杠杆、电动液压顶，杠杆一端与电动液压顶连接，另一端与前床板铰接；所述后左侧翻板和后右侧翻板背面分别设有侧翻装置；所述侧翻装置包括侧翻电机、侧翻套筒、侧翻拉杆、侧翻连杆、侧翻顶杆和侧翻托板，侧翻电机连接侧翻套筒，侧翻套筒一端铰接于后左纵梁或后右纵梁上，翻转套筒的另一端经侧翻拉杆分别与侧翻连杆一端和侧翻顶杆的下端铰接于同一连接点，侧翻连杆的另一端铰接于后左纵梁或后右纵梁上，侧翻顶杆上端连接于后左、右侧翻板背面设置的侧翻托板。

本实用新型的有益效果是：组合床板的前床板可通过上翻装置进行自动化调节，而且后左、右翻侧板通过侧翻装置实现自动化调节，不仅调节自如，降低家属及医护人员工作强度，可控性强，而且可有效防止卧床患者在坐起来时可能发生侧滑或下滑现象。

附图说明

附图1为本实用新型的侧视图；

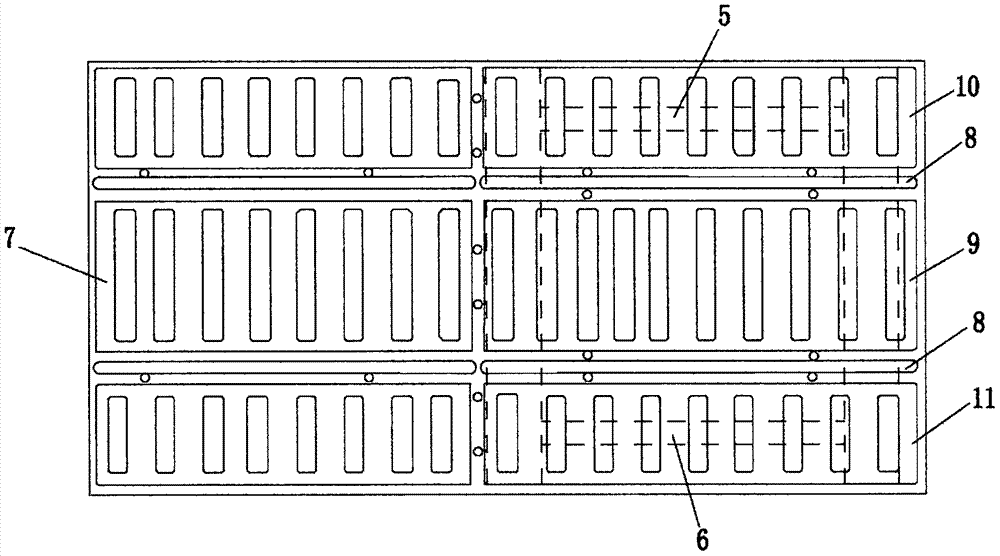

附图2为本实用新型的俯视图。

图中各标号分别是：(1)床边框，(2)前横梁，(3)中横梁，(4)后横梁，(5)后左纵梁，(6)后右纵梁，(7)前床板，(8)铰接轴，(9)后床板，(10)后左侧翻板，(11)后右侧翻板，(12)杠杆，(13)电动液压顶，(14)侧翻电机，(15)侧翻套筒，(16)侧翻拉杆，(17)侧翻连杆，(18)侧翻顶杆，(19)侧翻托板。

具体实施方式

下面结合附图对本实用新型作进一步的详细说明：

请参见图1和图2，本实用新型一种具有防侧滑和防下滑功能的护理床，包括主床架、安装于主床架上的组合床板，主床架的床头端和床尾端均设有两个床腿，所述床腿底部设有滑轮；所述主床架包括床边框1、前横梁2、中横梁3、后横梁4、后左纵梁5和后右纵梁6，该前、中、后横梁分别设置于床边框前、中间、后位置，该后左、右纵梁连接于中横梁3和后横梁4之间；所述组合床板包括前床板7、铰接轴8、后床板9、后左侧翻板10和后右侧翻板11，该前床板7铰接后床板9的前端，后床板9两侧分别经铰接轴8铰接后左、右侧翻板；所述前横梁上安装有上翻装置，该上翻装置包括杠杆12、电动液压顶13，杠杆12一端与电动液压顶连接，另一端与前床板7铰接；所述后左侧翻板10和后右侧翻板11背面分别设有侧翻装置；所述侧翻装置包括侧翻电机14、侧翻套筒15、侧翻拉杆16、侧翻连杆17、侧翻顶杆18和侧翻托板19，侧翻电机14连接侧翻套筒15，侧翻套筒15一端铰接于后左纵梁或后右纵梁上，翻转套筒15的另一端经侧翻拉杆16分别与侧翻连杆17一端和侧翻顶杆18的下端铰接于同一连接点，侧翻连杆18的另一端铰接于后左纵梁或后右纵梁上，侧翻顶杆18上端连接于后左、右侧翻板背面设置的侧翻托板19。

于本实施例中，在电动液压顶13的带动下，杠杆12拉动前床板7升起、降落；侧翻电机14经侧翻套筒15控制侧翻拉杆16拉伸，侧翻拉杆16拉伸由侧翻连杆17限制使侧翻顶杆18上升，侧翻顶杆18上升带动侧翻托板19顶紧后左、右侧翻板的背面旋转，实现翻身操作。

以上所述，仅是本实用新型的较佳实施例而已，并非对本实用新型作任何形式上的限制，任何熟悉本专业的技术人员可能利用上述揭示的技术内容加以变更或修饰为等同变化的等效实施例，但是凡未脱离本实用新型技术方案内容，依据本实用新型的技术实质对以上实施例所作的任何简单修改、等同变化与修饰，均仍属于本实用新型技术方案的范围内。
