一种医疗器械车的制作方法

本实用新型涉及医疗器械技术领域，具体为一种医疗器械车。

背景技术：

医疗器械车是医护人员在进行医用器械的运输、存放和使用的时候使用的一种工具，一般的医用器械车都只具有器械存放和运输的功能，不具备医学工具消毒的功能，当在病人需要急救是，医学用具得到污染，找不到新的医学用具，从而导致病人伤口二次感染，往往会造成严重的后果。

技术实现要素：

本实用新型的目的在于提供一种医疗器械车，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：包括车体，所述车体顶部的左侧设置有手柄，所述车体的底部设置有底座，所述底座的底部设置有万向轮，所述车体的左侧设置有蒸汽锅且蒸汽锅位于底座顶部的左侧，所述蒸汽锅的左侧固定安装有电瓶且电瓶位于底座顶部的左侧，所述蒸汽锅内部的底侧固定安装有加热铁，所述车体的左侧设置有气泵且气泵位于蒸汽锅的顶部，所述进风管的一端与蒸汽锅的顶部连通，所述进风管的另一端与气泵的进气口连通，所述气泵的出风口与出风管的一端连通，所述车体的内部设置有第一挡板，所述第一挡板与车体左侧的内壁形成消毒腔，所述出风管的另一端贯穿车体且延伸至消毒腔的内部，所述底座的底部设置有转动电机，所述转动电机的转轴贯穿底座且延伸至消毒腔的内部，所述转轴的表面设置有滚筒，所述滚筒的表面开设有放物槽，所述第一挡板的左侧设置有紫外线杀菌灯且紫外线杀菌灯位于消毒腔右侧的内壁，所述消毒腔的顶部活动安装有盖板且盖板位于第一挡板和车体之间，所述车体的内部设置有第二挡板且第二挡板位于第一挡板的右侧，所述车体的内部设置有置物箱且置物箱位于第一挡板和第二挡板之间，所述置物箱的内部设置有抽屉，所述抽屉的正表面固定安装有把手，所述第二挡板与车体右侧的内壁形成氧气腔，所述氧气腔的中轴处设置有氧气瓶且氧气瓶位于底座的顶部，所述氧气瓶右表面的顶部设置有阀门，所述氧气瓶的顶部与氧气管的一端连通，所述氧气管的另一端延伸至氧气腔的外部，所述氧气腔内壁的两侧对称设置有夹紧装置。

优选的，所述夹紧装置包括空心柱，所述空心柱的内部设置有弹簧，所述弹簧靠进氧气瓶的一端活动连接有挡板，所述空心柱内壁的两侧均设置有挡块且两块挡块位于挡板靠近氧气瓶的一侧，所述挡板靠近氧气瓶的一侧固定安装有连接柱，所述连接柱远离挡板的一端固定安装有卡爪。

优选的，所述手柄的表面设置有防滑套，所述防滑套的表面设置有防滑纹。

优选的，所述万向轮的数量为四个，且四个万向轮分别固定安装在底座底部的四角。

与现有技术相比，本实用新型的有益效果是：该医疗器械车，通过蒸汽锅的加热铁使蒸汽锅中的水沸腾产生气体，经过气泵输送至消毒腔，和紫外线杀菌灯进行两次消毒，且医疗用具和外界接触时间较少，两次消毒使得医疗用具随时可以使用，在急救时医疗用具污染后可以随时进行消毒，消毒效率高，使用方便，省时省力，适用性强，使用时抽屉中能够放置急救器械和急救药品、物品，利用医疗器械车的空间，方便医护人员的使用，减小了医护人员的工作强度，从而提高医护人员的工作效率，通过氧气腔中的氧气瓶，打开阀门使氧气通过氧气管，输送至病人的呼吸罩内，可以随时对病人进行急救，很好的应对病人突发病情缺氧的问题，效果好，使用方便，大大的减少了病人的突发状况。

附图说明

图1为本实用新型结构剖面图；

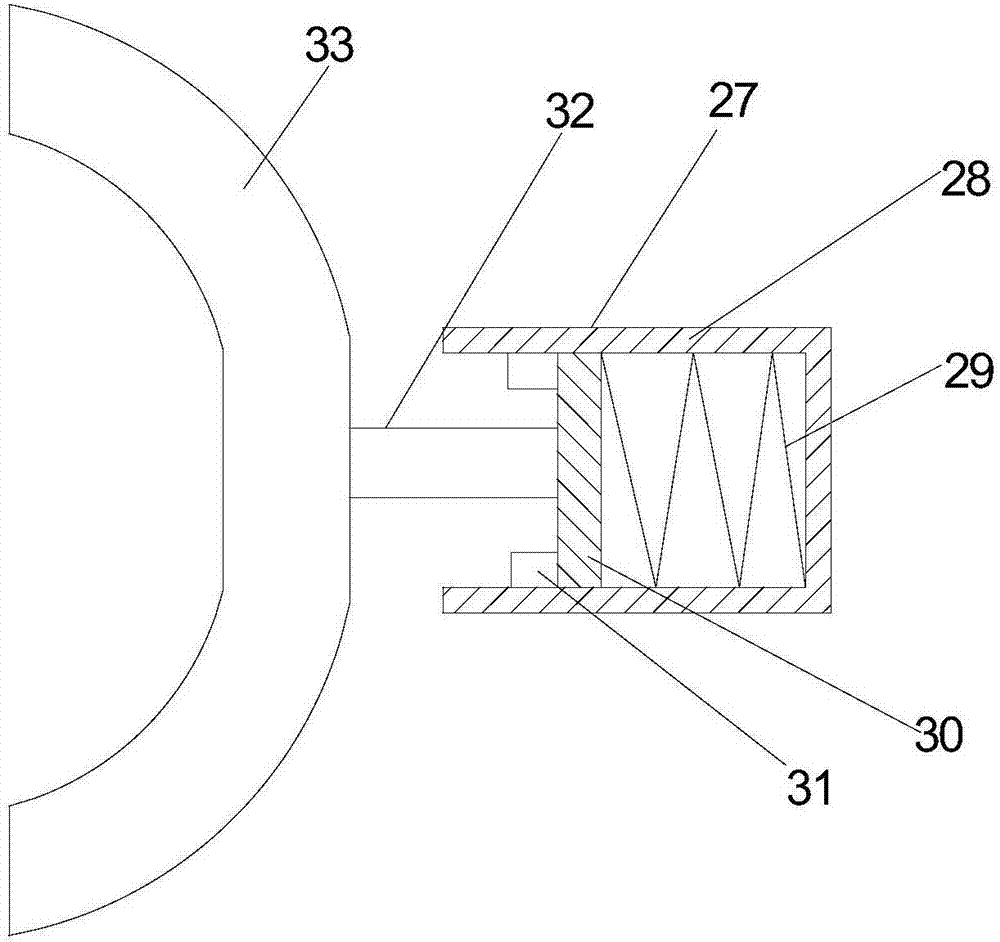

图2为本实用新型夹紧装置的结构示意图。

图中：1车体、2手柄、3底座、4万向轮、5蒸汽锅、6电瓶、7加热铁、8气泵、9进风管、10出风管、11第一挡板、12消毒腔、13转动电机、14转轴、15滚筒、16放物槽、17紫外线杀菌灯、18盖板、19第二挡板、20置物箱、21抽屉、22把手、23氧气腔、24氧气瓶、25阀门、26氧气管、27夹紧装置、28空心柱、29弹簧、30挡板、31挡块、32连接柱、33卡爪、34防滑套。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种医疗器械车，包括车体1，车体1顶部的左侧设置有手柄2，手柄2的表面设置有防滑套34，防滑套34的表面设置有防滑纹，车体1的底部设置有底座3，底座3的底部设置有万向轮4，万向轮3的数量为四个，且四个万向轮4分别固定安装在底座3底部的四角，车体1的左侧设置有蒸汽锅5且蒸汽锅5位于底座3顶部的左侧，蒸汽锅5的左侧固定安装有电瓶6且电瓶6位于底座3顶部的左侧，蒸汽锅5内部的底侧固定安装有加热铁7，车体1的左侧设置有气泵8且气泵8位于蒸汽锅5的顶部，进风管9的一端与蒸汽锅5的顶部连通，进风管9的另一端与气泵8的进气口连通，气泵8的出风口与出风管10的一端连通，车体1的内部设置有第一挡板11，第一挡板11与车体1左侧的内壁形成消毒腔12，出风管10的另一端贯穿车体1且延伸至消毒腔12的内部，底座3的底部设置有转动电机13，转动电机13的转轴14贯穿底座3且延伸至消毒腔12的内部，转轴14的表面设置有滚筒15，滚筒15的表面开设有放物槽16，放物槽16呈平行并列状，使消毒的面积平均，拿放时方便，第一挡板11的左侧设置有紫外线杀菌灯17且紫外线杀菌灯17位于消毒腔12右侧的内壁，消毒腔12的顶部活动安装有盖板18且盖板18位于第一挡板11和车体1之间，通过蒸汽锅5的加热铁7使蒸汽锅5中的水沸腾产生气体，经过气泵8输送至消毒腔12，和紫外线杀菌灯17进行两次消毒，且医疗用具和外界接触时间较少，两次消毒使得医疗用具随时可以使用，在急救时医疗用具污染可以随时进行消毒，消毒效率高，使用方便，省时省力，适用性强，车体1的内部设置有第二挡板19且第二挡板19位于第一挡板11的右侧，车体1的内部设置有置物箱20且置物箱20位于第一挡板11和第二挡板19之间，置物箱20的内部设置有抽屉21，使用时抽屉21中能够放置急救器械和急救药品、物品，利用医疗器械车的空间，方便医护人员的使用，减小了医护人员的工作强度，从而提高医护人员的工作效率，抽屉21的正表面固定安装有把手22，第二挡板19与车体1右侧的内壁形成氧气腔23，氧气腔23的中轴处设置有氧气瓶24且氧气瓶24位于底座3的顶部，氧气瓶24右表面的顶部设置有阀门25，氧气瓶24的顶部与氧气管26的一端连通，氧气管26的另一端延伸至氧气腔23的外部，氧气腔23内壁的两侧对称设置有夹紧装置27，夹紧装置27包括空心柱28，空心柱28的内部设置有弹簧29，弹簧29靠进氧气瓶24的一端活动连接有挡板30，空心柱28内壁的两侧均设置有挡块31且两块挡块31位于挡板30靠近氧气瓶24的一侧，挡板30靠近氧气瓶24的一侧固定安装有连接柱32，连接柱32远离挡板30的一端固定安装有卡爪33，通过氧气腔23中的氧气瓶24，打开阀门25使氧气通过氧气管26，输送至病人的呼吸罩内，可以随时对病人进行急救，很好的应对病人突发病情缺氧的问题，效果好，使用方便，大大的减少了病人的突发状况。

工作原理：使用时，把抽屉21拉开取出医疗用具，如果医疗用具受到污染，打开盖板18把医疗用具放入滚筒15表面的放物槽16内，打开电瓶6使加热铁7加热，使水沸腾产出蒸汽，再由气泵8输送至消毒腔12内进行消毒，再由紫外线杀菌灯17进行两次杀菌，达到高效消毒，如果病人缺氧，打开阀门25，把氧气管26接入病人的呼吸罩中，氧气便顺着氧气管26输送至病人口中，移动时通过车体1底部的万向轮4达到三百六十度旋转移动。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
