一种用于纸尿裤的单边固定折叠O型带装置的制作方法

本实用新型属于尿裤加工机械领域，具体涉及一种用于纸尿裤的单边固定折叠O型带装置。

背景技术：

纸尿裤是一种抛弃式的尿裤，一般由表面包覆层、吸收芯层和底布三个主要部分组成，以不织布或无纺布、 纸、 棉等材料制成，其用户群体主要有婴儿与成年人两大类，其中婴儿尿裤工艺过程是将表面包覆层、 吸收芯层和底布在拉伸状态下复合为一体后，将其两侧边缘依次进行折边处理，现有的折边设备在两压轮之后分别由一倾斜设置的压棒对尿裤边缘进行折边作业，由于压棒外侧没有限位设置， 容易造成尿裤的外边倾斜， 且折边后的尿裤宽度不能有效控制， 不利于标准化生产。

技术实现要素：

针对现有技术存在的不足，本实用新型目的是提供一种用于纸尿裤的单边固定折叠O型带装置，以解决现在的装置对折操作不便，而且使用不稳定，价格昂贵，给使用者带来了极大的不便的现象。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种用于纸尿裤的单边固定折叠O型带装置，其结构包括：轴套、驱动轴、第一轴承、驱动轮、支撑架、支撑杆、导向板、第二轴承、被动轴、被动轮、长脚支撑座、支撑杆II、固定块、铝过轮、铝过轮轴、第三轴承，所述轴套侧设有驱动轴，所述驱动轴与轴套固定连接，所述驱动轴侧设有第一轴承，所述第一轴承与驱动轴连接，所述驱动轴下设有驱动轮，所述驱动轮与驱动轴连接，所述第一轴承侧设有支撑架，所述第一轴承与支撑架固定连接，所述支撑架下设有长脚支撑座，所述长脚支撑座与支撑架连接，所述长脚支撑座侧设有支撑杆II，所述支撑杆II与长脚支撑座连接，所述支撑杆II下设有固定块，所述固定块与支撑杆II固定连接，所述固定块下设有铝过轮，所述铝过轮与固定块连接，所述铝过轮侧设有铝过轮轴，所述铝过轮轴与铝过轮连接，所述铝过轮轴下设有第三轴承，所述第三轴承与铝过轮轴连接。

进一步地，所述支撑杆上设有导向板，所述导向板与支撑杆连接，所述支撑杆下设有第二轴承，所述第二轴承与支撑杆连接。

进一步地，所述第二轴承侧设有被动轴，所述被动轴与第二轴承连接，所述被动轴侧设有被动轮，所述被动轮与被动轴连接。

本实用新型的有益效果，通过伺服电机带动同步轮带动驱动轮转动，产品下半部分贴着驱动轮外圈输送，随着驱动轮转动产品沿着O型带向后输送通过铝过轮将产品上半部分缓慢放倒，从而达到产品对中折叠前后整齐上下左右也不偏差。本实用新型对折操作方便，而且使用稳定，价格低廉，给使用者带来了极大的方便。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

图1为本实用新型一种用于纸尿裤的单边固定折叠O型带装置的结构示意图；

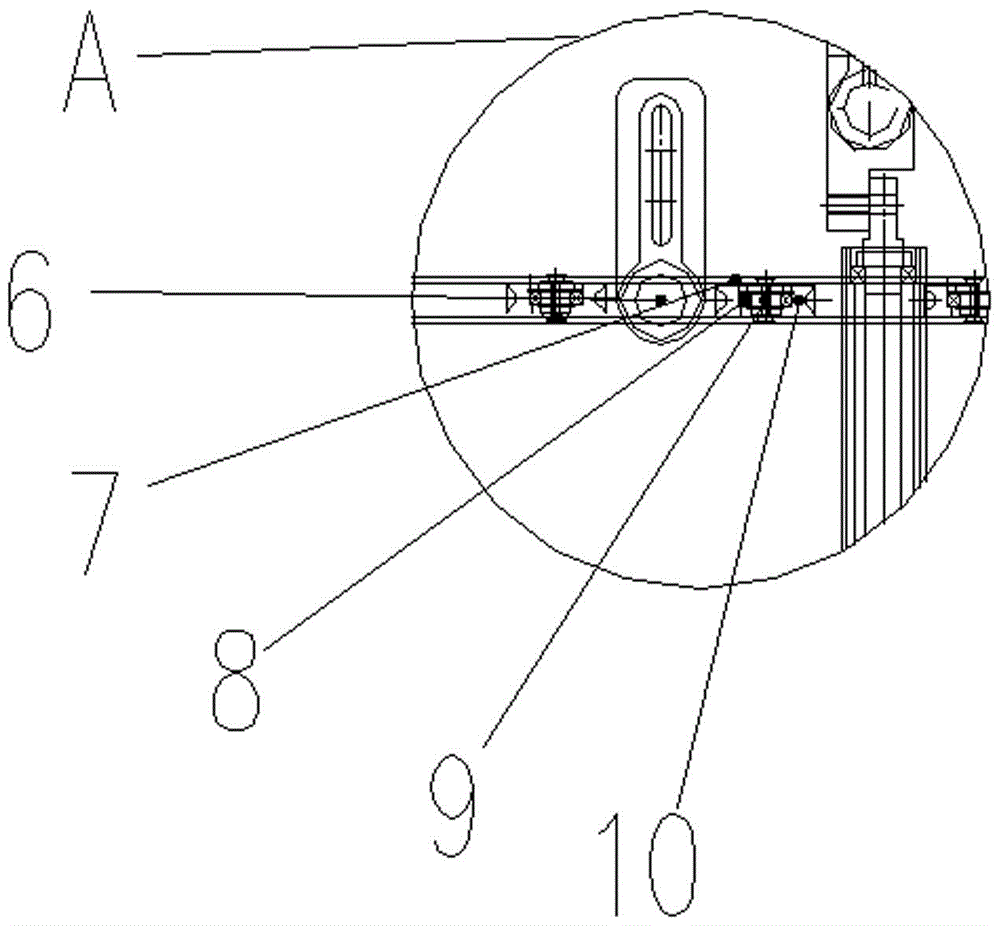

图2为本实用新型A部分放大图；

图3为本实用新型B部分放大图；

图4为本实用新型C部分放大图。

图中：1-轴套、2-驱动轴、3-第一轴承、4-驱动轮、5-支撑架、6-支撑杆、7-导向板、8-第二轴承、9-被动轴、10-被动轮、11-长脚支撑座、12-支撑杆II、13-固定块、14-铝过轮、15-铝过轮轴、16-第三轴承。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1、图2、图3与图4，本实用新型提供一种用于纸尿裤的单边固定折叠O型带装置技术方案：一种用于纸尿裤的单边固定折叠O型带装置，其结构包括：轴套1、驱动轴2、第一轴承3、驱动轮4、支撑架5、支撑杆6、导向板7、第二轴承8、被动轴9、被动轮10、长脚支撑座11、支撑杆II12、固定块13、铝过轮14、铝过轮轴15、第三轴承16，所述轴套1侧设有驱动轴2，驱动轴2与轴套1固定连接，所述驱动轴2侧设有第一轴承3，第一轴承3与驱动轴2连接，所述驱动轴2下设有驱动轮4，驱动轮4与驱动轴2连接，第一轴承3侧设有支撑架5，第一轴承3与支撑架5固定连接，支撑架5下设有长脚支撑座11，长脚支撑座11与支撑架5连接，长脚支撑座11侧设有支撑杆II12，支撑杆II12与长脚支撑座11连接，所述支撑杆II12下设有固定块13，固定块13与支撑杆II12固定连接，固定块13下设有铝过轮14，铝过轮14与固定块13连接，所述铝过轮14侧设有铝过轮轴15，铝过轮轴15与铝过轮14连接，所述铝过轮轴15下设有第三轴承16，第三轴承16与铝过轮轴15连接，支撑杆6上设有导向板7，导向板7与支撑杆6连接，所述支撑杆6下设有第二轴承8，第二轴承8与支撑杆6连接，所述第二轴承8侧设有被动轴9，被动轴9与第二轴承8连接，所述被动轴9侧设有被动轮10，被动轮10与被动轴9连接。

在进行使用时，通过伺服电机带动同步轮带动驱动轮4转动，产品下半部分贴着驱动轮4外圈输送，随着驱动轮4转动产品沿着O型带向后输送通过铝过轮14将产品上半部分缓慢放倒，从而达到产品对中折叠前后整齐上下左右也不偏差。本实用新型对折操作方便，而且使用稳定，价格低廉，给使用者带来了极大的方便。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点,对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
