一种多功能电焊面罩的制作方法

本实用新型涉及电焊面罩技术领域，具体属于一种多功能电焊面罩。

背景技术：

电焊面罩是指在焊割作业中起到保护作业人员安全的工具。通俗叫法为电焊帽；电焊面罩的作用：（1）眼睛保护：双重滤光，避免电弧产生的紫外线和红外线有害辐射，以及焊接强光对眼睛造成的伤害，杜绝电光性眼炎的发生；（2）面部防护：有效防止作业出现的飞溅物和有害体等对脸部造成侵害，降低皮肤灼伤症的发生；（3）呼吸防护：气流导向，有效减少焊接释放的有害气体和灰尘等对体内造成伤害，预防尘肺职业病的发生。

其中现有的电焊面罩根据结构不同分为手持式电焊面罩和头带式电焊帽，其中手持式电焊面罩应用最为广泛，在焊接时候将其移动到工人脸部前方，停止焊接时将其移开方便工人观察焊点情况，操作比较简单，但是需要工人空出一只手来拿着，逐渐被头带式电焊帽替代，但是现有头带式电焊帽没有手持式电焊面罩使用方便，且功能比较单一。

技术实现要素：

本实用新型的目的是提供了一种多功能电焊面罩，克服了现有技术的不足，结构简单，舒适性好，且功能多样化，实际应用价值高，符合市场需求。

为解决上述问题，本实用新型所采取的技术方案如下：

一种多功能电焊面罩，包括头盔和设置在头盔前方的翻转罩，所述的翻转罩前方设有与人体眼睛配合的透明板，下方设有出气管，侧方设有进气罩和吸水管，所述的透明板上设有翻转式挡光镜，所述的进气罩出气口位于翻转罩内侧，进气口位于翻转罩外侧且通过软管连接有气体发生装置，所述的吸水管通过软管连接有存水瓶。

在透明板上设有翻转式挡光镜，在焊接的时候放下挡光镜，观察焊点时候打开挡光镜，焊接和观察焊点均比较方便，同时侧方设置进气罩和吸水管，进气罩对头盔内不停的输送气体，以此来保证面罩内空气流通，吸水管使工人在一些高空作业中可以很方便且及时的喝水，同时翻转罩底部还设有出气管，进入到头盔内的气体大多从侧方无方向的漏出，其中有部分被出气管所引导形成一个定向的气流，定向的气流可以有效的将焊接时产生的烟吹离面部位置，降低焊接对人体的毒害。

进一步，所述的出气管为方形结构，出气方向倾斜向下。

进一步，所述的气体发生装置位于头盔后方，且配合有电源，所述的气体发生装置底部进气位置设有过滤网。

进一步，所述的吸水管为蛇形管。

进一步，所述的气体发生装置为气泵或鼓风机。

本实用新型与现有技术相比较，本实用新型的实施效果如下：

本实用新型所述一种多功能电焊面罩，结构简单，舒适性好，且功能多样化，实际应用价值高，符合市场需求。

附图说明

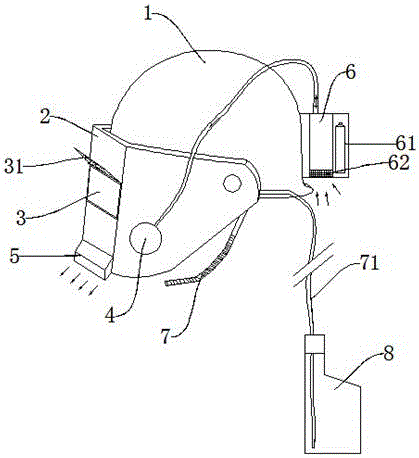

图1为本实用新型挡光镜闭合状态结构示意图。

图2为本实用新型挡光镜打开状态结构示意图。

具体实施方式

下面结合实施例对本发明作进一步的描述，但本发明不仅限于这些实例，在为脱离本发明宗旨的前提下，所为任何改进均落在本发明的保护范围之内。

如图所示，本实用新型所述的一种多功能电焊面罩，包括头盔1和设置在头盔前方的翻转罩2，所述的翻转罩2前方设有与人体眼睛配合的透明板3，下方设有出气管5，侧方设有进气罩4和吸水管7，所述的透明板3上设有翻转式挡光镜31，所述的进气罩4出气口位于翻转罩2内侧，进气口位于翻转罩2外侧且通过软管连接有气体发生装置6，所述的吸水管7通过软管连接有存水瓶8；所述的出气管5为方形结构，出气方向倾斜向下；所述的气体发生装置6位于头盔1后方，且配合有电源61，所述的气体发生装置61底部进气位置设有过滤网62；所述的吸水管7为蛇形管；所述的气体发生装置6为气泵或鼓风机。
