本实用新型涉及一种医疗用具，特别涉及一种一次性鼻饲管滴注器。

背景技术：

现今临床鼻饲患者均由护士使用空针推注，对需要缓慢滴注配置营养液管喂的患者无正规的滴注管，每个科室方式都不统一，但几乎都是输液器改装后予以滴注，存在不正规、易污染、固定不牢固、易脱落等缺点。

技术实现要素：

本实用新型旨在提供一种一次性鼻饲管滴注器，不但能有效用于鼻饲患者，还能规范临床上操作，并且接口牢固，不易脱落，可大大提高护理人员对鼻饲患者的工作效率。

为达到上述目的，本实用新型采用的技术方案如下：

本实用新型公开的一次性鼻饲管滴注器，包括储液袋、Y型管、茂菲氏滴管、流速控制器、鼻饲管接头，所述储液袋顶部与Y型管的主管连接，所述Y型管两条支管的自由端分别设有瓶针，Y型管两条支管分别连接有进气管，两条进气管的自由端分别设有过滤头，所述储液袋底部、茂菲氏滴管、流速控制器、鼻饲管接头依次由导管串连，所述鼻饲管接头为圆台型，鼻饲管接头与导管连接端的直径大于鼻饲管接头自由端的直径。

优选的，所述鼻饲管接头的外侧壁设有环状的防滑凸楞。

优选的，所述鼻饲管接头的外侧壁设有螺纹。

进一步的，所述储液袋为透明材质。

进一步的，所述储液袋设有刻度。

优选的，所述储液袋设有标签。

优选的，所述Y型管的两条支管分别设有导管夹。

本实用新型具有以下有益效果：

1.鼻饲管接头为圆台形具有锥度，能够与不同型号的鼻饲管连接；

2.鼻饲管接头的外侧壁设有环状的防滑凸楞，更能有效的与鼻饲管连接，防止滑脱同时防止营养液外渗；

3.鼻饲管接头的外侧壁设有螺纹，连接时通过旋转的方式能够使得与鼻饲管的连接更紧密、更牢固；

4.标签可注明：“营养液”及“时间”等，这样既能有效区别静脉输液管，又能明确营养液滴注时间，以免营养液滴注时间过长，导致过期；

5.使用本实用新型能够规范操作，可体现医院的水平及管理模式，同时避免营养液污染或外渗造成浪费，导致医患纠纷等情况；

6.本实用新型能有效减少护理人员对鼻饲患者所花费的时间，能提高工作效率，减少不必要的麻烦。

附图说明

图1为本实用新型的结构示意图；

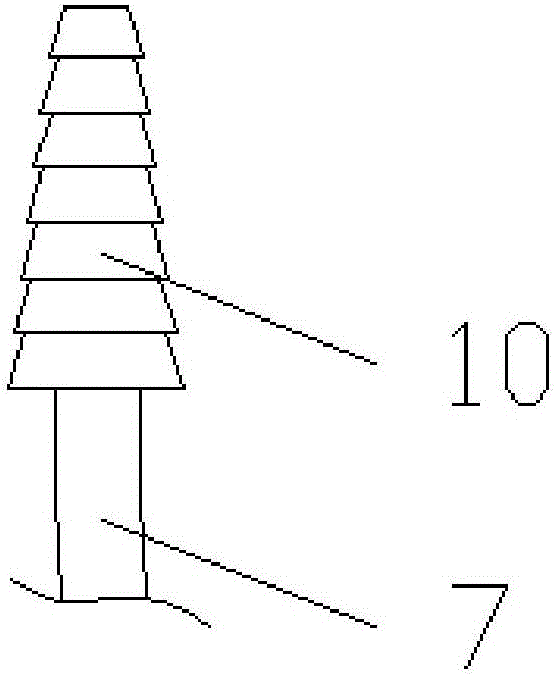

图2为图1中A部实施例一的放大视图；

图3为图1中A部实施例二的放大视图；

图中：1-储液袋、2-Y型管、3-导管夹、4-瓶针、5-进气管、6-过滤头、7-导管、8-茂菲氏滴管、9-流速控制器、10-鼻饲管接头。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图，对本实用新型进行进一步详细说明。

实施例一：

如图1-2所示，本实用新型公开的一次性鼻饲管滴注器，包括储液袋1、Y型管2、茂菲氏滴管8、流速控制器9、鼻饲管接头10，储液袋1顶部与Y型管2的主管连接，Y型管2两条支管的自由端分别设有瓶针4，Y型管2两条支管分别连接有进气管5，两条进气管5的自由端分别设有过滤头6，储液袋1底部、茂菲氏滴管8、流速控制器9、鼻饲管接头10依次由导管7串连，鼻饲管接头10为圆台型，鼻饲管接头10与导管7连接端的直径大于鼻饲管接头10自由端的直径，鼻饲管接头10的外侧壁设有环状的防滑凸楞，储液袋1为透明材质，储液袋1设有刻度，储液袋1设有标签，Y型管2的两条支管分别设有导管夹3。

实施例二：

如图1、3所示，在实施例一的基础上，将鼻饲管接头10外侧壁的环状防滑凸楞替换成螺纹。与鼻饲管连接时，通过旋转的方式连接。

本实用新型的使用方法如下：

利用鼻饲管接头10将本实用新型与鼻饲管连接，然后通过瓶针4与营养液瓶连接，通过Y型管2的两根支管与两个导管夹3配合，实现不同营养液之间的转换或者混合，利用茂菲氏滴管8和流速控制器9配合可以控制营养液的流速。

当然，本实用新型还可有其它多种实施例，在不背离本实用新型精神及其实质的情况下，熟悉本领域的技术人员可根据本实用新型作出各种相应的改变和变形，但这些相应的改变和变形都应属于本实用新型所附的权利要求的保护范围。
