一种自热奶瓶的制作方法

本实用新型涉及婴幼儿用品领域，尤其涉及一种自热奶瓶。

背景技术：

面对孩子喝奶的问题，人们已经做了大量的努力和关心，但同时我们有往往还会遇到这样一个问题，孩子在喝奶的时候温度低了，会对肠胃不好。现有技术中的奶瓶均不具备自加热的功能模块，必须依赖外部能源进行加热，然而现实的育儿过程中并不是所有场合都具备外部电源或热源，因此，如何随时地对内部液体进行加热是个棘手问题。

技术实现要素：

针对现有技术的不足，本实用新型的目的旨在于提供一种自热奶瓶，本实用新型在奶瓶底部内装载一自发热化学发热体，使奶瓶可保温8小时至12小时，并且可以随时地为瓶体内液体进行加热。

为实现上述目的，本实用新型采用如下技术方案：

一种自热奶瓶，包括：

瓶体，该瓶体的上端具有瓶口，该瓶体的底部为一传热导板；

瓶盖，该瓶盖可拆卸地连接于瓶口，该瓶盖用于防止瓶体内液体往外溢出，该瓶盖的上端中部设置有一过渡连接环，所述过渡连接环的中心处穿接一软质奶嘴，该软质奶嘴用于供婴幼儿吮吸瓶体内的液体；

底盖，所述底盖内具有一容纳腔，该底盖可拆卸地连接于瓶体下端；

发热体，用于加热瓶体内的液体。

优选地，所述瓶口的外侧面设置有外螺纹，所述瓶盖的内侧面设置有与所述外螺纹配合的内螺纹。

优选地，所述底盖螺纹连接于瓶体下端。

优选地，该发热体内充填待受触发的自发热物料。

相比于现有技术，本实用新型具有可拆卸地连接于瓶体的底盖和发热体，所述底盖内具有一容纳腔，该底盖可拆卸地连接于瓶体下端；该发热体藏于容纳腔内，该发热体为现有技术中的暖包，其内部充填了待受触发的发热化学物质，使用本实用新型时，首先拧开底盖，然后触发发热体，让其对外供热，之后将该发热体放入容纳腔，最后拧紧底盖。用完的发热体可以被弃置或再吸热重复使用。整个过程无需电源及火源，因此无安全隐患，本实用新型成本低廉，并且有利于保护孩子身体，使宝宝健康成长。综上，本实用新型具有广阔的行业应用前景。

附图说明

图1为本实用新型的爆炸图；

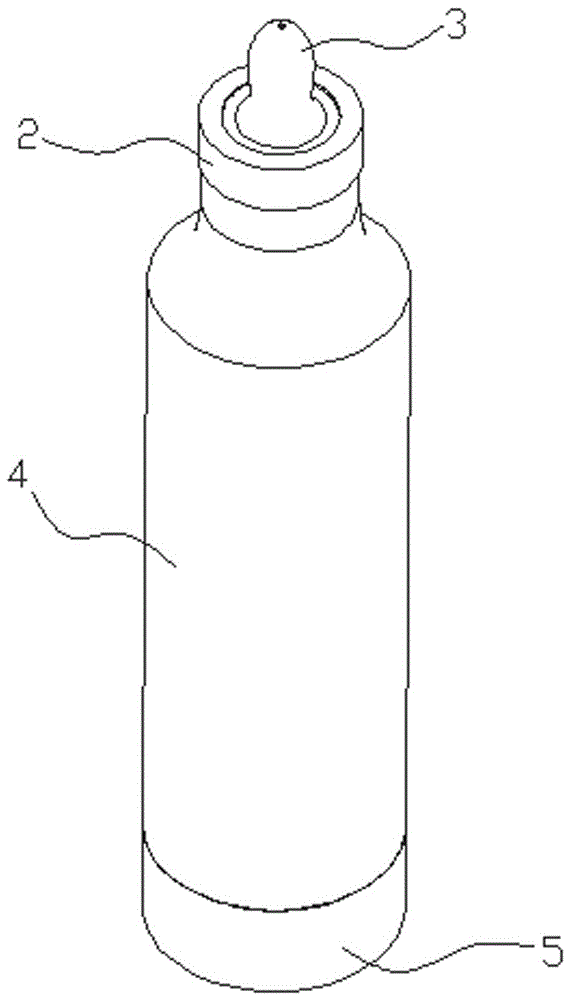

图2为本实用新型整体外观示意图；

图3为本实用新型的剖面图；

其中，1、瓶体；2、瓶盖；3、奶嘴；4、发热体；5、底盖；6、传热导板。

具体实施方式

下面，结合附图以及具体实施方式，对本实用新型做进一步描述：

如图1-图3所示，

一种自热奶瓶，包括：瓶体1、瓶盖2、底盖5和发热体4。

该瓶体1的上端具有瓶口，该瓶体1的底部为一传热导板6；该瓶盖2可拆卸地连接于瓶口，该瓶盖2用于防止瓶体1内液体往外溢出，该瓶盖2的上端中部设置有一过渡连接环，所述过渡连接环的中心处穿接一软质奶嘴3，该软质奶嘴3用于供婴幼儿吮吸瓶体内的液体；所述底盖5内具有一容纳腔，该底盖5可拆卸地连接于瓶体1下端；该发热体4用于加热瓶体1内的液体。

作为一种优选的方案，所述瓶口的外侧面设置有外螺纹，所述瓶盖2的内侧面设置有与所述外螺纹配合的内螺纹。

作为一种优选的方案，所述底盖5螺纹连接于瓶体1下端。

作为一种优选的方案，该发热体4内充填待受触发的自发热物料。该待受触发的自发热物料为现有技术中的受触发发热化学物料，在非人为的触发情况下，该发热体4不对外释放热量。当有使用者触发发热体4内部的化学物料混合时，该发热体4对外释放热量。

对本领域的技术人员来说，可根据以上描述的技术方案以及构思，做出其它各种相应的改变以及形变，而所有的这些改变以及形变都应该属于本实用新型权利要求的保护范围之内。
