一种趣味儿童护理喂药装置的制作方法

本实用新型涉及儿童护理技术领域，具体涉及一种趣味儿童护理喂药装置。

背景技术：

通常儿童生病了，医生除了给儿童输液外，还要给儿童开些药配合治疗，可是给儿童喂药实在太困难，儿童都不愿意吃药，一看见让其吃药就会哭闹，因此给儿童喂药是很困扰医护人员的一件事情；通常做法是：若药是液态的混合剂之类，就直接将液态药倒汤匙，若是片剂或丸剂，就把其放入汤匙加适量的水将药研碎溶解，然后灌入儿童的口中，但由于儿童小，特别婴儿吞咽功能不完善，会引起呛咳及呕吐现象；甚至有时候还会因儿童的哭闹而打翻药匙，既浪费药又无法喂药，不利于儿童的症状解除。

如中国专利号CN201520649680.X，公告日期为2015年12月30日的发明专利中公开了一种儿童护理喂药装置，包括灌药活塞管、唇周挡片、奶嘴头、多个出液孔、伸入灌药管、减速连接管、活塞管密封盖、推进螺杆、旋转部、旋接轴承、送药活塞及多个出药孔；奶嘴头设在唇周挡片中部，出药孔设在唇周挡片中部，出液孔分布在奶嘴头端部；减速连接管与唇周挡片及灌药活塞管连接，活塞管密封盖旋接在灌药活塞管上，推进螺杆插在灌药活塞管内并与送药活塞连接，推进螺杆与旋转部连接，旋接轴承设在活塞管密封盖内并与推进螺杆旋接；伸入灌药管插在奶嘴头内。该实用新型能辅助医务人员给儿童喂药，减少儿童对药液的抗拒和吐药，能在放松患者的心情的情况下进行喂药，但该实用新型的药液旋转式推进方式不便于操作，同时由于有些药品容易沉淀，喂药前或喂药过程中可能需要摇晃使其混合均匀，但摇晃容易使装置内药液甩出，如果徒手捏住奶嘴头进行摇晃也不卫生。

技术实现要素：

一解决的技术问题

针对现有技术所存在的上述缺点，本实用新型提供了一种趣味儿童护理喂药装置，能够有效地克服现有技术所存在的不足，通过在药液室内设置旋转挡板，便于挡住药液出口摇动喂药装置使药液混合均匀，便于给药，还能够控制药液流量，本实用新型各部件之间装卸方便，注射器上的助推手柄大大便利了取药和给药操作，还具有吸引儿童的外形以及音乐播放功能和彩灯闪烁功能，能够使儿童在开心愉悦的过程中接受喂药，利于患者儿童的恢复。

二技术方案

为实现以上目的，本实用新型通过以下技术方案予以实现：

一种趣味儿童护理喂药装置，包括前半体和后半体，所述的前半体左端连接奶嘴，所述的前半体内设置药液室，所述的药液室的中间段设置旋转挡板，所述的药液室的横截面和所述的旋转挡板均为圆形，所述的旋转挡板的半径与所述的药液室的横截面的半径大小相等；所述的旋转挡板连接旋转手柄；所述的后半体内设置注射器、滚珠开关和音乐播放器，所述的后半体表面设置彩灯；所述的滚珠开关、所述的音乐播放器设置在所述的注射器的外部，所述的注射器的左端位于所述的后半体外部的部分为伸出部分，所述的注射器包含注射头、药液推杆和助推手柄，所述的前半体右端设置连接管，所述的伸出部分与所述的前半体通过所述的连接管连接，所述的滚珠开关与所述的音乐播放器、所述的彩灯相连。

更进一步地，所述的后半体的体积大于所述的前半体的体积。

更进一步地，所述的前半体和所述的后半体连接成“葫芦状”的喂药装置。

更进一步地，所述的奶嘴与所述的前半体通过螺纹连接，所述的奶嘴左端端部设置吮吸孔。

更进一步地，所述的旋转挡板与所述的旋转手柄的连接处的上方设置第一密封圈，所述的第一密封圈设置在所述的旋转手柄位于所述的前半体内的部分上。

更进一步地，所述的连接管内为螺纹连接，所述的连接管内设置第二密封圈。

三有益效果

采用本实用新型提供的技术方案，与已知的公有技术相比，具有如下有益效果：通过在药液室内设置旋转挡板，便于挡住药液出口摇动喂药装置使药液混合均匀，便于给药，还能够控制药液流量，本实用新型各部件之间装卸方便，注射器上的助推手柄大大便利了取药和给药操作，还具有吸引儿童的外形以及音乐播放功能和彩灯闪烁功能，能够使儿童在开心愉悦的过程中接受喂药，利于患者儿童的恢复。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍。显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型的结构示意图；

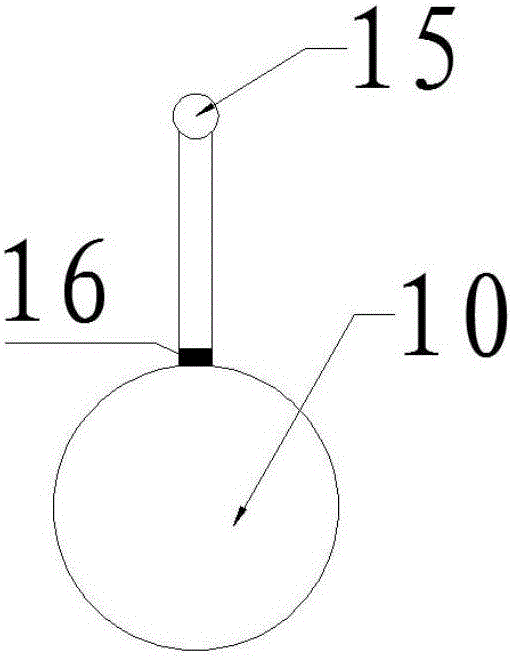

图2为本实用新型的旋转挡板的结构示意图；

图中的标号分别代表：1-前半体；2-后半体；3-注射器；4-药液推杆；5-助推手柄；6-注射头；7-连接管；8-药液室；9-奶嘴；10-旋转挡板；11-滚珠开关；12-音乐播放器；13-彩灯；14-伸出部分；15-旋转手柄；16-第一密封圈。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述。显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

下面结合实施例对本实用新型作进一步的描述。

实施例

本实施例的一种趣味儿童护理喂药装置，包括前半体1和后半体2，前半体1左端连接奶嘴9，前半体1内设置药液室8，药液室8的中间段设置旋转挡板10，药液室8的横截面和旋转挡板10均为圆形，旋转挡板10的半径与药液室8的横截面的半径大小相等；旋转挡板10连接旋转手柄15；后半体2内设置注射器3、滚珠开关11和音乐播放器12，后半体2表面设置彩灯13；滚珠开关11、音乐播放器12设置在注射器3的外部，注射器3的左端位于后半体2外部的部分为伸出部分14，注射器3包含注射头6、药液推杆4和助推手柄5，药液推杆4的右端面和助推手柄5左端面设置为弧形，前半体1右端设置连接管7，伸出部分14与前半体1通过连接管7连接，滚珠开关11与音乐播放器12、彩灯13相连；后半体2的体积大于前半体1的体积；前半体1和后半体2连接成“葫芦状”的喂药装置；奶嘴9与前半体1通过螺纹连接，奶嘴9左端端部设置吮吸孔；旋转挡板10与旋转手柄15的连接处的上方设置第一密封圈16，第一密封圈16设置在旋转手柄15位于前半体1内的部分上；连接管7内为螺纹连接，连接管7内设置第二密封圈；

本实用新型的使用过程为：注射器3的注射头6吸取混合好的药液后，将伸出部分14连接在连接管7上，旋转手柄15使旋转挡板10挡住药液，推动药液推杆4将药液推至药液室8，这时可以摇晃装置使药液混合均匀；旋转旋转手柄15并控制旋转角度还可控制药液流量；给儿童喂药时，滚珠开关11会随着后半体2的晃动而闭合，接通音乐播放器12播放儿歌，同时彩灯13闪烁吸引儿童注意力，彩灯13可以设置成动画片中的人物形象等使其更具有吸引力；特殊情况下如果需要快速强制给儿童喂药，则可借力于助推手柄5推动药液推杆4，这个过程医务人员或家长单手便可以完成操作，便于使用。

以上实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不会使相应技术方案的本质脱离本实用新型各实施例技术方案的精神和范围。
