一种新型一体化的牙种植体的制作方法

本实用新型涉及牙龈种植技术领域，具体涉及一种新型一体化的牙种植体。

背景技术：

虽然年龄的增长，牙齿的脱落给人们食用带来极大的不便，因此往人的口腔内植入牙齿体的技术也迅速发展起来。传统的向人口腔内置于牙齿体，通常都没有牙龈种植体，直接向牙龈内直接植入整个牙齿体。但是在植入的牙齿体根部没有种植牙龈，这样就造成整颗牙齿与口腔内的牙骨接触不好，牙齿体容易出现松动，需要再次对牙齿体进行修复或者把原来的牙齿体从口腔内取出，重新植入牙齿体，这样给使用者带来极大的不便和痛苦。

目前，已经有一些牙龈种植体，但是这种牙龈种植体的部件之间容易松动，与牙槽骨连接不稳固，进而引起牙龈种植体的上端连接的义齿松动，给患者者带来极大的不便。

技术实现要素：

本实用新型所要解决的技术问题是传统的牙齿体与牙骨接触不好，种植体的部件之间连接不好，容易出现松动的技术问题，本实用新型目的在于提供一种新型一体化的牙种植体，采用牙龈固定器、连接件、牙龈成型器等结构将牙齿体与牙龈稳定接触，在牙龈固定器上设置螺旋型凹槽，可在口腔内快速种植出牙龈，解决现有植入口腔内的牙齿体与牙骨接触差，容易松动等技术问题。

本实用新型通过下述技术方案实现：

一种新型一体化的牙种植体，包括牙龈成型器、牙龈固定器，位于牙龈成型器和牙龈固定器之间的连接件；牙龈成型器为中空管体，牙龈成型器包括一体成型的牙龈成型器上部和牙龈成型器下部，牙龈成型器上部的形状与牙冠形状适配；连接件与牙龈固定器为一体成型结构，连接件包括一体成型的连接件上部和连接件下部，连接件上部的形状与牙龈成型器上部形状适配，连接件下部的外表面设置环形的内凹圆弧面。

优选，所述牙龈成型器、牙龈固定器、连接件为一体成型结构。

优选，所述连接件为中空管体结构，位于连接件下部的内凹圆弧面的直径从连接件下部与连接件上部的连接端至连接件下部的中端依次减小，连接件下部的中端至连接件下部的底端的直径依次增加。

优选，所述牙龈成型器、牙龈固定器、连接件的中心轴线在一条直线上。

优选，所述牙龈成型器上部的直径大于牙龈成型器下部的直径。

优选，所述连接件上部的直径小于连接件下部的直径。

优选，所述牙龈固定器的底部为光滑圆弧面。

优选，所述牙龈固定器的外表面设有光滑的螺旋型凹槽，螺旋型凹槽的螺距为h，h为1-30mm，螺旋型凹槽的上升角为a，a为15—60°。

优选，所述牙龈成型器由玻璃陶瓷材料制成。

优选，所述牙龈固定器由钛合金材料制成。

本实用新型与现有技术相比，具有如下的优点和有益效果：

（1）本实用新型采用牙龈固定器、牙龈成型器，牙龈固定器植入牙龈内，可在牙龈固定器周围形成优质的牙龈，利于在牙齿成型器的上端安装牙齿本体。

（2）本实用新型采用牙龈固定器、牙龈成型器、连接件，三者一体化成型，牙龈成型器位于牙龈内，在牙龈固定器上设置螺旋型凹槽，并对螺旋型凹槽的螺距，上升角进行设定，利于牙龈成型器与牙槽骨的稳定接触，与牙骨接触性好，排斥力小，不会出现松动现象，牙齿体植入成功率高。

（3）本实用新型中牙龈固定器、牙龈成型器、连接体均为中空结构，且中心轴线均位于同一条直线上，采用上述设置后，可在牙龈成型器上安装牙齿体，且牙齿体能与本实用新型所述的种植体很好的配合，也能与周围正常的牙齿或植入的牙齿体很好的适配，延长牙齿体的使用周期。

附图说明

此处所说明的附图用来提供对本实用新型实施例的进一步理解，构成本申请的一部分，并不构成对本实用新型实施例的限定。在附图中：

图1为本实用新型结构示意图；

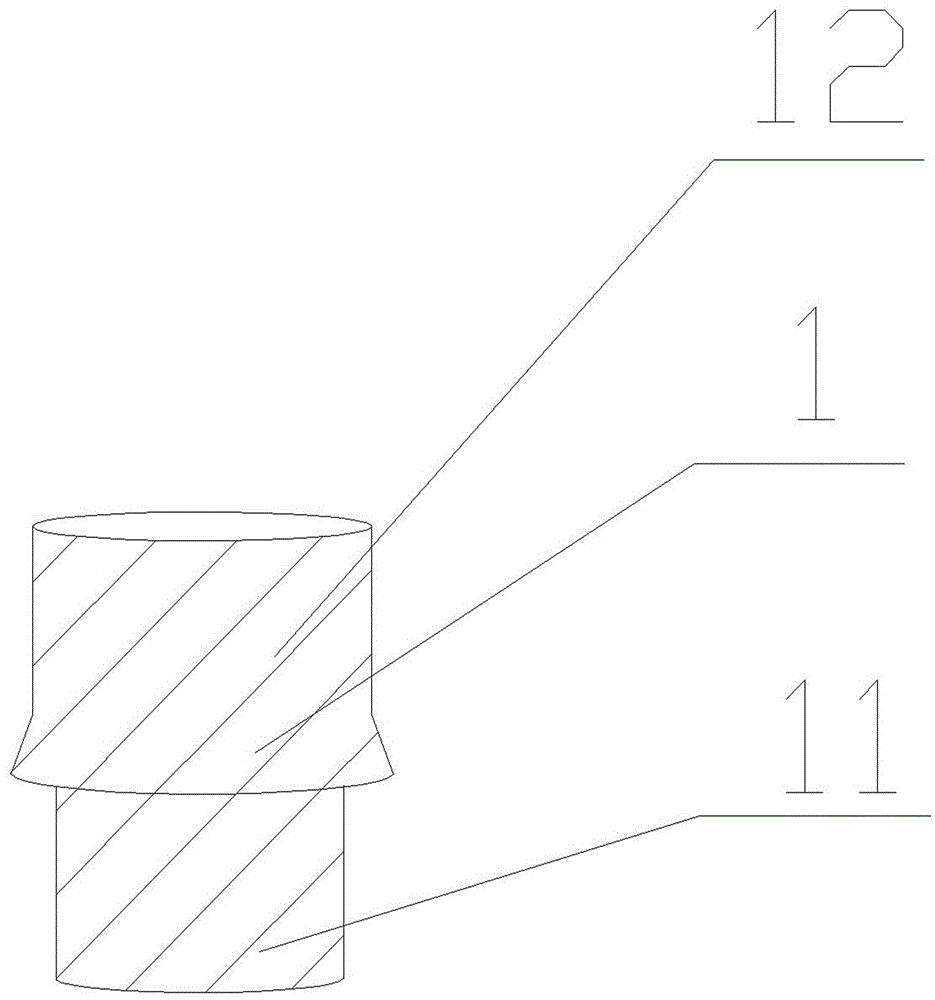

图2为本实用新型中牙龈成型器的结构示意图；

图3为本实用新型中连接件的结构示意图；

图4为本实用新型中牙龈固定器的结构示意图；

附图中标记及相应的零部件名称：

1-牙龈成型器，2-连接件，3-牙龈固定器，11-牙龈成型器下部，12-牙龈成型器上部，21-连接件上部，22-连接件上部，23-内凹圆弧面，31-螺旋型凹槽。

具体实施方式

为使本实用新型的目的、技术方案和优点更加清楚明白，下面结合实施例和附图，对本实用新型作进一步的详细说明，本实用新型的示意性实施方式及其说明仅用于解释本实用新型，并不作为对本实用新型的限定。

实施例1：

如图1、图2、图3、图4所示，一种新型一体化的牙种植体，包括牙龈成型器1、牙龈固定器3，位于牙龈成型器1和牙龈固定器3之间的连接件2；牙龈成型器1为中空管体，牙龈成型器1包括一体成型的牙龈成型器上部12和牙龈成型器下部11，牙龈成型器上部12的形状与牙冠形状适配；连接件2与牙龈固定器3为一体成型结构，连接件2包括一体成型的连接件上部21和连接件下部22，连接件上部21的形状与牙龈成型器上部12形状适配，连接件下部22的外表面设置环形的内凹圆弧面23。

其中，牙龈固定器3与义齿或牙冠适配连接，牙龈固定器3、连接件2、牙龈成型器1为一体成型结构，避免部件之间出现松动，进而与牙槽骨接触不好。

在连接件下部22的外表面设置环形的内凹圆弧面23便于与牙槽骨接触，内凹圆弧面23表面形成新的牙齿组织，实现人工假体与骨组织有机结合为一体结构。

其中，所述连接件2为中空管体结构，位于连接件下部22的内凹圆弧面22的直径从连接件下部22与连接件上部21的连接端至连接件下部22的中端依次减小，连接件下部22的中端至连接件下部22的底端的直径依次增加。对连接件2表面的直径限定，以连接件2的中端为对称轴，连接件2呈对称结构，如此设置，连接件2与周围骨组织受力均匀，接触面积大。

其中，所述牙龈成型器1、牙龈固定器3、连接件2的中心轴线在一条直线上。

其中，所述牙龈成型器上部12的直径大于牙龈成型器下部11的直径。

其中，所述连接件上部21的直径小于连接件下部22的直径。

其中，所述牙龈固定器3的底部为光滑圆弧面。光滑圆弧面的设置，牙龈固定器3与骨组织面积大，接触良好，能够很好的与骨组织结合在一起。

其中，所述牙龈固定器3的外表面设有光滑的螺旋型凹槽31，螺旋型凹槽31的螺距为h，h为1-30mm，螺旋型凹槽（31）的上升角为a，a为15—60°。螺旋型凹槽31的设置，便于牙龈固定器3的外周表面与骨组织的接触，与其形成为一体结构。

其中，所述牙龈成型器1由玻璃陶瓷材料制成。

所述牙龈固定器3由钛合金材料制成。

实施例1所述的牙种植体，便于植入后向该愈合区内凹处长入，牙种植体与骨组织结合为一体结构，极大的缩短了恢复周期，该人工结构与牙槽骨紧密连接，不易出现松动。

以上所述的具体实施方式，对本实用新型的目的、技术方案和有益效果进行了进一步详细说明，所应理解的是，以上所述仅为本实用新型的具体实施方式而已，并不用于限定本实用新型的保护范围，凡在本实用新型的精神和原则之内，所做的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
