一种大容量可观滴数集尿瓶的制作方法

本实用新型涉及医疗用具
技术领域：
，具体来说是一种大容量可观滴数集尿瓶。
背景技术：

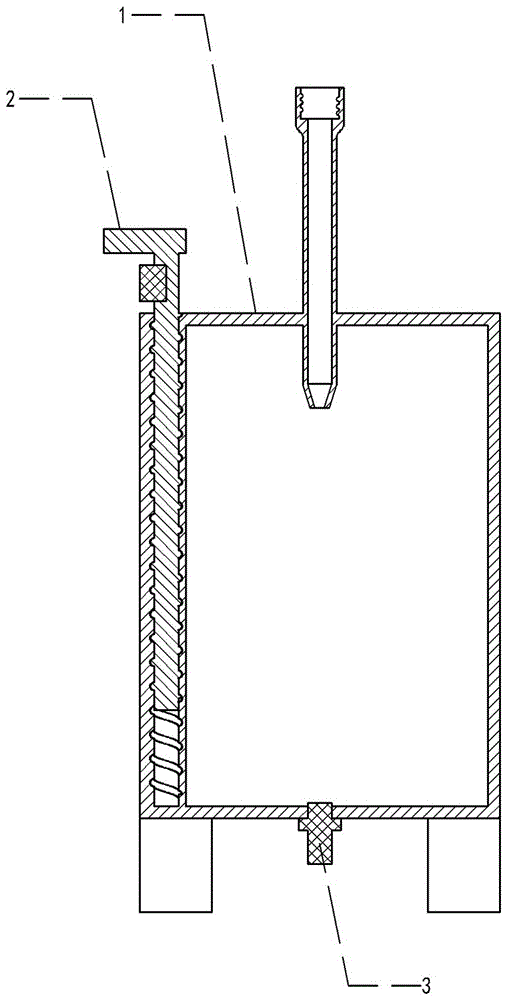

：:临床上所有需要进行持续膀胱冲洗的患者，是将膀胱内的血液冲洗出，防止血凝固堵塞导尿管，同时观察是否活动性出血，出血量及颜色；根据患者冲洗颜色的不同调节冲洗速度，过去使用的一次性引流袋容量小和无滴数，倾倒频繁无法观察到冲洗液和尿液引流出的量、速度，不容易观察冲洗管路是否通畅和堵管，特别是术后麻醉为清醒患者，感觉不敏感，膀胱内积聚大量冲洗液易导致膀胱破裂。技术实现要素：:本实用新型的目的是提供一种大容量可观滴数集尿瓶。本实用新型是采用如下技术方案实现其发明目的的：一种大容量可观滴数集尿瓶，它由瓶体1、磁式调节挂钩2、旋塞3组成；磁式调节挂钩2安装在瓶体1左侧；旋塞3安装在瓶体1底部；所述瓶体1顶部设有滴管1-1；所述滴管1-1顶部设有连接接头1-1-1；所述滴管1-1底部设有滴管出口1-1-2；所述瓶体1左侧设有调节螺纹腔1-2，用于安装磁式调节挂钩2；所述瓶体1内部为瓶腔1-3，并在瓶体1底部中间位置设有底部螺纹孔1-3-1；所述瓶体1底部设有底脚1-4；所述瓶体1正面设有刻度线1-5，并间隔相同距离刻度线1-5设有刻度值1-6；所述刻度值1-6最高数值为3000，所述滴管1-1的底部要高于3000的刻度线位置；所述磁式调节挂钩2由调节丝杆部2-1、磁铁2-2组成；所述调节丝杆部2-1顶部为挂钩部2-1-1；所述调节丝杆部2-1插入调节螺纹腔1-2；所述旋塞3分成螺纹塞体3-1、手柄3-2两个部分；所述螺纹塞体3-1插入底部螺纹孔1-3-1。由于采用了以上技术，本实用新型较好的实现了其发明目的，本大容量可观滴数集尿瓶采用大容量的集尿瓶瓶体，可减少倾倒次数，在瓶体上设有滴管，方便连接引流管及引入引流液，瓶体正面的刻度线和刻度值能够准确判断引流液的液面及得出量值，可以有效观察持续膀胱冲洗患者冲洗的量和引流出的速度，还能及时发现患者是否堵管，减少堵管率；通过磁式调节挂钩能根据患者实际需要调整集尿瓶的放置高度，再用磁铁加强固定；当引流液存量过大时，打开瓶体底部的旋塞及时排出引流液；瓶体透明容易观察引流液颜色，有效的对症进行治疗及护理。附图说明：附图1是本实用新型的整体结构示意图。附图2是本实用新型的剖面结构示意图。附图3是本实用新型标记1的剖面结构示意图。附图4是本实用新型标记1的结构示意图。附图5是本实用新型标记2的结构示意图。附图6是本实用新型标记3的结构示意图。附图标记说明见说明书最后一页表格。具体实施方式：下面结合附图对
发明内容作进一步说明：实施例1:由
发明内容可知，一种大容量可观滴数集尿瓶，它由瓶体1、磁式调节挂钩2、旋塞3组成；磁式调节挂钩2安装在瓶体1左侧；旋塞3安装在瓶体1底部；所述瓶体1顶部设有滴管1-1；所述滴管1-1顶部设有连接接头1-1-1；所述滴管1-1底部设有滴管出口1-1-2；所述瓶体1左侧设有调节螺纹腔1-2，用于安装磁式调节挂钩2；所述瓶体1内部为瓶腔1-3，并在瓶体1底部中间位置设有底部螺纹孔1-3-1；所述瓶体1底部设有底脚1-4；所述瓶体1正面设有刻度线1-5，并间隔相同距离刻度线1-5设有刻度值1-6；所述刻度值1-6最高数值为3000，所述滴管1-1的底部要高于3000的刻度线位置；所述磁式调节挂钩2由调节丝杆部2-1、磁铁2-2组成；所述调节丝杆部2-1顶部为挂钩部2-1-1；所述调节丝杆部2-1插入调节螺纹腔1-2；所述旋塞3分成螺纹塞体3-1、手柄3-2两个部分；所述螺纹塞体3-1插入底部螺纹孔1-3-1。本实用新型中所述的瓶体1是指：集尿瓶的瓶子主体；其上设有滴管1-1、调节螺纹腔1-2、瓶腔1-3、底脚1-4、刻度线1-5、刻度值1-6；其作用是收集引流液，观察持续膀胱冲洗患者冲洗的量和引流出的速度；其结构如附图3所示，其设计位置如附图1、2中标记1所示。本实用新型中所述的滴管1-1是指：设在瓶体1顶部的滴管，其底部最低位置高于最大为3000的刻度值1-6；其上设有连接接头1-1-1、滴管出口1-1-2；其作用是连接引流管，将引流液导入瓶体1；其结构如附图3所示，其设计位置如附图3中标记1-1所示。本实用新型中所述的连接接头1-1-1是指：连接接头；其作用是连接引流管；其设计位置如附图3中标记1-1-1所示。本实用新型中所述的滴管出口1-1-2是指：滴管出口；其作用是将引流液导入瓶体1；其设计位置如附图3中标记1-1-2所示。本实用新型中所述的调节螺纹腔1-2是指：调节螺纹腔；其作用是安装磁式调节挂钩2的调节丝杆部2-1，螺纹式结构方便调节磁式调节挂钩2的高度；其设计位置如附图3中标记1-2所示。本实用新型中所述的瓶腔1-3是指：瓶体1的内腔；其作用是盛放引流液；其设计位置如附图3中标记1-3所示。本实用新型中所述的底部螺纹孔1-3-1是指：瓶体1底部的螺纹孔；其作用是安装旋塞3；其设计位置如附图3中标记1-3-1所示。本实用新型中所述的底脚1-4是指：底脚；其作用是集尿瓶放置在地上使底脚1-4保证其平稳性；其设计位置如附图3中标记1-4所示。本实用新型中所述的刻度线1-5是指：瓶体1正面的刻度线；其作用是方便观察瓶体1内的引流液的液面位置，从而知道持续膀胱冲洗患者冲洗的量和引流出的速度；其设计位置如附图4中标记1-5所示。本实用新型中所述的刻度值1-6是指：瓶体1正面的刻度值，最高数值为3000；其作用是根据瓶体1内的引流液的液面位置所对应的刻度线1-5得到引流液的量值；其设计位置如附图4中标记1-6所示。本实用新型中所述的磁式调节挂钩2是指：磁式调节挂钩；其由调节丝杆部2-1、磁铁2-2组成；其作用是通过调节丝杆部2-1安装在调节螺纹腔1-2内的位置，改变瓶体1离床沿的高度，再用磁铁2-2固定在铁床上；其结构如附图5所示，其设计位置如附图1、2中标记2所示。本实用新型中所述的调节丝杆部2-1是指：调节丝杆部；其上设有挂钩部2-1-1；其作用是调节丝杆部2-1与调节螺纹腔1-2作螺纹传动，调整调节丝杆部2-1安装在瓶体1上的位置，改变瓶体1离床沿的高度，再用挂钩部2-1-1挂在床沿上，通过磁铁2-2加强固定；其结构如附图5所示，其设计位置如附图5中标记2-1所示。本实用新型中所述的挂钩部2-1-1是指：挂钩部；其作用是方便将瓶体1挂在床沿上，再通过磁铁2-2加强固定；其设计位置如附图5中标记2-1-1所示。本实用新型中所述的磁铁2-2是指：常规磁铁；其作用是瓶体1挂在床沿上后再通过磁铁2-2加强固定；其设计位置如附图5中标记2-2所示。本实用新型中所述的旋塞3是指：旋塞；旋塞3分成螺纹塞体3-1、手柄3-2两部分，其作用是方便排出引流液；其结构如附图6所示，其设计位置如附图1、2中标记3所示。本实用新型中所述的螺纹塞体3-1是指：螺纹塞体；其作用是螺纹塞体3-1安装在底部螺纹孔1-3-1内；其设计位置如附图6中标记3-1所示。本实用新型中所述的手柄3-2是指：手柄；其作用是方便用手拧紧或拧开旋塞3；其设计位置如附图6中标记3-2所示。标记数字标记名称标记数字标记名称1瓶体11-6刻度值1-61-1滴管1-12磁式调节挂钩21-1-1连接接头1-1-12-1调节丝杆部2-11-1-2滴管出口1-1-22-1-1挂钩部2-1-11-2调节螺纹腔1-22-2磁铁2-21-3瓶腔1-33旋塞31-3-1底部螺纹孔1-3-13-1螺纹塞体3-11-4底脚1-43-2手柄3-21-5刻度线1-5当前第1页1 2 3
