一种留置针固定装置的制作方法

本实用新型属于医疗用具领域，涉及一种留置针固定装置。

背景技术：

留置针的使用能减少患儿因反复静脉穿刺而造成的痛苦及对打针的恐惧感，减轻家长的焦躁情绪，便于临床用药，急、危重患者的抢救用药，减轻护士的工作量，减少患儿疼痛，因而静脉留置针在临床广泛应用。

目前，患儿身上的留置针一般通过医用胶带简单固定，这种固定方式很不牢固，留置针容易脱落，甚至因发生位移而对患儿造成伤害。

技术实现要素：

本实用新型要达到的目的就是提供一种留置针固定装置，解决目前患儿身上的留置针固定不牢固的技术问题。

为了达到上述目的，本实用新型采用如下技术方案：一种留置针固定装置，包括弹性绑带和固定在弹性绑带上的弹性块，所述弹性块的下端面上设有用于卡接留置针的第一凹槽及用于卡接针管的第二凹槽，所述第一凹槽和第二凹槽相连通，所述弹性绑带的两端可拆卸连接。

进一步的，所述弹性绑带的一端设有条形连接片，所述条形连接片与弹性绑带形成通道，所述弹性绑带的另一端设有连接带，所述连接带的一个侧面上设有毛面和钩面。

采用上述技术方案后，本实用新型具有如下优点：

本实用新型中的弹性块设置了第一凹槽和第二凹槽，由于弹性块具有弹性，留置针嵌入第一凹槽的过程中会使第一凹槽撑开，第一凹槽的侧壁产生回弹力将留置针初步卡接紧固，同样的，连接留置针的针管也可以卡接在第二凹槽中，再通过弹性绑带绑接在患儿头部或躯干上，弹性绑带产生弹力进一步将留置针压紧于患儿皮肤上，使得留置针固定十分牢固，不易脱落。

附图说明

下面结合附图对本实用新型作进一步说明：

图1为本实用新型的结构示意图；

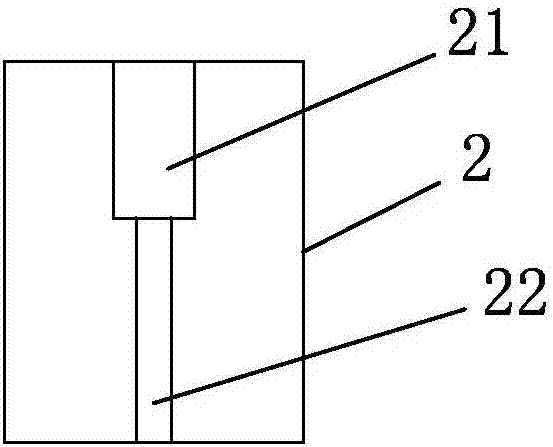

图2为弹性块的仰视图。

具体实施方式

如图1和图2所示，本实用新型提供一种留置针固定装置，包括弹性绑带1和固定在弹性绑带1上的弹性块2，弹性块2的下端面上设有用于卡接留置针的第一凹槽21及用于卡接针管的第二凹槽22，第一凹槽21和第二凹槽22相连通，弹性绑带1的两端可拆卸连接，第一凹槽的宽度比留置针的最大直径小，第二凹槽的宽度比针管的外径小，由于弹性块2具有弹性，留置针嵌入第一凹槽21的过程中会使第一凹槽21撑开，第一凹槽21的侧壁产生回弹力将留置针初步卡接紧固，同样的，连接留置针的针管也可以卡接在第二凹槽22中，再通过弹性绑带1绑接在患儿头部或躯干上，弹性绑带1产生弹力进一步将留置针压紧于患儿皮肤上，使得留置针固定十分牢固，不易脱落。

为了使弹性绑带1绑接更加牢固，弹性绑带1的一端设有条形连接片3，条形连接片3 与弹性绑带1形成通道31，弹性绑带1的另一端设有连接带4，连接带4的一个侧面上设有毛面41和钩面42，连接带4可以穿过通道31，通过提拉连接带4就可以使弹性绑带1绑接于患儿的头部或躯干，实现弹性绑带1绑接松紧程度的调节，弹性绑带1绑接的松紧调节到合适程度后，通过毛面41与钩面42粘接，就可以完成弹性绑带1的绑接，操作十分方便。

除上述优选实施例外，本实用新型还有其他的实施方式，本领域技术人员可以根据本实用新型作出各种改变和变形，只要不脱离本实用新型的精神，均应属于本实用新型权利要求书中所定义的范围。
