一种普外科护理用消毒器的制作方法

本实用新型涉及医疗用品，具体是一种普外科护理用消毒器。

背景技术：

医院或卫生院中，在给患者打针、吊水或者擦拭伤口时，必须用消毒棉进行消毒，以往的消毒方法就是医疗人员直接用手捏取棉球对皮肤进行擦拭，或则用镊子夹取棉球擦拭，这样既不卫生，还有可能对患者的皮肤造成伤害，而且现有的操作都是使用棉球或者是棉签浸泡消毒液然后取出进行消毒，但是反复浸泡然后取出，这样长时间后到导致消毒液浑浊，容易变质，使其消毒效果不佳，对皮肤消毒的时候有一定的影响，而且此类的操作也非常不卫生，容易造成伤口感染，本实用新型的目的在于提供一种普外科护理用消毒器，以解决上述背景技术中提出的问题。

技术实现要素：

为实现上述目的，本实用新型提供如下技术方案：

一种普外科护理用消毒器，包括消毒器本体，所述消毒器本体主要是由推杆、顶杆、把手、推送筒、容纳腔A、顶盖、铰链、卡扣、隔板、拉手、消毒棉签、容纳腔B、管道、电磁阀、护罩、喷阀、按钮构成；所述消毒器本体的内部设置推杆，所述推杆与消毒器本体之间活动连接，所述推杆的端部设置顶杆，所述顶杆的端部与推杆之间固定连接，所述消毒器本体的端部设置把手，所述把手与消毒器本体之间固定连接，把手设置在消毒器本体的端部，所述消毒器本体的内部设置推送筒，所述顶杆的一端与推送筒内部相连通，推送筒的外侧设置容纳腔A，所述容纳腔A的内部设有消毒棉签，所述容纳腔A与推送筒之间固定连接；所述消毒器本体上设置容纳腔B，所述容纳腔B内部设有消毒液，所述容纳腔B与消毒器本体之间固定连接，所述消毒器本体的端部设置护罩，所述护罩与消毒器本体之间固定连接；所述推送筒的顶部设置开口，所述开口上设有隔板，所述隔板与推送筒之间滑动连接，所述隔板的端部设置拉手，所述拉手与隔板之间固定连接，通过拉手的作用将隔板抽出或者插入，从而控制消毒棉签进入推送筒的内部；所述护罩内部设有喷阀，所述喷阀与护罩的内壁固定连接，所述喷阀通过管道与容纳腔B内部相连通，所述管道与消毒器本体的外壁固定连接。

作为本实用新型进一步的方案：所述容纳腔A的顶部设置顶盖，所述顶盖的一端设有铰链，顶盖与容纳腔A之间通过铰链连接，所述顶盖的另一端设有卡扣，通过卡扣将顶盖与容纳前A之间连接。

作为本实用新型再进一步的方案：所述管道的端部设置电磁阀，所述电磁阀与管道的内壁固定连接，所述消毒器本体的推杆端部设置按钮，所述按钮与电磁阀之间电性连接，通过按钮控制电磁阀的打开与关闭。

与现有技术相比，本实用新型的有益效果是：本实用新型结构简单，使用方便，安全卫生，不容易滋生细菌导致伤口感染，而且消毒液通过喷阀喷涂在棉签上能够节约大量的资源，实用性强。

附图说明

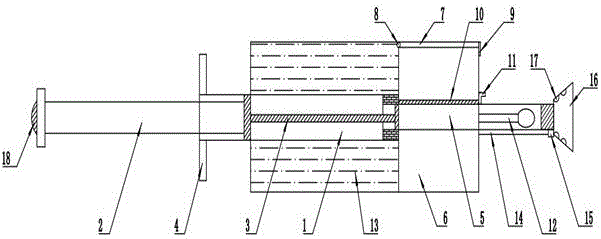

图1为普外科护理用消毒器的结构示意图。

图2为普外科护理用消毒器中容纳腔B的结构示意图。

图中：1-消毒器本体、2-推杆、3-顶杆、4-把手、5-推送筒、6-容纳腔A、7-顶盖、8-铰链、9-卡扣、10-隔板、11-拉手、12-消毒棉签、13-容纳腔B、14-管道、15-电磁阀、16-护罩、17-喷阀、18-按钮。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1-2，一种普外科护理用消毒器，包括消毒器本体1，所述消毒器本体1主要是由推杆2、顶杆3、把手4、推送筒5、容纳腔A6、顶盖7、铰链8、卡扣9、隔板10、拉手11、消毒棉签12、容纳腔B13、管道14、电磁阀15、护罩16、喷阀17、按钮18构成；所述消毒器本体1的内部设置推杆2，所述推杆2与消毒器本体1之间活动连接，所述推杆2的端部设置顶杆3，所述顶杆3的端部与推杆2之间固定连接，所述消毒器本体1的端部设置把手4，所述把手4与消毒器本体1之间固定连接，把手4设置在消毒器本体1的端部，所述消毒器本体1的内部设置推送筒5，所述顶杆3的一端与推送筒5内部相连通，推送筒5的外侧设置容纳腔A6，所述容纳腔A6的内部设有消毒棉签12，所述容纳腔A6与推送筒5之间固定连接；所述消毒器本体1上设置容纳腔B13，所述容纳腔B13内部设有消毒液，所述容纳腔B13与消毒器本体1之间固定连接，所述消毒器本体1的端部设置护罩16，所述护罩16与消毒器本体1之间固定连接。

本实用新型的工作原理是：所述容纳腔A6的顶部设置顶盖7，所述顶盖7的一端设有铰链8，顶盖7与容纳腔A6之间通过铰链8连接，所述顶盖7的另一端设有卡扣9，通过卡扣9将顶盖7与容纳前A6之间连接，所述推送筒5的顶部设置开口，所述开口上设有隔板10，所述隔板10与推送筒5之间滑动连接，所述隔板10的端部设置拉手11，所述拉手11与隔板10之间固定连接，通过拉手11的作用将隔板11抽出或者插入，从而控制消毒棉签12进入推送筒5的内部。

所述护罩16内部设有喷阀17，所述喷阀17与护罩16的内壁固定连接，所述喷阀17通过管道14与容纳腔B13内部相连通，所述管道14与消毒器本体1的外壁固定连接。

所述管道14的端部设置电磁阀15，所述电磁阀15与管道14的内壁固定连接，所述消毒器本体1的推杆2端部设置按钮18，所述按钮18与电磁阀15之间电性连接，通过按钮18控制电磁阀15的打开与关闭。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下做出各种变化。
