肿瘤内科上药装置的制作方法

本实用新型涉及一种医疗设备，尤其涉及一种肿瘤内科上药装置。

背景技术：

近些年，肿瘤的发病率越来越高，因为肿瘤的恶化而死亡的人数也居高不下，成了健康的主要杀手之一。肿瘤在进行治疗、手术后需要对患处进行上药护理，目前，上药都由医务人员手工完成，很不方便，上药也不均匀，不利于患处的恢复。

技术实现要素：

本实用新型的目的：提供一种肿瘤内科上药装置，结构简单，使用方便，成本低。

为了实现上述目的，本实用新型的技术方案是：

一种肿瘤内科上药装置，包括防溢上药盖、均匀分流装置、多个给药喷头连管、多个给药喷头、盖体支撑柱、防溢压板、输液管道、流量控制阀、手压泵、储药罐、底部凹陷部及吸液棉；所述的防溢上药盖为下端开口的中空弧面盖体结构，所述的底部凹陷部为圆环形结构，并向内凹陷设置在所述的防溢上药盖的底部边缘处，所述的吸液棉适配嵌装在所述的底部凹陷部内，所述的吸液棉的下端面低于所述的防溢上药盖的下端面；所述的均匀分流装置呈弧面结构适配嵌装在所述的防溢上药盖的内壁上，位于所述的防溢上药盖的顶部及上部，所述的多个给药喷头连管的一端分别均匀分布在所述的均匀分流装置上，所述的多个给药喷头连管的另一端分别与所述的多个给药喷头对应连接，位于所述的防溢上药盖内；所述的盖体支撑柱的下端固定连接在所述的防溢上药盖的顶部中央，所述的盖体支撑柱竖直设置，所述的防溢压板固定设置在所述的盖体支撑柱的上端，水平位于所述的防溢上药盖的正上方；所述的输液管道的一端贯穿所述的防溢上药盖并与所述的均匀分流装置连接，所述的输液管道的另一端与所述的储药罐连接，所述的储药罐上设有容量刻度线；所述的流量控制阀设置在所述的防溢压板上，位于所述的防溢压板的一侧端，所述的流量控制阀与所述的输液管道的中部连通；所述的手压泵设置在所述的输液管道上，位于所述的流量控制阀与所述的储药罐之间。

上述的肿瘤内科上药装置，其中，所述的防溢上药盖的下端边缘处设有硅胶条，所述的硅胶条与所述的防溢上药盖活动嵌装。

上述的肿瘤内科上药装置，其中，所述的防溢上药盖上嵌装有透明罩盖，位于所述的防溢上药盖的一侧。

上述的肿瘤内科上药装置，其中，所述的防溢压板上设有防脱提手，位于所述的防溢压板的顶部。

上述的肿瘤内科上药装置，其中，所述的盖体支撑柱的侧端设有挂环，所述的储药罐上设有挂钩，所述的储药罐通过所述的挂钩钩挂在所述的盖体支撑柱的挂环上。

本实用新型能用于为肿瘤患处上药，多个给药喷头通过均匀分流装置均匀分流并喷洒，上药快速且均匀。

附图说明

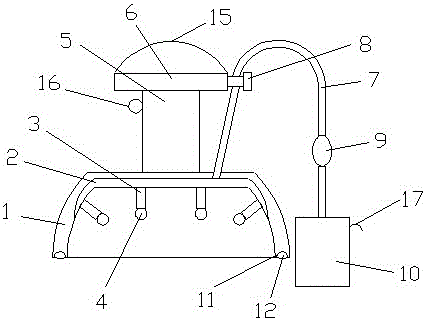

图1是本实用新型肿瘤内科上药装置的剖视图。

图2是本实用新型肿瘤内科上药装置的防溢上药盖的侧视图。

具体实施方式

以下结合附图进一步说明本实用新型的实施例。

请参见附图1所示，一种肿瘤内科上药装置，包括防溢上药盖1、均匀分流装置2、多个给药喷头连管3、多个给药喷头4、盖体支撑柱5、防溢压板6、输液管道7、流量控制阀8、手压泵9、储药罐10、底部凹陷部11及吸液棉12；所述的防溢上药盖1为下端开口的中空弧面盖体结构，所述的底部凹陷部11为圆环形结构，并向内凹陷设置在所述的防溢上药盖1的底部边缘处，所述的吸液棉12适配嵌装在所述的底部凹陷部11内，所述的吸液棉12的下端面低于所述的防溢上药盖1的下端面；所述的均匀分流装置2呈弧面结构适配嵌装在所述的防溢上药盖1的内壁上，位于所述的防溢上药盖1的顶部及上部，所述的多个给药喷头连管3的一端分别均匀分布在所述的均匀分流装置2上，所述的多个给药喷头连管3的另一端分别与所述的多个给药喷头4对应连接，位于所述的防溢上药盖1内；所述的盖体支撑柱5的下端固定连接在所述的防溢上药盖1的顶部中央，所述的盖体支撑柱5竖直设置，所述的防溢压板6固定设置在所述的盖体支撑柱5的上端，水平位于所述的防溢上药盖1的正上方；所述的输液管道7的一端贯穿所述的防溢上药盖1并与所述的均匀分流装置2连接，所述的输液管道7的另一端与所述的储药罐10连接，所述的储药罐10上设有容量刻度线；所述的流量控制阀8设置在所述的防溢压板6上，位于所述的防溢压板6的一侧端，所述的流量控制阀8与所述的输液管道7的中部连通；所述的手压泵9设置在所述的输液管道7上，位于所述的流量控制阀8与所述的储药罐10之间。

请参见附图2所示，所述的防溢上药盖1的下端边缘处设有硅胶条13，所述的硅胶条13与所述的防溢上药盖1活动嵌装，可拆卸，硅胶条13能与皮肤密封接触，亲肤性高，舒适且不易过敏。

所述的防溢上药盖1上嵌装有透明罩盖14，位于所述的防溢上药盖1的一侧，可用于观察上药的情况。

所述的防溢压板6上设有防脱提手15，位于所述的防溢压板6的顶部，便于提拿本实用新型，同时也方便防溢压板6的按压，不容易打滑脱手。

所述的盖体支撑柱5的侧端设有挂环16，所述的储药罐10上设有挂钩17，所述的储药罐10通过所述的挂钩17钩挂在所述的盖体支撑柱5的挂环16上，便于收纳，提拿时更方便。

使用时，手持防溢压板6，将防溢上药盖1罩盖在患处，药液罐装在储药罐10内，通过手压泵9将药液经输液管道7压入均匀分流装置2内，流量控制阀8可用于调节输液的流量；药液经多个给药喷头连管3通过多个给药喷头4均匀喷洒在患处，完成上药；若药液过多，可通过底部凹陷部11内的吸液棉12吸收，防止药液溢出弄脏衣物。

在本实用新型的描述中，需要理解的是，术语“下端”、“底部”、“上部”、“内”、“顶部”、“一端”、“上”、“另一端”、“中央”、“竖直”、“上方”、“上端”、“中部”、“一侧”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

在本实用新型的描述中，“多个”的含义是至少两个，例如两个，三个等，除非另有明确具体的限定。

在本实用新型中，除非另有明确的规定和限定，术语“设置”、“嵌装”、“连接”、“固定”、“贯穿”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

综上所述，本实用新型能用于为肿瘤患处上药，多个给药喷头通过均匀分流装置均匀分流并喷洒，上药快速且均匀。

以上所述仅为本实用新型的优选实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书内容所作的等效结构变换，或直接或间接运用附属在其他相关产品的技术领域，均同理包括在本实用新型的专利保护范围内。
