一种关节活动度测量仪的制作方法

本实用新型涉及医疗器械领域，尤其是涉及一种关节活动度测量仪。

背景技术：

关节活动度(Range of motion,ROM) 又称关节活动范围，是指关节活动时可达到的最大角度。关节活动范围的测定是评定肌肉、骨骼、神经病损病人的基本步骤，是评定关节运动功能损害的范围与程度的指标之一。

目前医学上常用关节活动度测量工具为量角器测量，在量角器测量时，不但操作繁琐，且容易受到多种外界因素的影响，例如体位规范、检测部位尽量暴露、同一患者由专人检测、使用同一量角器等，这些因素都会影响最终测量的结果。

技术实现要素：

本实用新型的目的在于提供一种关节活动度测量仪，以解决上述背景技术中提出的问题。

技术方案如下：包括底座、圆盘、螺栓、环形液体槽、指针和加液阀，所述底座两侧分别设有凹部，所述底座和圆盘上均设有螺栓孔,所述圆盘和底座通过螺栓紧固，所述圆盘为透明材质，圆盘内设置有环形液体槽，环形液体槽内加有带颜色的液体，所述圆盘上位于环形液体槽处环形设置有角度刻度，所述圆盘上设置有指针，所述加液阀安装在圆盘上，并与环形液体槽连通。

优选的，所述圆盘位于环形液体槽处设有两道角度反向标注的刻度。

优选的，所述底座和圆盘均由ABS塑料制成。

本使用新型的优点： 通过本装置可以直观的测量出关节的活动角度，使用简单，操作方便，通过设置加液阀，可以在测量仪内液体减少时加注液体，并方便将液位调零。

附图说明

图1是本实用新型结构示意图。

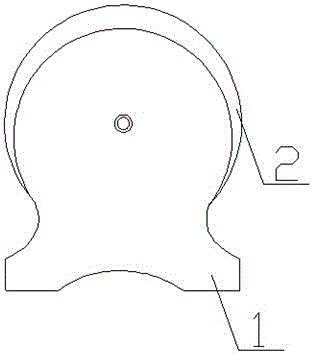

图2是本实用新型结构后视图。

具体实施方式

如图1所示，本实用新型包括：包括底座1、圆盘2、螺栓3、环形液体槽4、指针5和加液阀6，所述底座1两侧分别设有凹部，方便使用时用手握持，所述底座1和圆盘2上均设有螺栓孔,所述圆盘2和底座1通过螺栓3紧固，所述圆盘2为透明材质，圆盘2内设置有环形液体槽4，环形液体槽4内加有带颜色的液体，方便观察，所述圆盘2上位于环形液体槽4处环形设置有角度刻度，所述圆盘2上设置有指针5，所述加液阀6安装在圆盘2上，并与环形液体槽4连通，通过设置加液阀6，可以在测量仪内液体减少时加注液体，并方便将液位调零。

圆盘2位于环形液体槽4处设有两道角度反向标注的刻度，当测量不同部位而放置方式不同时，都能直接读数，不需要进行一次计算。

底座1和圆盘2均由ABS塑料制成，坚固耐用。

使用过程：使用前，首先调整圆盘2，使得环形液体槽4的液位处于刻度的零度，使用螺栓3将圆盘2和底座1锁紧；使用时，让病人举起上臂至最大程度，然后将测量仪的底座1放在上臂上，直接读出角度刻度上液位的读数，即可得到关节活动度。
