一种自带中药泡脚功能的现代化护理床的制作方法

本实用新型涉及医疗设备相关技术领域，具体是一种自带中药泡脚功能的现代化护理床。

背景技术：

护理床分为电动护理床及手动护理床，是行动不方便的病人在住院或居家护理时使用的病床，其主要目的是便于护理人员进行照顾，便于病人康复，其主要使用场合有各大医院、乡镇卫生院、社区卫生服务中心等。但是现有的骨科专用病床结构功能简单单一，当患者进行靠卧时，医生并不能根据不同的患者需求进行对应角度的操作，只能根据经验进行，导致靠背板的转动角度差异较大，影响患者舒适度，并且在患者的恢复过程中，传统病床并不提供任何的辅助按摩治疗措施，导致患者的腰部患处恢复效果不好，当患者需要进行相关的隐私保护时，周边的人员能够看清床上的一举一动，令患者很是尴尬，不仅如此，当患者在手术的恢复过程中，可能需要对腿部进行中药的浸泡处理，但是传统的床体并不具备这种要求，患者需要下床到疗养室单独进行处理才行，增加了患者的治疗难度，需要对传统的床体进行改进，以适应各种现代化护理床更高的使用要求。

技术实现要素：

本实用新型的目的在于提供一种自带中药泡脚功能的现代化护理床，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种自带中药泡脚功能的现代化护理床，包括床板体，其特征在于，所述床板体的左侧边缘位置设置有床头板，所述床板体的右侧边缘位置设置有床尾板，所述床板体的左侧板体上通过转轴铰接有依靠背板，所述依靠背板的板体后侧设置有液压伸缩杆，所述依靠背板的侧边中部位置还安装有量角器，所述量角器包括固定矩形底板，所述固定矩形底板的板体上设置有角度显示圆盘，所述角度显示圆盘的盘体下部沿着圆周方向设置有度数标尺，所述角度显示圆盘的中心位置设置有旋转球体，所述旋转球体的球体中心位置连接有牵拉绳，所述牵拉绳的底端设置有重锤，所述床板体的床体两侧边位置设置有防护挡栏，所述防护挡栏的栏体上套设有水平滑套，所述水平滑套上固定安装有餐食板，所述餐食板设置在床板体的正上方，所述床板体的下方设置有底座箱，所述底座箱的内腔底部设置有驱动电机，所述驱动电机的输出转轴通过防滑传送带连接至凸轮机构的转芯上，所述凸轮机构的轮体上方设置有转动轮，所述转动轮的轮体中心位置竖直安装有升降按摩杆，所述升降按摩杆的杆体设置在床板体中开设有导向滑槽，所述升降按摩杆的端部安装有按摩头，所述床头板和床尾板的上方通过支架固定设置有支撑长杆，所述支撑长杆的杆体上开设有水平滑槽，在水平滑槽的内部适配安装有两组滑轮，所述滑轮的下方固定设置有遮挡护帘，此外，所述床板体的右侧板边上还固定设置有L形踩踏板，所述L形踩踏板的竖直部位的右侧壁中部固定安装有坐块，所述L形踩踏板的水平部位上设置有中药泡脚桶。

作为本实用新型进一步的方案：所述液压伸缩杆穿过床板体的板面进行固定安装。

作为本实用新型再进一步的方案：所述度数标尺的四分之一的圆盘上均匀标注为0°-90°的数值。

作为本实用新型再进一步的方案：所述底座箱的左侧设置有储物箱。

作为本实用新型再进一步的方案：所述中药泡脚桶的内部设置有加热器。

与现有技术相比，本实用新型的有益效果是：本实用新型通过在传统依靠背板的侧边增设量角器，当进行患者的护理治疗过程中，依靠背板不断地调整角度，而角度显示圆盘由于是固定设置将会随着依靠背板同时进行旋转，此时的重锤在牛顿重力原理的作用下仍旧保持垂直向下的状态，此时牵拉绳指向的度数即为依靠背板抬起的度数，很好的解决了传统病床医生不能根据需要进行具体度数转动的问题，大大降低了护理医生的操作难度，提高了病人的舒适度；并且当患者进行日常的吃饭时不需要下床即可解决，餐食板还可通过水平滑套进行位置的不断变化，操作简单方便，增强了病床的实用性；当患者躺在床板上时，启动驱动电机后，凸轮机构即可在防滑传送带的带动下进行转动，由于凸轮的特殊结构使得转动轮能够沿着竖直方向进行重复的上升和下降，进而带动按摩头对患者进行舒适的按摩操作，使得患者的腰部能够得到疗养，加速了恢复进程，大大缩短了治疗时间；通过拉动遮挡护帘将能够看见的空间位置进行有效的遮住，很好的保护了患者的隐私不受外界的侵犯，使用效果好。

此外，通过在床体的尾部一侧增设有L形踩踏板，这样既能够便于身高较矮小的患者爬上床体，又能满足患者进行腿部养疗的需求，操作时，医务工作者只需通过向中药泡脚桶内加入治疗中药，打开加热器对其进行加热，患者坐在坐块上，将脚踏入中药泡脚桶中进行养疗即可，加速了患者腿部的血液循环，提高了治疗恢复效果，更进一步的增强了现代化护理床的实用性能。

附图说明

图1为一种自带中药泡脚功能的现代化护理床的结构示意图。

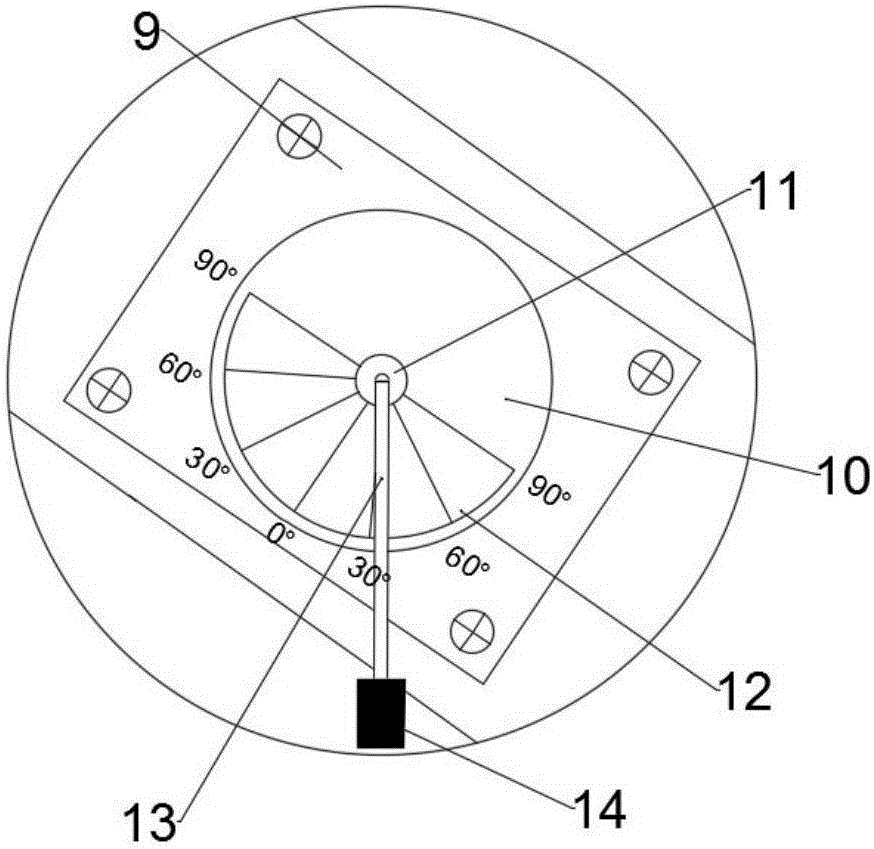

图2为图1中量角器的具体结构示意图。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型实施例中，一种自带中药泡脚功能的现代化护理床，包括床板体1，所述床板体1的左侧边缘位置设置有床头板2，所述床板体1的右侧边缘位置设置有床尾板3，所述床板体1的左侧板体上通过转轴铰接有依靠背板7，所述依靠背板7的板体后侧设置有液压伸缩杆6，所述液压伸缩杆6穿过床板体1的板面进行固定安装，所述依靠背板7的侧边中部位置还安装有量角器8，所述量角器8包括固定矩形底板9，所述固定矩形底板9的板体上设置有角度显示圆盘10，所述角度显示圆盘10的盘体下部沿着圆周方向设置有度数标尺12，所述度数标尺12的四分之一的圆盘上均匀标注为0°-90°的数值，所述角度显示圆盘10的中心位置设置有旋转球体11，所述旋转球体11的球体中心位置连接有牵拉绳13，所述牵拉绳13的底端设置有重锤14，这样通过在传统依靠背板7的侧边增设量角器8，当进行患者的护理治疗过程中，依靠背板7不断地调整角度，而角度显示圆盘10由于是固定设置将会随着依靠背板7同时进行旋转，此时的重锤14在牛顿重力原理的作用下仍旧保持垂直向下的状态，此时牵拉绳13指向的度数即为依靠背板7抬起的度数，很好的解决了传统病床医生不能根据需要进行具体度数转动的问题，大大降低了护理医生的操作难度，提高了病人的舒适度；所述床板体1的床体两侧边位置设置有防护挡栏22，所述防护挡栏22的栏体上套设有水平滑套23，所述水平滑套23上固定安装有餐食板24，所述餐食板24设置在床板体1的正上方，这样通过在床板体1的上方增设有可滑动的餐食板24，当患者进行日常的吃饭时不需要下床即可解决，餐食板24还可通过水平滑套23进行位置的不断变化，操作简单方便，增强了病床的实用性。

所述床板体1的下方设置有底座箱4，所述底座箱4的内腔底部设置有驱动电机16，所述驱动电机16的输出转轴通过防滑传送带17连接至凸轮机构18的转芯上，所述凸轮机构18的轮体上方设置有转动轮19，所述转动轮19的轮体中心位置竖直安装有升降按摩杆20，所述升降按摩杆20的杆体设置在床板体1中开设有导向滑槽15，所述升降按摩杆20的端部安装有按摩头21，所述底座箱4的左侧设置有储物箱5，这样通过在床板体1下方增设相关的按摩组件，当患者躺在床板上时，启动驱动电机16后，凸轮机构18即可在防滑传送带17的带动下进行转动，由于凸轮的特殊结构使得转动轮19能够沿着竖直方向进行重复的上升和下降，进而带动按摩头21对患者进行舒适的按摩操作，使得患者的腰部能够得到疗养，加速了恢复进程，大大缩短了治疗时间；所述床头板2和床尾板3的上方通过支架固定设置有支撑长杆25，所述支撑长杆25的杆体上开设有水平滑槽，在水平滑槽的内部适配安装有两组滑轮26，所述滑轮26的下方固定设置有遮挡护帘27，这样通过在整个床体的上方增设遮挡护帘27，这样当患者在进行隐私行为时，即可通过拉动遮挡护帘27将能够看见的空间位置进行有效的遮住，很好的保护了患者的隐私不受外界的侵犯，使用效果好。

此外，所述床板体1的右侧板边上还固定设置有L形踩踏板28，所述L形踩踏板28的竖直部位的右侧壁中部固定安装有坐块31，所述L形踩踏板28的水平部位上设置有中药泡脚桶29，所述中药泡脚桶29的内部设置有加热器30，这样通过在床体的尾部一侧增设有L形踩踏板28，既能够便于身高较矮小的患者爬上床体，又能满足患者进行腿部养疗的需求，操作时，医务工作者只需通过向中药泡脚桶29内加入治疗中药，打开加热器30对其进行加热，患者坐在坐块31上，将脚踏入中药泡脚桶29中进行养疗即可，加速了患者腿部的血液循环，提高了治疗恢复效果，更进一步的增强了现代化护理床的实用性能。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
