一种多功能端面棘轮式自发电按摩摇椅的制作方法

本实用新型涉及一种多功能端面棘轮式自发电按摩摇椅。

背景技术：

随着生活品质的提高，人们越来越重视身体的健康，各类保健按摩产品层出不穷，按摩椅更是多种多样。然而能把价格、舒适度、环保理念结合在一起性价比高的摇椅产品少之又少。

鉴于此，我们研究设计出新型多功能自发电式按摩摇椅，通过简单的机械结构及能量转换使其在摇椅使用过程中自发电，提供给按摩器及音响等设备使用。

技术实现要素：

本实用新型主要解决现有技术所存在的技术缺陷及技术问题，从而提供一种可通过摇椅使用，自行发电，并将电能储存起来，用于音响、按摩垫等低电压设备充电及使用，从而实现资源多种利用的多功能端面棘轮式自发电按摩摇椅。

本实用新型是一种多功能端面棘轮式自发电按摩摇椅，包括摇椅、自发电装置和电力传递组件，所述自发电装置设置在摇椅下部的空档部位，所述摇椅上设置有按摩坐垫，所述按摩坐垫覆盖在摇椅表面，所述摇椅的靠背处的左右两侧分别设置有一个小音箱，所述按摩坐垫右侧设置有遥控器，所述自发电装置包括：第一立式轴承座、空心轴杆、第一端面棘轮、第二端面棘轮、丝杠、顶板、圆带、带轮、飞轮、大齿轮、小齿轮、轴杆、第二立式轴承座、发电机组、蓄电池和弹簧，所述摇椅上设置有摇椅后摇臂，所述第一立式轴承座置设置在摇椅后摇臂的下方，所述丝杠与摇椅后摇臂可移动连接，所述丝杠分别与弹簧、第一端面棘轮和第二端面棘轮相连，所述第一立式轴承座、空心轴杆、第一端面棘轮、第二端面棘轮、丝杠和顶板从下往上依次相连，所述圆带右端与带轮相连，所述圆带左端与第一端面棘轮相连，所述飞轮、大齿轮和第二立式轴承座设置在带轮下方，所述飞轮、大齿轮和第二立式轴承座从上往下依次同轴连接，所述小齿轮设置在大齿轮右侧，所述小齿轮下方设置有轴杆，所述大齿轮和小齿轮相啮合，所述发电机组设置在第二立式轴承座下方，所述蓄电池设置在发电机组下方，所述第二端面棘轮上设置有丝杠螺母，所述蓄电池、小音箱、按摩坐垫和电力传递组件相互电性连接。

作为优选，所述蓄电池为板状蓄电池。

作为优选，所述蓄电池上设有USB接口。

本实用新型的有益效果是：丝杠在摇椅摇臂的作用下往下运动，在空心轴内弹簧的作用下弹起，在上下运动过程中带动第一端面棘轮和第二端面棘轮做圆周运动，并因为所采用的是端面棘轮，使得第一端面棘轮和第二端面棘轮不会因为丝杠抬起时反转。第二端面棘轮通过圆带带动带轮做圆周运动，圆带将转动传递给大齿轮。之后大齿轮带动小齿轮实现增速转动，大齿轮具有飞轮的作用储存能量进而实现了小齿轮持续高速转动，达到发电机所需转速，从而使得发电机发电。然后再由储电设备将电能传递给按摩坐垫，音响等。本实用新型可通过摇椅使用，自行发电，并将电能储存起来，用于音响、按摩垫等低电压设备充电及使用，从而实现资源多种利用。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1是本实用新型一种多功能端面棘轮式自发电按摩摇椅的主视图；

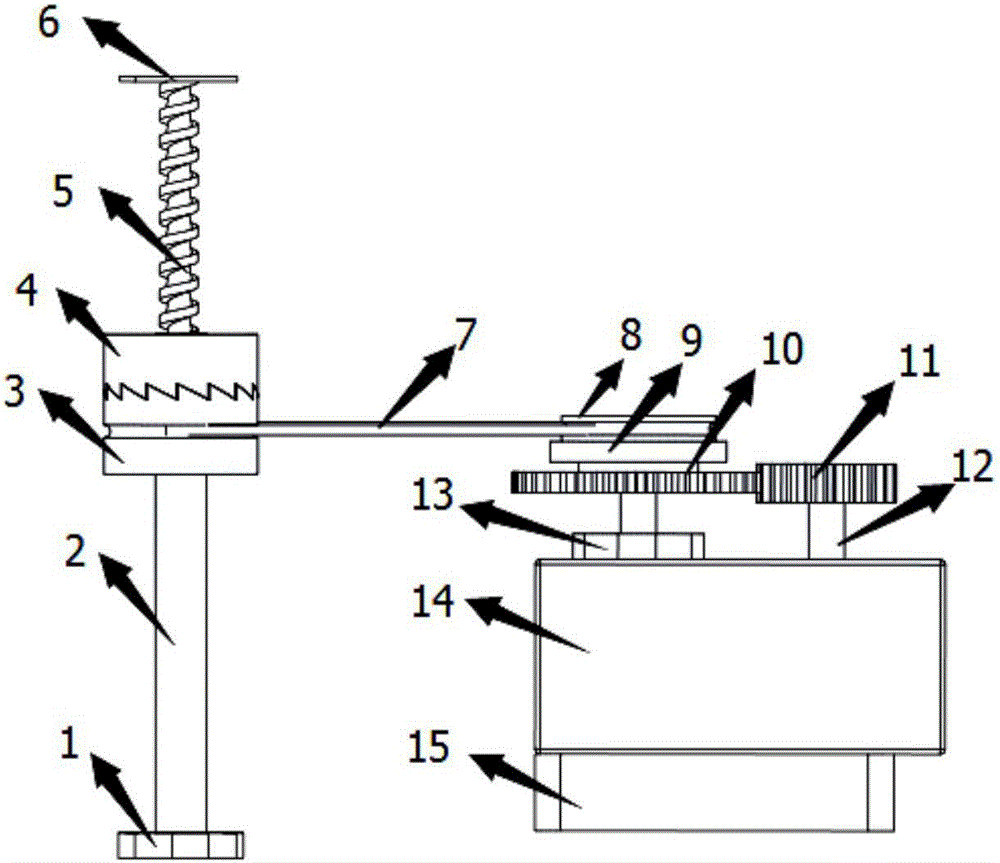

图2是本实用新型一种多功能端面棘轮式自发电按摩摇椅的自发电装置的主视图；

图3是本实用新型一种多功能端面棘轮式自发电按摩摇椅的自发电装置的俯视图；

图4是本实用新型一种多功能端面棘轮式自发电按摩摇椅的自发电装置的结构示意图。

具体实施方式

下面结合附图对本实用新型的优选实施例进行详细阐述，以使本实用新型的优点和特征能更易于被本领域技术人员理解，从而对本实用新型的保护范围做出更为清楚明确的界定。

如图1、2、3、4所示的一种多功能端面棘轮式自发电按摩摇椅，包括摇椅21、自发电装置24和电力传递组件(未图示)，所述自发电装置24设置在摇椅21下部的空档部位，所述摇椅21上设置有按摩坐垫20，所述按摩坐垫20覆盖在摇椅21表面，所述摇椅21的靠背处的左右两侧分别设置有一个小音箱19，所述按摩坐垫20右侧设置有遥控器(未图示)，所述自发电装置24包括：第一立式轴承座1、空心轴杆2、第一端面棘轮3、第二端面棘轮4、丝杠5、顶板6、圆带7、带轮8、飞轮9、大齿轮10、小齿轮11、轴杆12、第二立式轴承座13、发电机组14、蓄电池15和弹簧17，所述摇椅21上设置有摇椅后摇臂18，所述第一立式轴承座置1设置在摇椅后摇臂18的下方，所述丝杠5与摇椅后摇臂18可移动连接，所述丝杠5分别与弹簧17、第一端面棘轮3和第二端面棘轮4相连，所述第一立式轴承座1、空心轴杆2、第一端面棘轮3、第二端面棘轮4、丝杠5和顶板6从下往上依次相连，所述圆带7右端与带轮8相连，所述圆带7左端与第一端面棘轮3相连，所述飞轮9、大齿轮10和第二立式轴承座13设置在带轮8下方，所述飞轮9、大齿轮10和第二立式轴承座13从上往下依次同轴连接，所述小齿轮11设置在大齿轮10右侧，所述小齿轮11下方设置有轴杆12，所述大齿轮10和小齿轮11相啮合，所述发电机组14设置在第二立式轴承座13下方，所述蓄电池15设置在发电机组14下方，所述第二端面棘轮4上设置有丝杠螺母16，所述蓄电池15、小音箱19、按摩坐垫20和电力传递组件(未图示)相互电性连接。所述摇椅21表面设置有安全绝缘件(未图示)，所述安全绝缘件(未图示)为皮革。

所述蓄电池15为板状蓄电池，便于安装。

所述蓄电池14上设有USB接口(未图示)，便于给手机平板电脑等低电压设备充电。

本实用新型的有益效果是：丝杠在摇椅摇臂的作用下往下运动，在空心轴内弹簧的作用下弹起，在上下运动过程中带动第一端面棘轮和第二端面棘轮做圆周运动，并因为所采用的是端面棘轮，使得第一端面棘轮和第二端面棘轮不会因为丝杠抬起时反转。第二端面棘轮通过圆带带动带轮做圆周运动，圆带将转动传递给大齿轮。之后大齿轮带动小齿轮实现增速转动，大齿轮具有飞轮的作用储存能量进而实现了小齿轮持续高速转动，达到发电机所需转速，从而使得发电机发电。然后再由储电设备将电能传递给按摩坐垫，音响等。本实用新型可通过摇椅使用，自行发电，并将电能储存起来，用于音响、按摩垫等低电压设备充电及使用，从而实现资源多种利用。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
