羊水标本采集器的制作方法

本实用新型涉及医疗器械技术领域，尤其涉及一种羊水标本采集器。

背景技术：

现有技术中，在妊娠终末期的剖宫产手术中，或者自然分娩羊膜囊形成进行人工破膜时，常在直接暴露羊膜的状态下进行羊水采集，以便留取用于研究的生物样本。而现有技术中采集羊水通常用注射器，采集时羊水内易被孕妇的血液或分泌物所污染，且采集过程中由于操作失误还易于使注射器内的羊水反流，影响羊水抽取效率，降低采集到的羊水标本的质量。

技术实现要素：

本实用新型的目的就是为了解决上述问题，提供一种羊水标本采集器，其结构简单，使用方便、安全，采集羊水的过程中羊水不会发生反流情况，提高羊水抽取效率及羊水标本的质量。

为实现本实用新型的上述目的，本实用新型提供一种羊水标本采集器，包括：羊水采集装置，具有采集筒和环设于采集筒内壁的沿采集筒径向朝内延伸的采集针簇；羊水储存装置，具有收集筒和与收集筒活动连接的用于使收集筒内产生负压的活塞式推拉杆；其中，所述采集筒的下部与所述收集筒上部可拆卸连接。

其中，所述采集筒下部与所述收集筒上部插接或卡接或螺纹连接。

进一步的，还包括设置在所述采集筒下部开口处的单向阀。

其中，所述收集筒外壁设置用于标识容积的刻度尺。

其中，所述采集针簇包括多个第一采集针和长度小于第一采集针的多个第二采集针，且多个第一采集针和多个第二采集针沿所述采集筒周向间隔设置。

其中，所述采集针簇的采集针的针尖朝着所述采集筒中心轴的方向延伸。

与现有技术相比，本实用新型实施例的羊水标本采集器具有如下优点：

1、本实施例的羊水标本采集器，结构简单，使用方便，具有单向阀，使得采集羊水的过程中羊水不会发生反流情况，提高羊水抽取效率及羊水标本的质量。

2、本实施例的羊水标本采集器，采集针簇环设在采集筒内壁上，从而在采集羊水时，采集针簇不会伤及胎儿，提高安全性能。

下面结合附图对本实用新型实施例进行详细说明。

附图说明

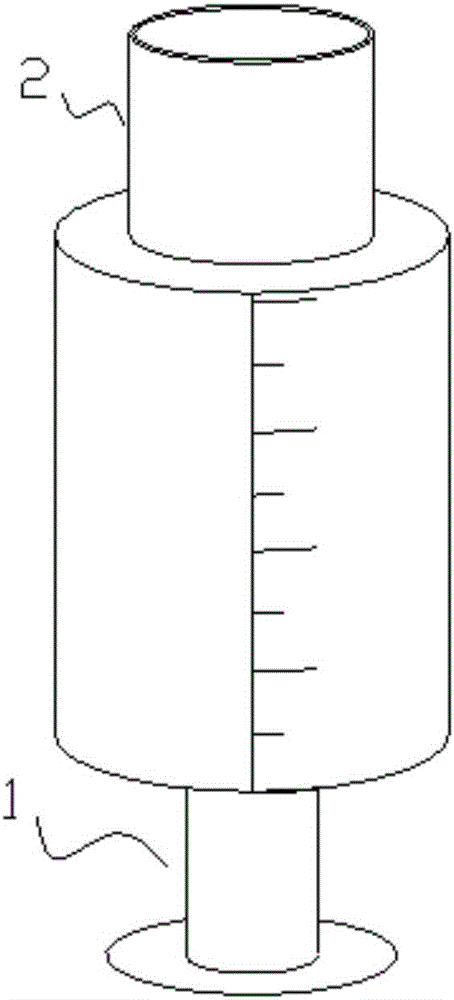

图1是本实用新型实施例的羊水标本采集器的装配图；

图2是本实用新型实施例的羊水储存装置的结构示意图；

图3是本实用新型实施例的羊水采集装置的结构示意图；

图4是图3中A-A向视图。

具体实施方式

如图1所示，为本实用新型实施例的羊水标本采集器的装配图，图2所示为羊水储存装置的结构示意图，图3所示为羊水采集装置的结构示意图，图4为图3中A-A向视图。

由图1-图4可知，本实施例的羊水标本采集器包括：羊水采集装置2，具有采集筒7和环设于采集筒7内壁的沿采集筒7径向朝内延伸的采集针簇8；羊水储存装置1，具有收集筒4和与收集筒4活动连接的用于使收集筒4内产生负压的活塞式推拉杆3；其中，采集筒7的下部与收集筒4上部可拆卸连接。

具体的，如图1所示，本实施例的羊水标本采集器包括：用于采集羊水的羊水采集装置2和用于储存羊水采集装置2采集到的羊水的羊水储存装置1。

其中，羊水采集装置2包括：其两端开口的呈圆筒状的采集筒7，上部开口用于与产妇的腹部接触，下部开口处用于与羊水储存装置1的收集筒4相连接，以便采集筒内部与收集筒内部相连通；环设在采集筒7内壁的采集针簇8(如图3、图4所示)，采集针簇8包括多个第一采集针和长度小于第一采集针的多个第二采集针，且多个第一采集针和多个第二采集针沿着采集筒周向间隔设置，每个采集针的针尖都沿采集筒7径向朝着采集筒中心轴的方向延伸；安装在采集筒7下部开口处的单向阀9，用于在使采集筒7内采集到的羊水流向收集筒4内的过程中，羊水不会反向流动到采集筒7内，从而防止羊水污染，提高羊水标本的收集质量。

其中，如图2所示，本实施例的羊水储存装置1包括：呈注射器针筒状的收集筒4，其上部与采集筒7的下部可拆卸连接，采集筒与收集筒可采用螺纹连接的方式连接在一起，如，在采集筒下部外壁设置外螺纹10，在收集筒上部开口处设置与外螺纹相适配的内螺纹，采集筒与收集筒也可以通过插接或卡接的方式连接在一起，插接或卡接的结构可采用现有技术的结构，在此不对该结构进行描述；部分安装在收集筒4内的与收集筒4活动连接的活塞式推拉杆3，用于在收集筒4内抽拉活塞式推拉杆的过程中，使收集筒4内产生负压，使得采集筒7内采集到的羊水可以单向流动到收集筒4内。设计时，活塞式推拉杆3顶端的密封片6应与收集筒4的内径相适配。为了便于观察采集到的羊水的容积，本实施例在收集筒4外壁设置用于标识收集筒4内羊水容积的刻度尺5。

当采用本实施例的羊水标本采集器进行羊水标本的采集时，先将羊水采集装置2的采集筒与羊水储存装置1的收集筒对接安装好，然后将采集筒上部开口放置在孕妇膨隆的羊膜上，推拉活塞式推拉杆3，使收集筒内产生负压，从而使采集筒内产生负压，则羊膜在压力作用下内陷到采集筒的上部开口内并碰到安置在采集筒内的采集针簇，羊膜被采集针簇的采集针刺破后，羊水在负压的作用下会流到采集筒内，并经过单向阀流入到收集筒内，从而实现羊水的收集工作。

综上所述，本实施例的羊水标本采集器具有如下优点：

1、本实施例的羊水标本采集器，结构简单，使用方便，具有单向阀，使得采集羊水的过程中羊水不会发生反流情况，提高羊水抽取效率及羊水标本的质量。

2、本实施例的羊水标本采集器，采集针簇环设在采集筒内壁上，从而在采集羊水时，采集针簇不会伤及胎儿，提高安全性能。

尽管上文对本实用新型实施例作了详细说明，但本实用新型实施例不限于此，本技术领域的技术人员可以根据本实用新型实施例的原理进行修改，因此，凡按照本实用新型实施例的原理进行的各种修改都应当理解为落入本实用新型实施例的保护范围。
