一种穿戴式智能肩颈按摩器的制作方法

本实用新型涉及一种按摩器，尤其涉及一种穿戴式智能肩颈按摩器。

背景技术：

按摩器是根据物理学、仿生学、生物电学、中医学以及多年临床实践而研制开发出的新一代保健器材。能体会到针灸、推拿、按摩、锤击、火罐、刮痧、瘦身、免疫调节八种功能的美妙感觉。用若干个独立软触按摩头、可放松肌肉、舒缓神经、促进血液循环、加强细胞新陈代谢、增强皮肤弹性，可缓解疲劳、明显减轻各种慢性疼痛、急性疼痛和肌肉酸痛，放松身体减轻压力，减少皮肤皱纹。

肩颈酸痛已经越来越年轻化，主要为肩颈肌肉僵硬及劳损导致，长期坐立不动的电脑办公、电脑游戏及开车均会造成肩颈肌肉的僵硬，久之会造成肩颈酸痛，一般采用按摩会贴覆药贴进行缓减酸痛。

现有技术中存在肩颈按摩器，通过对肩颈部进行机械式触按达到缓减酸痛的目的，其存在以下缺点：需要通过遥控器或按钮操控，较为不便，尤其是在肩颈酸痛较为严重的情况下，活动肩颈查看遥控器或按钮会造成酸痛加剧；肩颈按摩器的按摩端与肩颈部无法贴合匹配，按摩力量不均匀，影响用户体验；佩戴不便。

技术实现要素：

本实用新型的目的是解决上述现有技术的不足，提供一种穿戴式智能肩颈按摩器。

为了达到上述目的，本实用新型所采用的技术方案为：

一种穿戴式智能肩颈按摩器，其特征在于：包括用于抵靠在肩颈部的肩颈按摩部和分别设置于所述肩颈按摩部两侧用于对所述肩颈按摩部进行限位的翻折佩戴部，所述翻折佩戴部与所述肩颈按摩部之间具有供所述翻折佩戴部自由翻转的翻折部，

其中，所述肩颈按摩部设有按摩振动单元，所述按摩振动单元朝向所述肩颈部，

所述按摩振动单元通讯连接一用于驱动控制所述按摩振动单元的语音控制单元，所述语音控制单元设置于所述肩颈按摩部或所述翻折佩戴部上。

进一步地，所述按摩振动单元包括振动盘和万向机构，所述万向机构设置于所述肩颈按摩部内，所述振动盘与所述万向机构相连。

进一步地，所述万向机构包括球型基座和与所述球型基座相匹配的万向座，所述振动盘与所述万向座相固接。

进一步地，所述振动盘上设有复数振动按摩头。

进一步地，所述肩颈按摩部两侧翻折佩戴部的自由端之间设有磁性贴合机构。

进一步地，所述翻折佩戴部上设有与所述按摩振动单元相通讯连接的驱动按钮。

本实用新型的有益效果主要体现在：

1.采用语音控制单元对肩颈按摩器进行驱动控制，闭眼享受按摩状态下亦可进行有效控制，改善了用户体验，还适用于盲人；

2.按摩振动单元的万向机构实现了振动盘的万向转动，能使振动盘与肩颈部之间更贴合，肩颈部受力更均匀；

3.磁性贴合机构使肩颈按摩器的佩戴更牢靠稳定；

4.整体结构巧妙，便于制造，且操控智能。

附图说明

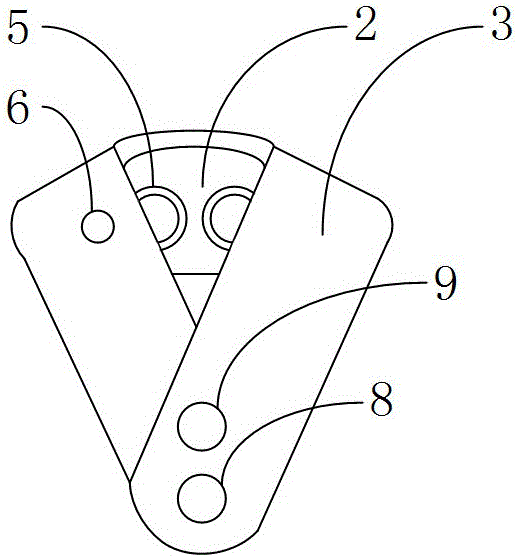

图1是本实用新型一种穿戴式智能肩颈按摩器佩戴状态的结构示意图；

图2是本实用新型一种穿戴式智能肩颈按摩器的展开结构示意图；

图3是本实用新型中按摩振动单元的结构示意图。

具体实施方式

本实用新型提供一种穿戴式智能肩颈按摩器。以下结合附图对本实用新型技术方案进行详细描述，以使其更易于理解和掌握。

如图1和图2所示，一种穿戴式智能肩颈按摩器，包括用于抵靠在肩颈部1的肩颈按摩部2和分别设置于肩颈按摩部2两侧用于对肩颈按摩部2进行限位的翻折佩戴部3，翻折佩戴部3与肩颈按摩部2之间具有供翻折佩戴部3自由翻转的翻折部4，通过翻折佩戴部3沿翻折部的翻转后，实现由图2至图1的形态变化，图1为佩戴状态结构，此时肩颈按摩部挂在脖后而两翻折佩戴部交叉位于胸前，需要说明的是翻折佩戴部具有一定的自重，并且肩颈按摩部2、翻折佩戴部3及翻折部4均为柔性体，通过两翻折佩戴部3的自身重量实现对肩颈按摩部2的限位固定，而且能产生一定量的形变使之与肩颈部贴合。

其中，肩颈按摩部2设有按摩振动单元5，按摩振动单元5朝向肩颈部1，通过按摩振动单元5对肩颈部进行物理式锤敲、按压、摩擦等动作，有效舒缓肩颈部肌肉疼痛，需要说明的是，按摩振动单元5通讯连接一用于驱动控制按摩振动单元5的语音控制单元6，语音控制单元6设置于肩颈按摩部2或翻折佩戴部3上。该语音控制单元6能将语音转化为指令信号从而实现对按摩振动单元5的控制，语音控制单元通过其内的语音识别模块对语音进行识别，当然其具备语音指令数据库，通过识别语音与语音指令相匹配后实现对按摩振动单元5的控制，更优地，语音控制单元为语意识别控制器，能识别语意，更智能。

优选实施例中，如图3所示，按摩振动单元5包括振动盘10和万向机构7，万向机构7设置于肩颈按摩部2内，振动盘10与万向机构7相连。更细化地，万向机构7包括球型基座71和与球型基座71相匹配的万向座72，振动盘6与万向座72相固接，振动盘10上设有复数振动按摩头。按摩振动单元的万向机构实现了振动盘的万向转动，能使振动盘与肩颈部之间更贴合，肩颈部受力更均匀。

另外，肩颈按摩部2两侧翻折佩戴部3的自由端之间设有磁性贴合机构8，通过该磁性贴合机构可使两翻折佩戴部3的自由端相贴合固定，佩戴牢靠稳定，不易脱落。

最后，翻折佩戴部3上设有与按摩振动单元5相通讯连接的驱动按钮9，通过该驱动按钮能实现对按摩振动单元的控制。

通过以上描述可以发现，本实用新型揭示了一种穿戴式智能肩颈按摩器，采用语音控制单元对肩颈按摩器进行驱动控制，闭眼享受按摩状态下亦可进行有效控制，改善了用户体验，还适用于盲人；按摩振动单元的万向机构实现了振动盘的万向转动，能使振动盘与肩颈部之间更贴合，肩颈部受力更均匀；磁性贴合机构使肩颈按摩器的佩戴更牢靠稳定；整体结构巧妙，便于制造，且操控智能。

以上对本实用新型的技术方案进行了充分描述，需要说明的是，本实用新型的具体实施方式并不受上述描述的限制，本领域的普通技术人员依据本实用新型的精神实质在结构、方法或功能等方面采用等同变换或者等效变换而形成的所有技术方案，均落在本实用新型的保护范围之内。
