一种康复护理辅助器具的制作方法

本实用新型涉及一种器具，具体涉及一种康复护理辅助器具。

背景技术：

康复护理是康复医学不可分割的重要组成部分，随着康复医学的发展而发展。康复是指综合地、协调地应用医学、社会、教育、职业等措施，对残疾者进行训练和再训练，减经致残因素造成的不便，以尽量提高其活动能力，达到基本生活能自理、重新参加社会活动等效果。康复医学是一门新兴的学科，它是一门以消除和减轻人的功能障碍、弥补和重建人的功能缺失、设法改善和提高人的各方面的功能的医学学科，也就是功能障碍的预防、诊断、康复评估、治疗、训练和处理的医学学科。体育医疗、运动训练是现代康复医学的重要内容和手段。现有的康复护理器不方便对患者的腿部进行振动按摩，对患者腿部按摩不方便。

技术实现要素：

本实用新型的目的在于针对现有技术的缺陷和不足，提供一种振动电机通过振动片可以控制康复护理片实现振动，通过护膝片、康复护理片可以方便对患者的腿部进行振动按摩护理，方便对患者的腿部进行护理的康复护理辅助器具。

为实现上述目的，本实用新型采用的技术方案是：

一种康复护理辅助器具，包括护膝垫，护膝垫的中部设有弯曲部，护膝垫内设有护膝片，护膝片为弯曲状，护膝片设置在弯曲部内，护膝片的一侧连接有第一康复护理片，第一康复护理片设置在护膝垫内，护膝片的另一侧连接有第二康复护理片，第二康复护理片设置在护膝垫内；护膝垫的上部设有第一振动电机，第一振动电机通过第一振动片与第一康复护理片连接，第一振动片呈片状结构；第一振动片穿过护膝垫的侧壁，护膝垫的外侧部设有第二振动电机，第二振动电机通过第二振动片与第二康复护理片连接，第二振动片穿过护膝垫的侧壁；护膝垫的一端连接有第一紧扣带，第一紧扣带的一侧与护膝垫连接，第一紧扣带的另一侧设有第一贴垫；护膝垫的另一端设有第二紧扣带，第二紧扣带的一侧与护膝垫连接，第二紧扣带的另一侧设有第二贴垫。

进一步地，所述第一紧扣带上设有第一调节扣。

进一步地，所述第二紧扣带上设有第二调节扣。

进一步地，所述护膝片、第一康复护理片以及第二康复护理片为一体结构。

进一步地，所述第二振动电机与第一振动电机的形状大小相同。

采用上述结构后，本实用新型有益效果为：通过第一贴垫与第二贴垫可以贴附在患者的腿部的上部与下部；通过第一紧扣带可以使护膝垫的下部牢固地贴附在患者腿部的下部，通过第二紧扣带可以使护膝垫的上部牢固地贴附在患者腿部的上部，再启动第一振动电机与第二振动电机，第一振动电机通过第一振动片可以控制第一康复护理片实现振动，第二振动电机通过第二振动片可以控制第二康复护理片实现振动，通过护膝片、第一康复护理片以及第二康复护理片可以方便对患者的腿部进行振动按摩护理，方便对患者的腿部进行护理。

附图说明

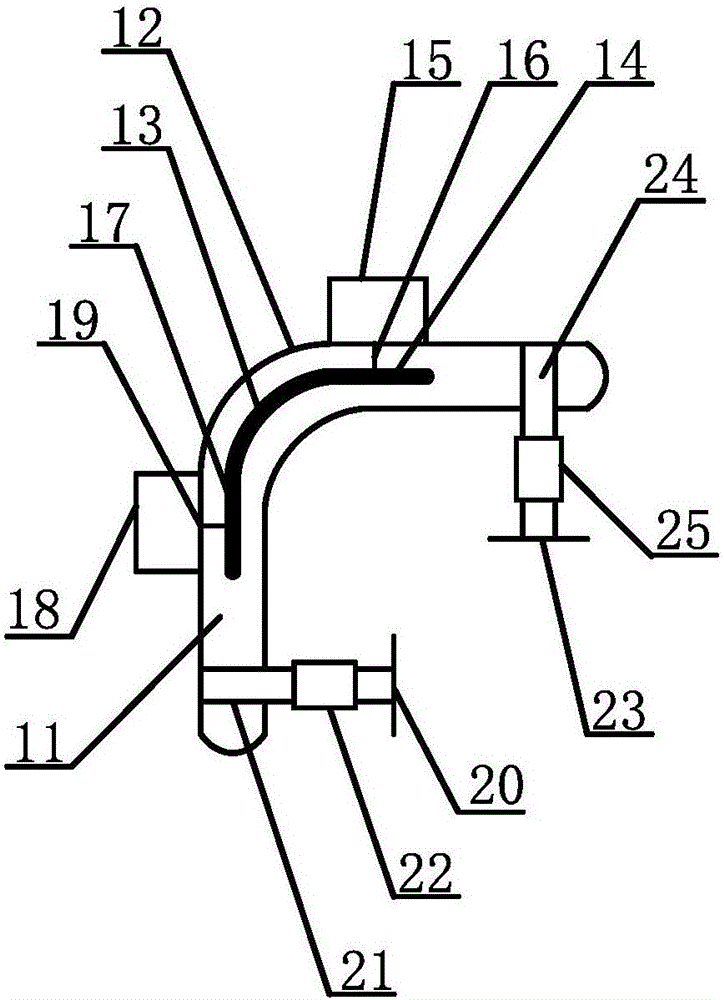

图1是本实用新型的结构示意图；

附图标记说明：

护膝垫11、弯曲部12、护膝片13、第一康复护理片14、第一振动电机15、第一振动片16、第二康复护理片17、第二振动电机18、第二振动片19、第一贴垫20、第一紧扣带21、第一调节扣22、第二贴垫23、第二紧扣带24、第二调节扣25。

具体实施方式

下面结合附图对本实用新型作进一步的说明。

如图1所示，本实用新型所述的一种康复护理辅助器具，包括护膝垫11，护膝垫11的中部设有弯曲部12，护膝垫11内设有护膝片13，护膝片13为弯曲状，护膝片13设置在弯曲部12内，护膝片13的一侧连接有第一康复护理片14，第一康复护理片14设置在护膝垫11内，护膝片13的另一侧连接有第二康复护理片17，第二康复护理片17设置在护膝垫11内；护膝垫11的上部设有第一振动电机15，第一振动电机15通过第一振动片16与第一康复护理片14连接，第一振动片16呈片状结构；第一振动片16穿过护膝垫11的侧壁，护膝垫11的外侧部设有第二振动电机18，第二振动电机18通过第二振动片19与第二康复护理片17连接，第二振动片19穿过护膝垫11的侧壁；护膝垫11的一端连接有第一紧扣带21，第一紧扣带21的一侧与护膝垫11连接，第一紧扣带21的另一侧设有第一贴垫20；护膝垫11的另一端设有第二紧扣带24，第二紧扣带24的一侧与护膝垫11连接，第二紧扣带24的另一侧设有第二贴垫23；第一紧扣带21上设有第一调节扣22；第二紧扣带24上设有第二调节扣25；护膝片13、第一康复护理片14以及第二康复护理片17为一体结构；第二振动电机18与第一振动电机15的形状大小相同。

本实用新型康复护理辅助器具，通过第一贴垫20与第二贴垫23可以贴附在患者的腿部的上部与下部；通过第一紧扣带21可以使护膝垫11的下部牢固地贴附在患者腿部的下部，通过第二紧扣带24可以使护膝垫11的上部牢固地贴附在患者腿部的上部，再启动第一振动电机15与第二振动电机18，第一振动电机15通过第一振动片16可以控制第一康复护理片14实现振动，第二振动电机18通过第二振动片19可以控制第二康复护理片17实现振动，通过护膝片13、第一康复护理片14以及第二康复护理片17可以方便对患者的腿部进行振动按摩护理，方便对患者的腿部进行护理。

其中，第一紧扣带21上设有第一调节扣22；第二紧扣带24上设有第二调节扣25；所以通过第一调节扣22可以方便对第一紧扣带21进行紧扣；通过第二调节扣25可以方便对第二紧扣带24进行紧扣。

其中，护膝片13、第一康复护理片14以及第二康复护理片17为一体结构；所以连接更加牢固。

以上所述仅是本实用新型的较佳实施方式，故凡依本实用新型专利申请范围所述的构造、特征及原理所做的等效变化或修饰，均包括于本实用新型专利申请范围内。
