敲经络锤的制作方法

本实用新型涉及保健技术领域，尤其涉及一种敲经络锤。

背景技术：

经络锤是通过人体对经络穴位的击打实现舒经活血的功效。经络锤的结构通常包括锤头和与其固定连接的锤柄，锤柄的两端为球形或圆弧形，这样的锤头在进行经络穴位的击打时，对经络穴位不能精确击打，击打力度不够，影响治疗效果；而且锤柄的两端大小相同，因此力度也差不多，这种固定结构无法对击打力度进行调整。另外，锤头与锤柄是光滑连接的，锤头很容易从锤柄上脱落下来。

技术实现要素：

针对上述技术中存在的不足之处，本实用新型提供一种击打力度可调整、治疗效果好且使用方便的敲经络锤。

为实现上述目的，本实用新型提供一种敲经络锤，包括锤柄、第一锤头、第二锤头和连接杆，所述锤柄与第一锤头固定连接，所述第一锤头内嵌有一凹槽，且该凹槽内固定有弹簧，所述连接杆的一端与第二锤头固定连接，且所述连接杆的另一端插入该凹槽内后与弹簧固定连接；所述连接杆与弹簧弹性连接后，第二锤头在连接杆的带动下在凹槽内进行上下移动。

其中，所述连接杆的底端设置有一限位块，所述凹槽的槽口处固定有一限位管，所述限位管的内径与连接杆的外径相适配，且所述限位块的长度大于限位管的内径；所述弹簧连接在限位块与凹槽之间。

其中，所述限位块的底端固定设置有一铁块，所述弹簧连接铁块与凹槽之间。

其中，所述第一锤头由后端向凹槽的槽口处的外直径呈逐渐变小的结构分布，且该第一锤头的后端设有呈弧形状的第一按摩凸头。

其中，所述第二锤头的后端也设有呈弧形状的第二按摩凸头，且所述第一按摩凸头的尺寸大于第二按摩凸头的尺寸；且所述第一锤头的长度大于第二锤头的长度。

其中，所述锤柄的直径由远离第一锤头的一端向靠近第一锤头的一端呈逐渐变小的结构分布；且所述锤柄、第一锤头、第二锤头和连接杆均由木质材料制成。

本实用新型的有益效果是：与现有技术相比，本实用新型提供的敲经络锤，该经络锤增设第二锤头，且第二锤头与第一锤头之间通过连接杆和弹簧实现弹性连接，通过弹簧的弹性连接使得第二锤头在连接杆的带动下在凹槽内进行上下移动；弹性的作用使得第二锤头的力度是可调整的，而且第一锤头与第二锤头的击打力度也是不一样的，使用者可根据自己的需求选择采用第一锤头或第二锤头进行击打；因此提高了该经络锤使用的便捷性。另外，第二锤头是通过连接杆插接在凹槽内的，因此不会出现锤头脱落的现象。本实用新型具有设计合理、使用方便、击打力度可选择、治疗效果好及适用范围广等优势。

附图说明

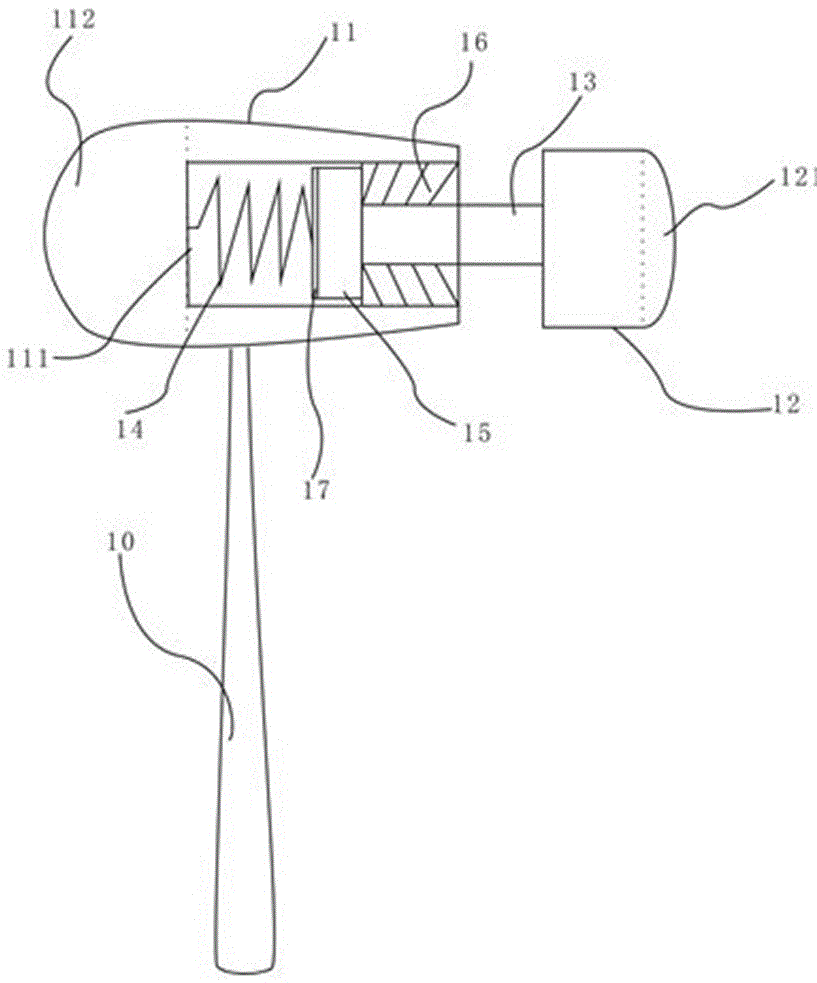

图1为本实用新型的敲经络锤的截面图。

主要元件符号说明如下：

10、锤柄 11、第一锤头

12、第二锤头 13、连接杆

14、弹簧 15、限位块

16、限位管 17、铁块

111、凹槽 112、第一按摩凸头

121、第二按摩凸头。

具体实施方式

为了更清楚地表述本实用新型，下面结合附图对本实用新型作进一步地描述。

请参阅图1，本实用新型的敲经络锤，包括锤柄10、第一锤头11、第二锤头12和连接杆13，锤柄10与第一锤头11固定连接，第一锤头11内嵌有一凹槽111，且该凹槽111内固定有弹簧14，连接杆13的一端与第二锤头12固定连接，且连接杆13的另一端插入该凹槽111内后与弹簧14固定连接；连接杆13与弹簧14弹性连接后，第二锤头12在连接杆的带动下在凹槽111内进行上下移动。

相较于现有技术的情况，本实用新型提供的敲经络锤，该经络锤增设第二锤头12，且第二锤头12与第一锤头11之间通过连接杆13和弹簧14实现弹性连接，通过弹簧14的弹性连接使得第二锤头12在连接杆13的带动下在凹槽111内进行上下移动；弹性的作用使得第二锤头12的力度是可调整的，而且第一锤头与第二锤头的击打力度也是不一样的，使用者可根据自己的需求选择采用第一锤头或第二锤头进行击打；因此提高了该经络锤使用的便捷性。另外，第二锤头是通过连接杆插接在凹槽内的，因此不会出现锤头脱落的现象。本实用新型具有设计合理、使用方便、击打力度可选择、治疗效果好及适用范围广等优势。

在本实施例中，连接杆13的底端设置有一限位块15，凹槽111的槽口处固定有一限位管16，限位管16的内径与连接杆13的外径相适配，且限位块15的长度大于限位管16的内径；弹簧14连接在限位块15与凹槽111之间。由于限位块15的长度大于限位管16的内径，使得限位块15与限位管16两者之间形成一个抵持限位结构，若是限位块15在弹簧的作用下回弹至限位块15与限位管16抵持后，限位块就停止往外移动，然后再往内移动；这样限位块15就进行反复的前后移动，这样就可以对人体经络穴位进行弹力击打。当然，本案中并不局限于连接杆、限位块的长度或宽度，可根据实际的需要进行改进。

在本实施例中，限位块的底端固定设置有一铁块17，弹簧14连接铁块17与凹槽111之间。由于限位块是木质材料制成的，因此将弹簧直接连接在限位块上其很容易出现磨损现象，而连接在铁块上，可避免限位块出现磨损现象，而且两者之间结构稳定。

在本实施例中，第一锤头11由后端向凹槽111的槽口处的外直径呈逐渐变小的结构分布，且该第一锤头11的后端设有呈弧形状的第一按摩凸头112。第二锤头12的后端也设有呈弧形状的第二按摩凸头121，且第一按摩凸头112的尺寸大于第二按摩凸头121的尺寸；且第一锤头112的长度大于第二锤头121的长度。按摩凸头可直接与经络穴位接触，进行击打，以达到疏通血液的作用。

在本实施例中，锤柄10的直径由远离第一锤头11的一端向靠近第一锤头11的一端呈逐渐变小的结构分布，这种结构的设计，使得使用者可更好的握持该锤柄。当然，锤柄的形状结构并不局限，可根据实际需要进行改进。且锤柄10、第一锤头11、第二锤头12和连接杆13均由木质材料制成。当然，也可以是其他材质制成。

以上公开的仅为本实用新型的几个具体实施例，但是本实用新型并非局限于此，任何本领域的技术人员能思之的变化都应落入本实用新型的保护范围。
