防止脚踝内翻装置的制作方法

本实用新型属于医疗设备技术领域，具体涉及防止脚踝内翻装置。

背景技术：

脑卒中后最常见的并发症之一，是患侧下肢肌肉痉挛或肌力减退导致的足下垂和足内翻，严重影响了患者的日常生活自理能力及生活质量，如何尽快恢复脑卒中患者的步行功能成为康复治疗的重要目标。临床研究表明踝足矫形器可以改善患者的足下垂内翻，提高脑卒中偏瘫患者的步行能力，且大约有60％偏瘫患者在出院时仍需要使用踝足矫形器来改善步行能力。

另外，痉挛型脑性瘫痪患儿和中风偏瘫的患者，由于下肢的部分肌肉麻痹和肌张力增高的原因，导致踝足部内侧肌群过强，足部形成下垂足、内翻、内旋等畸形，影响了下肢的站立行走和功能锻炼。

现有的脚踝护具或踝矫形器存在结构复杂，质量重、佩戴不方便、制作成本高等问题。不管是固定式还是动态式的踝足矫形器均价格昂贵，且损坏后不易修理，导致部分家庭经济困难的患者负担不起而被迫放弃，因此延误了功能康复的进程。因此，如何研发一种新型防止脚踝内翻装置，具有重要的现实意义。

技术实现要素：

针对现有技术中，脚踝护具或踝矫形器存在结构复杂及佩戴不方便的技术问题，本实用新型的目的在于提供防止脚踝内翻装置。

本实用新型采取的技术方案为：

防止脚踝内翻装置，包括木棍、绳子和弹力绷带，所述木棍设置为四根，每两根为一对，脚踝处两木棍长度为18cm，宽度为1.5cm；脚掌处两木棍长度为15cm，宽度为1.5cm，内侧两木棍离地面2.5cm处各有一个穿绳的圆孔，外侧两木棍离地3cm处依次设有3个穿绳的圆孔，3个穿绳的圆孔依次间隔1cm，高处圆孔距离木棍顶部3cm左右，绳子选择常用的鞋带，所述弹力绷带的宽度为6cm左右，起始处固定在内踝木棍处，交叉缠绕，然后与起始处弹力绷带打结。

进一步的，所述弹力绷带选临床常用的弹力绷带，弹力绷带的长度设置为35-40cm。

进一步的，所述弹力绷带6cm处开一小口，短头弹力绷带小口穿过，内踝木棍整好包绕在内，留短头弹力绷带在外，长头弹力绷带交叉缠绕后，与短头弹力绷带打结。

进一步的，所述木棍设置为棱柱形木棍。

进一步的，所述木棍设置为截面呈半圆弧形的中空柱体结构，木棍靠近脚踝的内侧壁上设置有V形防滑纹。

进一步的，所述穿绳的圆孔设置为数个，每个穿绳的圆孔的直径设置为0.25cm。

进一步的，所述绳子是由三根中空弹性绳缠绕而成，每根绳子沿着中点处一分为二，一半外侧壁设置有倒钩形搭扣，另一半外侧壁设置有环形搭扣，倒钩形搭扣和环形搭扣相互粘接。

进一步的，所述木棍通过绳子和鞋子固定，鞋子的鞋底板上设置有横纹，木棍底端的绳子卡合在横纹形成的间隙中。

本实用新型的有益效果为：

本实用新型中的防止脚踝内翻装置，采用木棍、绳子和弹力绷带构成，成本低廉，重量轻盈，结构新颖，穿戴便捷，每对木棍上靠近外踝处相对设置有高低不等的穿绳的圆孔，间隔合理，可调整该装置固定在脚踝处的高矮位置，高位置处的木棍圆孔对已发生内翻的脚踝加以矫正，低位置处的木棍圆孔对未发生内翻的或者纠正好的脚踝加以调整，在此基础上，加弹力绷带固定，绷带套在内踝的木棍上，交叉固定脚底及内外踝上，起到固定脚踝和防治磨损皮肤的双重作用。

本实用新型中木棍底端的绷带卡合在鞋底板上横纹形成的间隙中，鞋底板的横纹起到固定作用，脚踝处的木棍外侧开设的圆孔，保证了前后都可以调整高度，偏瘫病人有的是脚后跟不落地，便于调整前脚掌高一些；脚掌前面的木棍里侧开设有圆孔，即绳子将另一对木棍竖直固定在靠近脚踝且穿有鞋子的脚掌外侧，主要是防止及纠正足内翻，防止跖屈。

本实用新型中的绳子外侧壁的倒钩形搭扣和环形搭扣相互粘接，在固定木棍的同时，起到了二次紧固限位作用，使用时，将绳子穿过圆孔并把脚踝束紧后，木棍便紧包裹在踝关节上，因此在正常脚踝的活动范围内，避免因踝关节产生过度的扭转而造成内翻，保证了木棍固定的稳定性，有效防止脚踝内翻。

附图说明

图1为本实用新型中木棍的结构示意图。

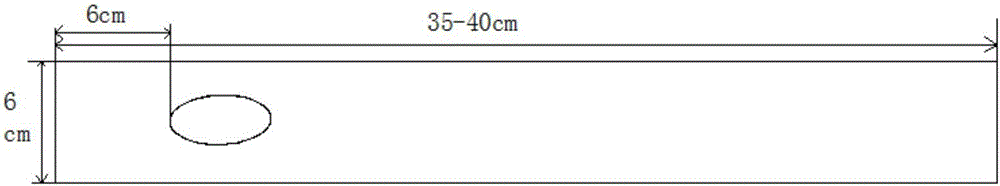

图2为本实用新型中弹力绷带的结构示意图。

图3为本实用新型中穿入绳子的木棍的结构示意图。

图4为本实用新型的具体使用状态图。

图5为本实用新型中绳子的结构示意图。

图6为本实用新型中截面呈半圆弧形的木棍结构示意图。

其中，1、木棍；2、绳子；3、鞋子；4、倒钩形搭扣；5、环形搭扣；6、V形防滑纹。

具体实施方式

下面结合附图进一步说明本实用新型。

实施例1

如图1、图2、图3和图4所示，防止脚踝内翻装置，包括木棍1、绳子2和弹力绷带，所述木棍1设置为棱柱形木棍1，木棍1设置为四根，每两根为一对，脚踝处两木棍1长度为18cm，宽度为1.5cm；脚掌处两木棍1长度为15cm，宽度为1.5cm，内侧两木棍1离地面2.5cm处各有一个穿绳的圆孔，外侧两木棍1离地3cm处依次设有3个穿绳的圆孔，3个穿绳的圆孔依次间隔1cm，高处圆孔距离木棍1顶部3cm左右，绳子2选择常用的鞋带，所述弹力绷带的宽度为6cm左右，起始处固定在内踝木棍1处，交叉缠绕，然后与起始处弹力绷带打结。

具体使用过程为：根据足内翻和趾曲程度，可随机调整外侧木棍1绳穿圆孔的高度，内翻较剧的调整高度最高，将绳子2穿过穿绳的圆孔，根据实际需要调整木棍1的位置高矮，高的对已内翻的矫正，低的对未内翻或者纠正好的，将绳子2绑紧加以固定，将一对木棍1竖直固定在穿有鞋子3的脚踝外侧，绳子2将另一对木棍1竖直固定在靠近脚踝且穿有鞋子3的脚掌外侧。选临床常用的弹力绷带，宽6.5cm，起始处固定在内踝木棍1处，交叉缠绕，然后与起始处绷带打结，弹性绷带条长40cm，弹性绷带6cm处开一小口，短头弹性绷带小口穿过，内踝木棍1整好包绕在内，留短头弹性绷带在外，长头弹性绷带交叉缠绕后，与短头弹性绷带打结，辅以弹力绷带以固定脚踝并防止木棍1摩擦皮肤。

实施例2

在实施例1的基础上，不同于实施例1，如图5所示，防止脚踝内翻装置，包括木棍1和绳子2，所述绳子2是由三根中空弹性绳缠绕而成，每根绳子2沿着中点处一分为二，一半外侧壁设置有倒钩形搭扣4，另一半外侧壁设置有环形搭扣5，倒钩形搭扣4和环形搭扣5相互粘接，在绑紧绳子2的同时，起到了二次紧固限位作用，使用时，将绳子2穿过圆孔并把脚踝束紧后，木棍1便紧包裹在踝关节上，因此在正常脚踝的活动范围内，避免因踝关节产生过度的扭转而造成内翻，保证了木棍1固定的稳定性，有效防止脚踝内翻。

实施例3

在实施例1的基础上，不同于实施例1，如图6所示，防止脚踝内翻装置，包括木棍1和绳子2，所述木棍1设置为截面呈半圆弧形的中空柱体结构，该结构的木棍1和脚踝的相贴合性强，具有良好的固定性，有效地保护了踝关节，木棍1靠近脚踝的内侧壁上设置有V形防滑纹6，该防滑纹和脚踝处产生了一定的摩擦力，适当拘束脚踝的活动范围，避免因踝关节产生过度的扭转而造成内翻，有效防止脚踝扭伤。

以上所述并非是对本实用新型的限制，应当指出：对于本技术领域的普通技术人员来说，在不脱离本实用新型实质范围的前提下，还可以做出若干变化、改型、添加或替换，这些改进和润饰也应视为本实用新型的保护范围。
