一种扁桃体术后使用的冰囊的制作方法

本实用新型涉及颈部冰敷器材技术领域，尤其涉及一种扁桃体术后使用的冰囊。

背景技术：

目前扁桃体切除手术术后临床普遍采用物理降温方法来防止术后出血，现有的物理降温方法是将冰块与常温自来水一同装入冰袋内，置于患者颈部，以达到降温的目的。但常因患者无意的动作或长时间处于被动体位，使夹置或放置的冰块容易滑落或移位，而且冰袋中的水由于重力的影响而流向一侧，不能充分与体表接触，影响了降温效果；此外，由于冰块反复装入冰袋，导致冰袋极易受损，而且冰袋在扎紧使后由于冰块融化，往往会有水从扎紧口流出；再者，形状不一的固体冰块，常常成为导致皮肤受损的危险因素，尤其是儿童的临床使用极不安全。

技术实现要素：

鉴于上述的分析，本实用新型旨在提供一种扁桃体术后使用的冰囊，用以解决现有冰袋容易碎坏、使用不便的问题。

本实用新型的目的主要是通过以下技术方案实现的：

一种扁桃体术后使用的冰囊，该冰囊包括：冰冻囊A、冰冻囊B、保护套；

冰冻囊A为长方形，冰冻囊A的一条短边的中间位置设有连接带A；

连接带A上等距位置设有4个按扣的公扣；

冰冻囊B形状与冰冻囊A的形状和大小相同；

冰冻囊B的一条短边的中间设有连接带B；

连接带B的长度为连接带A长度的1/3；

连接带B的中间设有1个按扣的母扣，母扣能与任一个公扣扣紧连接；

保护套为长筒布套，包裹在冰冻囊A和冰冻囊B的外侧，保护套两端均设有抽绳，能够使冰冻囊A和冰冻囊B无法从保护套中滑出；

保护套的长度为以下四者的长度之和：冰冻囊A的长度、冰冻囊B的长度、连接带A的长度、连接带B的长度。

冰冻囊A和冰冻囊B上均设有冰冻单元。

冰冻囊A和冰冻囊B上均设有a×b个冰冻单元，即：共有a列冰冻单元，每列均有b行冰冻单元，其中a和b均大于或等于3。

每列及每行的冰冻单元的间距分别各自相等；

冰冻单元中为冰冻液。

冰冻液为纯水或生理盐水。

本实用新型有益效果如下：

1.本实用新型通过分离式以及多按扣的设计，可以使冰囊可以根据患者的颈部粗细调整冰囊的长短，并且避免了患者颈部正下方的健康部位一同冰敷带来的不适。

2.本实用新型多个冰冻单元的设计，既保证了冰冻的效果，有使单个的冰冻单元大小适宜，增加了患者的舒适度，并减小了冰敷时的不适。

3.本实用新型的冰冻囊A和冰冻囊B均可重复冰冻，避免了反复盛水至冰盒中冰冻成冰块。

4.本实用新型使用保护套套在冰冻囊A和冰冻囊B的外侧，避免了冰冻囊A和冰冻囊B与患者皮肤直接接触，既保证了安全卫生，有提高了患者的舒适度。

本实用新型的其他特征和优点将在随后的说明书中阐述，并且，部分的特征和优点从说明书中变得显而易见，或者通过实施本实用新型而了解。本实用新型的目的和其他优点可通过在所写的说明书、权利要求书、以及附图中所特别指出的结构来实现和获得。

附图说明

附图仅用于示出具体实施例的目的，而并不认为是对本实用新型的限制，在整个附图中，相同的参考符号表示相同的部件。

图1为一种扁桃体术后使用的冰囊的冰冻囊A结构示意图。

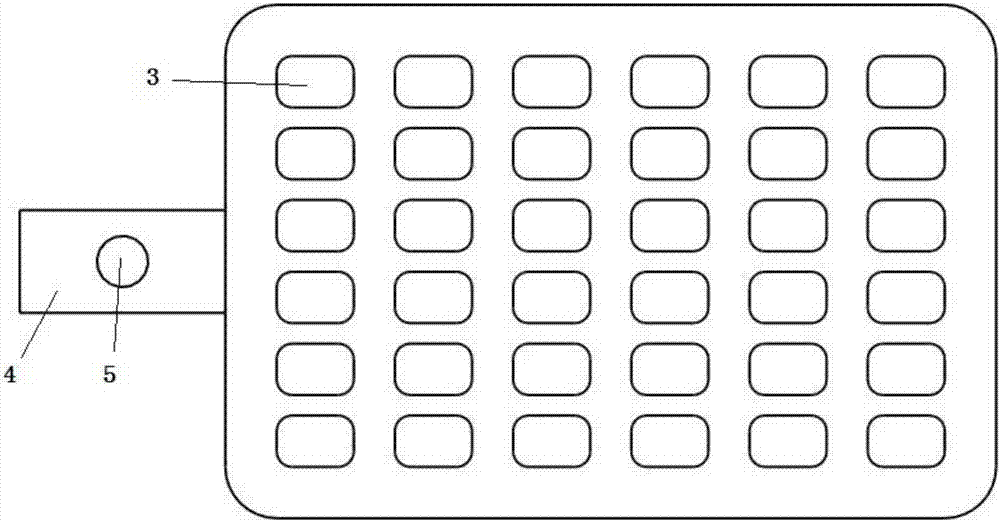

图2为一种扁桃体术后使用的冰囊的冰冻囊B结构示意图。

图中：1.连接带A，2.公扣，3.冰冻单元，4.连接带B，5.母扣。

具体实施方式

下面结合附图来具体描述本实用新型的优选实施例，其中，附图构成本申请一部分，并与本实用新型的实施例一起用于阐释本实用新型的原理。

如图1和图2所示，一种扁桃体术后使用的冰囊，该冰囊包括：冰冻囊A、冰冻囊B、保护套；

冰冻囊A为长方形，冰冻囊A的一条短边的中间位置设有连接带A 1；

连接带A 1上等距位置设有4个按扣的公扣2；

冰冻囊B形状与冰冻囊A的形状和大小相同；

冰冻囊B的一条短边的中间设有连接带B 4；

连接带B 4的长度为连接带A 1长度的1/3；

连接带B 4的中间设有1个按扣的母扣5，母扣5能与任一个公扣2扣紧连接；

保护套为长筒布套，包裹在冰冻囊A和冰冻囊B的外侧，保护套的粗细刚好能使冰冻囊A和冰冻囊B放入保护套，并且冰冻囊A和冰冻囊B不会在保护套内晃动，保护套两端均设有抽绳，抽紧抽绳，能够使冰冻囊A和冰冻囊B无法从保护套中滑出，保护套为采用纯棉布制造，皮肤刺激性小，使用后可以直接清洗，方便重复使用；

保护套的长度为以下四者的长度之和：冰冻囊A的长度、冰冻囊B的长度、连接带A 1的长度、连接带B 4的长度。

冰冻囊A和冰冻囊B上均设有冰冻单元3。

冰冻囊A和冰冻囊B上均设有a×b个冰冻单元3，即：共有a列冰冻单元3，每列均有b行冰冻单元3，其中a和b均大于或等于3。

每列及每行的冰冻单元3的间距分别各自相等；本实施例中a＝b＝6。

冰冻单元3中为冰冻液。

冰冻液为生理盐水。

本实用新型的使用方法为：

分别将冰冻囊A和冰冻囊B放入冰箱，带冰冻囊A和冰冻囊B各自的冰冻单元3内的冰冻液冻结为固态取出；

根据患者的年龄或颈部的粗细，选用适当的按扣将冰冻囊A和冰冻囊B连接到一起；

将连接后的冰冻囊A和冰冻囊B装入保护套内，并扎紧两端；

置于患者颈部进行冰敷；

如冰敷过程尚未结束，而冰冻液已融化，则只需从保护套中取出冰冻囊A和冰冻囊B，并放入事先冰冻好的另一组冰冻囊A和冰冻囊B即可。

综上所述，本实用新型实施例提供了一种扁桃体术后使用的冰囊，本实用新型通过分离式以及多按扣的设计，可以使冰囊可以根据患者的颈部粗细调整冰囊的长短，并且避免了患者颈部正下方的健康部位一同冰敷带来的不适；本实用新型多个冰冻单元的设计，既保证了冰冻的效果，有使单个的冰冻单元大小适宜，增加了患者的舒适度，并减小了冰敷时的不适；本实用新型的冰冻囊A和冰冻囊B均可重复冰冻，避免了反复盛水至冰盒中冰冻成冰块；本实用新型使用保护套套在冰冻囊A和冰冻囊B的外侧，避免了冰冻囊A和冰冻囊B与患者皮肤直接接触，既保证了安全卫生，有提高了患者的舒适度。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，可轻易想到的变化或替换，都应涵盖在本实用新型的保护范围之内。
