外用阴茎支架的制作方法

本实用新型涉及为人类管状结构提供防止其塌陷的装置，尤其涉及男用性生活辅助装置，特别是涉及能帮助有勃起障碍的男性实现性交的外用阴茎支架。

背景技术：

勃起功能障碍是最常见的男子性功能障碍，特指男性在性生活时，阴茎不能勃起或勃起不坚或坚而不久，不能完成正常性生活，或阴茎根本无法插入阴道进行性生活。

现有技术除药物治疗外，常借助外用阴茎支架辅助勃起功能障碍患者阴茎勃起。

现有技术有部分外用阴茎支架，其一端固定在大腿上，支架的撑杆不能和阴茎在一条直线上，撑杆和阴茎不能紧密配合，影响辅助阴茎勃起的效果，使得阴茎很难插入阴道，即使插进去，也令女性会有异物感；且固定在大腿上不方便变换角度和位置，在大力量变换位置时容易对阴茎造成伤害。

现有技术另有部分外用阴茎支架，其长度是固定的，阴茎的两端固定在定长的支架上，阴茎通过支架的硬度支撑插入阴道，看似阴茎和支架一样硬，但阴茎实际可能无法拉直，或者阴茎拉直后的长度和支架的长度不匹配。

技术实现要素：

本实用新型要解决的技术问题在于避免上述现有技术外用阴茎支架使用时无法拉直阴茎或者阴茎拉直后的长度和支架的长度不匹配的不足之处，而提出一种利用弓弦原理的外用阴茎支架，使其具有良好的抻直阴茎的效果，且阴茎抻直后的长度和支架的长度相匹配，提高了使用的舒适度。

本实用新型采用的技术方案是：一种外用阴茎支架，包括：套接在阴茎根部的支撑环、用于固定阴茎龟头的龟头套，以及用于可调整长度地连接支撑环和龟头套的支撑杆副；其颇具弹性的所述支撑杆副借助支撑环和龟头套，在使用时形成弓状结构，使阴茎如弦样绷直在弓上。

由弹性金属材料和∕或硅胶类弹性无毒高分子聚合物制成的所述支撑杆副，包括单杆支撑杆副或双杆支撑杆副两种形式；所述单杆支撑杆副由多根子单支撑杆组合而呈现可调整的不同长度，所述多根子单支撑杆的长度相同或各不相同；所述单杆支撑杆副由多根子双支撑杆组合而呈现可调整的不同长度，所述多根子双支撑杆的长度相同或各不相同。

由弹性金属材料和∕或硅胶类弹性无毒高分子聚合物制成的所述支撑杆副为套接支撑杆副，该套接支撑杆副包括较大内径的外支撑杆和较小外径的内支撑杆，所述内支撑杆共轴线地部分插入所述外支撑杆内， 所述外支撑杆和所述内支撑杆之间通过摩檫力微紧配合，借以调整所述内支撑杆插入所述外支撑杆内的长度，从而调整所述套接支撑副的整体使用长度，使阴茎抻直。

由弹性金属材料和∕或硅胶类弹性无毒高分子聚合物制成的所述支撑杆副为螺纹连接支撑杆副，包括较大内径的阴螺纹支撑杆和较小外径的阳螺纹支撑杆，所述阳螺纹支撑杆共轴线地部分旋入所述阴螺纹支撑杆内， 所述阴螺纹支撑杆和所述阳螺纹支撑杆)借助螺纹啮合调整所述阳螺纹支撑杆旋入所述阴螺纹支撑杆内的长度，从而调整所述螺纹连接支撑杆副的整体使用长度，使阴茎抻直。

由弹性金属材料和∕或硅胶类弹性无毒高分子聚合物制成的所述支撑杆副为内置弹簧支撑杆副，该内置弹簧支撑杆副包括较大内径支撑杆和较小外径支撑杆，所述支撑弹簧和所述较小外径支撑杆共轴线地插入所述较大内径支撑杆内，所述较小外径支撑杆的一端与所述较大内径支撑杆内璧之间，在使用时通过滑配合抵紧所述支撑弹簧，所述较小外径支撑杆根据所受外力大小自动压缩所述支撑弹簧的长度来调整所述较小外径支撑杆插入所述较大内径支撑杆内部的长度，从而调整所述内置弹簧支撑杆副的整体使用长度，使阴茎抻直。

所述龟头套为可调整直径大小的非封闭或封闭的环状；当所述龟头套为非封闭的圈状时，所述龟头套为包括两段圆弧的开口龟头套；其材料为具有韧性的金属材料或是包括橡胶和硅胶在内的弹性材料；当所述龟头套为封闭的圈状时，是用绳子或线围成的封闭龟头套，所述封闭龟头套的外部还包覆了一层软性材料制成的保护套。

所述支撑环为可调整直径大小的非封闭或封闭的环状；当所述支撑环为非封闭的圈状时，所述支撑环为包括两段圆弧的开口支撑环；其材料为具有韧性的金属材料或是包括橡胶和硅胶在内的弹性材料；当所述支撑环为封闭的圈状时，是用绳子或线围成的封闭支撑环，所述封闭支撑环的外部还包覆了一层软性材料制成的保护套。

所述龟头套和所述支撑环均为可调整直径大小的非封闭或封闭的环状；当所述龟头套和所述支撑环为非封闭的圈状时，所述龟头套为包括两段圆弧的开口龟头套；其材料为具有韧性的金属材料或是包括橡胶和硅胶在内的弹性材料；当所述龟头套和所述支撑环为封闭的圈状时，是用绳子或线围成的封闭龟头套，所述封闭龟头套的外部还包覆了一层软性材料制成的保护套。

所述龟头套为封闭的圈状时，包括用硬质材料制成的可变换大小的卡式龟头套；所述卡式龟头套包括端部设置有中空结构的固定圆弧部、移动圆弧部和卡接固定部；所述移动圆弧部的一端和固定圆弧部固定连接，所述移动圆弧部的另一端可移动地套接在所述固定圆弧部的中空结构中；所述移动圆弧部的移动端设置有一排卡齿，所述卡接固定部上设置有弹性的锁定部；所述锁定部弹性卡接在卡齿的不同位置调整所述卡式龟头套的大小。

当所述龟头套为非封闭的圈状时，所述龟头套上设置有龟头套固定部；所述龟头套通过所述龟头套固定部可分离的连接固定在所述支撑杆副上；所述龟头套固定部为块状，其一侧设置有龟头套固定孔；用于插入所述龟头套主体的两端；所述龟头套通过自身的弹性控制大小。

当所述龟头套是用绳子或线围成的封闭龟头套时，所述龟头套的绳或线依次穿过有第一龟头套固定部和第二龟头套固定部形成所述封闭龟头套；所述龟头套的绳或线在第一龟头套固定部和第二龟头套固定部内部可移动；所述封闭龟头套的一端与所述第一龟头套固定部固定连接；所述第一龟头套固定部可移动地套接在所述支撑杆副上，所述第二龟头套固定部固定在所述支撑杆副的端部；通过调整所述第一龟头套固定部在所述支撑杆副上的不同位置即可调整所述封闭龟头套的大小。

所述支撑杆副的一端设置有支撑环固定部，所述支撑环固定部可分离或不可分离固定在所述支撑杆副的一端；所述支撑环通过所述支撑环固定部可分离的连接固定在所述支撑杆副上；所述支撑环包括切线部和圆周状的主体部，所述主体部和切线部连接成封闭的支撑环；所述切线部为一小段直线段，该段直线与所述主体部形成的圆周相切；所述主体部和切线部的横截面均为圆形，所述主体部圆形横截面的直径大于所述切线部圆形横截面的直径；所述支撑环固定部为块状，其一侧有用于固定支撑环的弹性材质的上、下夹持部，所述上夹持部和下夹持部形成形状如同大写英文字母U形状的一侧开口的U形夹持空间；所述U形夹持空间与所述切线部圆形横截面的直径相匹配，即所述U形夹持空间的开口略小于所述切线部圆形横截面的直径，且所述上、下夹持部在所述U形夹持空间的内部形成的间距略大于所述切线部圆形横截面的直径；使得切线部可以经过U形夹持空间的开口进入所述U形夹持空间内，被上、下夹持部夹持，并且不容易从U形夹持空间中脱落；所述主体部圆形横截面的直径大于所述U形夹持空间的开口大小，使得主体部不能进入U形夹持空间。

同现有技术相比较，本实用新型的有益效果是：1.利用弓弦原理的外用阴茎支架，将阴茎作为弦，外用阴茎支架作为弓，通过弓的结构特征，使得弦能拉直崩紧；2.支撑环和龟头套可分离的固定在支撑杆上，方便更换不同尺寸的支撑环、龟头套和支撑杆，更好的与不同尺寸的阴茎进行长度和大小的匹配；3.龟头套和支撑环的尺寸可通过多种方式调整大小，以适应不同的尺寸需求；4.外用阴茎支架的支撑杆自身在一定范围内可伸缩变化，使支架长度与实际阴茎匹配，确保更好的使用体验。

附图说明

图1是本实用新型优选实施例之一的组合状态示意图；

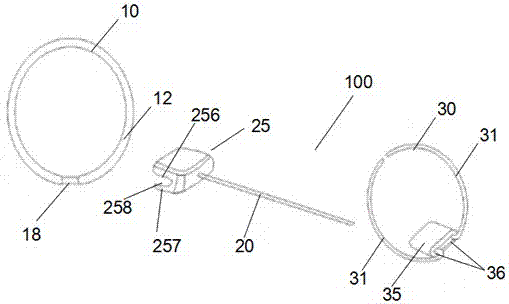

图2是本实用新型优选实施例之一的分解状态示意图；

图3是本实用新型优选实施例之一的应用状态示意图，图中标号50为阴茎，标号60为龟头；

图4是本实用新型优选实施例之二的分解状态示意图；

图5是本实用新型优选实施例之二的组合状态示意图；

图6是本实用新型优选实施例之三的分解状态示意图；

图7是本实用新型优选实施例之三的组合状态示意图；

图8是套接支撑杆副21的结构示意图；

图9是螺纹连接支撑杆副22的结构示意图；

图10是内置弹簧支撑杆副23的结构示意图；

图11是带有支撑环固定部25的不同尺寸的支撑杆副20的示意图；图中可见有四个不同长度的支撑杆副20；

图12封闭圈状卡式龟头套33的结构示意图。

具体实施方式

下面结合各附图对本实用新型的内容进一步详述。

如图1至3所示本实用新型所涉及的外用阴茎支架100的一个优选实施例中包括：支撑环10、龟头套30、用于连接支撑环10和龟头套30的支撑杆副20；所述龟头套30为非封闭的圈环；所述龟头套30上设置有龟头套固定部35；所述龟头套30通过所述龟头套固定部35可分离的连接固定在所述支撑杆副20上。

如图3所示，在使用时，所述支撑环10和龟头套30分别用于固定外用阴茎支架100的两端；所述支撑环10套接固定于阴茎根部；所述龟头套30通过套接或卡接固定于龟头根部；外用阴茎支架100利用弓可以将弦绷紧的原理，通过支撑环10、龟头套30将阴茎两端固定形成的支点，再通过支撑杆副20的张力将阴茎拉直绷紧。外用阴茎支架100作用如同弓，阴茎就像弦一样借助弓得以绷紧，以帮助勃起功能障碍患者可以马上同房。

如图4至6所示，由弹性金属材料和∕或硅胶类弹性无毒高分子聚合物制成的所述支撑杆副20，包括单杆支撑杆副27或双杆支撑杆副26两种形式；所述单杆支撑杆副27由多根子单支撑杆组合而呈现可调整的不同长度，所述多根子单支撑杆的长度相同或各不相同；所述单杆支撑杆副26由多根子双支撑杆组合而呈现可调整的不同长度，所述多根子双支撑杆的长度相同或各不相同。

如图4和5所示的实施例中，所述双杆支撑杆副26由两段双杆子支撑杆组合而成；其中第一双杆子支撑杆261的一端设置有用于固定支撑环10的支撑环固定部25，第一双杆子支撑杆261的另外一端插入第二双杆子支撑杆262端部的连接孔中；第二双杆子支撑杆262的又依次插入第一龟头套固定部37和第二龟头套固定部38的连接孔中。

当然所述双杆支撑杆副26也可以省去中间第二双杆子支撑杆262，而由一段双杆子支撑杆组合而成；或者也可以增加为三段或者三段以上的多段，具体的分段可以根据实际应用长度的需要进行灵活的组合和搭配。

如图6和7所示的实施例中，所述单杆支撑杆副27由两段单杆子支撑杆组合而成；其中第一单杆子支撑杆271的一端设置有用于固定支撑环10的支撑环固定部25，第一单杆子支撑杆271的另外一端插入第二单杆子支撑杆272端部的连接孔中；第二单杆子支撑杆272的另一端又依次插入第一龟头套固定部37和第二龟头套固定部38的连接孔中。

当然所述单杆支撑杆副27也可以省去中间第二单杆子支撑杆272，而由一段单杆子支撑杆组合而成；或者也可以增加为三段或者三段以上的多段，具体的分段可以根据实际应用长度的需要进行灵活的组合和搭配。如图8所示，由弹性金属材料和∕或硅胶类弹性无毒高分子聚合物制成的所述支撑杆副20为套接支撑杆副21，该套接支撑杆副21包括较大内径的外支撑杆211和较小外径的内支撑杆212，所述内支撑杆212共轴线地部分插入所述外支撑杆211内， 所述外支撑杆211和所述内支撑杆212之间通过摩檫力微紧配合，借以调整所述内支撑杆212插入所述外支撑杆211内的长度，从而调整所述套接支撑副21的整体使用长度，使阴茎抻直。

如图9所示，由弹性金属材料和∕或硅胶类弹性无毒高分子聚合物制成的所述支撑杆副20为螺纹连接支撑杆副22，包括较大内径的阴螺纹支撑杆221和较小外径的阳螺纹支撑杆222，所述阳螺纹支撑杆222共轴线地部分旋入所述阴螺纹支撑杆221内， 所述阴螺纹支撑杆221和所述阳螺纹支撑杆222借助螺纹啮合调整所述阳螺纹支撑杆222旋入所述阴螺纹支撑杆221内的长度，从而调整所述螺纹连接支撑杆副22的整体使用长度，使阴茎抻直。

如图10所示，由弹性金属材料和∕或硅胶类弹性无毒高分子聚合物制成的所述支撑杆副20为内置弹簧支撑杆副23，该内置弹簧支撑杆副23包括较大内径支撑杆231和较小外径支撑杆232，所述支撑弹簧233和所述较小外径支撑杆232共轴线地插入所述较大内径支撑杆231内，所述较小外径支撑杆232的一端与所述较大内径支撑杆231内璧之间，在使用时通过滑配合抵紧所述支撑弹簧233，所述较小外径支撑杆232根据所受外力大小自动压缩所述支撑弹簧233的长度来调整所述较小外径支撑杆（232）插入所述较大内径支撑杆231内部的长度，从而调整所述内置弹簧支撑杆副23的整体使用长度，使阴茎抻直。

上述图8至10的三种不同结构的支撑杆副20在所述双杆支撑杆副26和所述单杆支撑杆副27中均可以设置应用。

如图1和2所示，所述龟头套30和所述支撑环10均可以是可调节大小的非封闭或封闭的圈状；当所述龟头套30和所述支撑环10为非封闭的圈状时，所述龟头套30包括两段圆弧的开口龟头套31；其材料为具有韧性的金属材料或是包括橡胶和硅胶在内的弹性材料。

如图4至8所示，当所述龟头套30和所述支撑环10为封闭的圈状时，是用绳子或线围成的封闭龟头套32。当所述龟头套30是用绳子或线围成的封闭龟头套32时，所述龟头套30的绳或线依次穿过有第一龟头套固定部37和第二龟头套固定部38形成所述封闭龟头套32；所述龟头套30的绳或线在第一龟头套固定部37和第二龟头套固定部38内部可移动；所述封闭龟头套32的一端与所述第一龟头套固定部37固定连接；所述第一龟头套固定部37可移动地套接在所述支撑杆副20上，所述第二龟头套固定部38固定在所述支撑杆副20的端部；通过调整所述第一龟头套固定部37在所述支撑杆副20上的不同位置即可调整所述封闭龟头套32的大小。

如图12所示，当所述龟头套30为封闭的圈状时，包括用硬质材料制成的可变换大小的卡式龟头套33；所述卡式龟头套33包括端部设置有中空结构的固定圆弧部331、移动圆弧部332和卡接固定部335；所述移动圆弧部332的一端和固定圆弧部331固定连接，所述移动圆弧部332的另一端可移动地套接在所述固定圆弧部331的中空结构中；所述移动圆弧部332的移动端设置有一排卡齿3321，所述卡接固定部335上设置有弹性的锁定部3351；所述锁定部3351弹性卡接在卡齿3321的不同位置调整所述卡式龟头套33的大小。

如图1和2所示，当所述龟头套30为非封闭的圈状时，所述龟头套30上设置有龟头套固定部35；所述龟头套30通过所述龟头套固定部35可分离的连接固定在所述支撑杆副20上；所述龟头套固定部35为块状，其一侧设置有龟头套固定孔36；用于插入所述龟头套30主体的两端；所述龟头套固定孔36的内直径略大于所述龟头套30主体的横截面直径，使得所述龟头套30主体的两端可活动调节插入龟头套固定孔36的深度，从而调节龟头套30的大小。

如图7所示，所述封闭龟头套32的外部还包覆了一层软性材料制成的保护套33。

如图1和2所示，所述龟头套30上设置有龟头套固定部35；所述龟头套30通过所述龟头套固定部35可分离的连接固定在所述支撑杆副20上；所述龟头套固定部35为块状，其一侧设置有龟头套固定孔36；用于插入所述龟头套30主体的两端；所述龟头套固定孔36的内直径略大于所述龟头套30主体的横截面直径，使得所述龟头套30主体的两端可活动调节插入龟头套固定孔36的深度，从而调节龟头套30的大小。

如图2所示，所述支撑杆副20的一端设置有支撑环固定部25，所述支撑环固定部25可分离或不可分离固定在所述支撑杆副20的一端；所述支撑环10通过所述支撑环固定部25可分离的连接固定在所述支撑杆副20上；所述支撑环10包括切线部18和圆周状的主体部12，所述主体部12和切线部18连接成封闭的支撑环10；所述切线部18为一小段直线段，该段直线与所述主体部12形成的圆周相切；所述主体部12和切线部18的横截面均为圆形，所述主体部12圆形横截面的直径大于所述切线部18圆形横截面的直径。

如图2所示，所述支撑环固定部25为块状，其一侧有用于固定支撑环10的弹性材质的上、下夹持部256、257，所述上夹持部256和下夹持部257形成形状如同大写英文字母U形状的一侧开口的U形夹持空间258；所述U形夹持空间258与所述切线部18圆形横截面的直径相匹配，即所述U形夹持空间258的开口略小于所述切线部18圆形横截面的直径，且所述上、下夹持部256、257在所述U形夹持空间258的内部形成的间距略大于所述切线部18圆形横截面的直径；使得切线部18可以经过U形夹持空间258的开口进入所述U形夹持空间258内，被上、下夹持部256、257夹持，并且不容易从U形夹持空间258中脱落；所述主体部12圆形横截面的直径大于所述U形夹持空间258的开口大小，使得主体部12不能进入U形夹持空间258。

如图1和2所示，所述龟头套30包括两段圆弧状套圈31；所述龟头套固定部35为块状，其一侧设置有龟头套固定孔36；所述两段圆弧状套圈31分别插入龟头套固定孔36形成所述龟头套30；所述龟头套固定孔36的内径大于等于圆弧状套圈31，使得所述两段圆弧状套圈31可活动调节插入龟头套固定孔36的深度，从而调节龟头套30的大小。所述龟头套30的大小也可以根据实际需要调整大小，并且也可以通过环的大小微调节支撑杆副20的长度。

所述龟头套30为可调整直径大小的非封闭或封闭的环状；当所述龟头套30为非封闭的圈状时，所述龟头套30为包括两段圆弧的开口龟头套31；其材料为具有韧性的金属材料或是包括橡胶和硅胶在内的弹性材料；当所述龟头套30为封闭的圈状时，是用绳子或线围成的封闭龟头套32，所述封闭龟头套32的外部还包覆了一层软性材料制成的保护套33。

所述支撑环10为可调整直径大小的非封闭或封闭的环状；当所述支撑环10为非封闭的圈状时，所述支撑环10为包括两段圆弧的开口支撑环；其材料为具有韧性的金属材料或是包括橡胶和硅胶在内的弹性材料；当所述支撑环10为封闭的圈状时，是用绳子或线围成的封闭支撑环，所述封闭支撑环的外部还包覆了一层软性材料制成的保护套。所述支撑环10的具体实施例可以和所述龟头套30一样具有不同形式，并未在附图中一一示出。

如图1和2所示，所述支撑环固定部25为块状，其一侧有用于固定支撑环10的弹性材质的上、下夹持部256、257，所述上夹持部256和下夹持部257形成形状如同大写字母U形状的一侧开口的U形夹持空间258；所述U形夹持空间258的开口和内部大小与所述切线部18圆形横截面的直径相匹配，即所述U形夹持空间258的开口略小于所述切线部18圆形横截面的直径，且所述上、下夹持部256、257在所述U形夹持空间258的内部形成的间距略大于所述切线部18圆形横截面的直径；使得切线部18可以经过U形夹持空间258的开口进入所述U形夹持空间258内，被上、下夹持部256、257夹持，并且不容易从U形夹持空间258中脱落；所述主体部12圆形横截面的直径大于所述U形夹持空间258的开口大小，使得主体部12不能进入U形夹持空间258。

由于每个人的阴茎长度不同，并且同一个人的阴茎在不同时期长度也会发生变化，为了将阴茎拉直，所述支撑杆副20的长度有各种规格，保证弓比弦长，否弦比弓长，弓就不能将弦拉直。

如图10所示，在实际应用中，所述支撑杆副20可以有从7至14厘米的多个规格。所述支撑环10可以有直径从1.5至4厘米的多个规格；当然所述龟头套30也可以有不同的尺寸规格满足实际需求。

上述所述支撑环10和所述支撑杆副20为灵活的可分离的连接方式，因此每个消费者可以根据实际需要的所述支撑环10和所述支撑杆副20的尺寸选择适合自己尺寸的产品。

所述支撑环10和所述龟头套30由弹性材料制成；所述支撑杆副20包覆有弹性材料。用于制作所述支撑环10和所述龟头套30的弹性材料，以及用于包覆所述支撑杆副20的弹性材料，包括橡胶和硅胶。所述支撑环10做成可以缚紧阴茎根部的环，减少静脉回流，有助于阴茎勃起。所述支撑环10和所述龟头套30也以由弹性和非弹性材质制成，也可由弹性和非弹性材质的绳子制成。

所述支撑杆副20内部设置有长度调节装置用于调节所述支撑杆副20长度。所述支撑杆副20可以由塑料杆、钢丝、不锈钢、尼绒杆等材料制成，也可以通过和弹簧、液压、气压、阻尼器等配合，使杆可以自身在一定范围内调节。

所述龟头套30可以是封闭的、开口的、有弹性、没弹性、大小可以变化、不可变化的环或套绳。以上所用部件的外层均需用软性材料包住，以免对使用者造成损伤。

上述不同长度的支撑杆副20和不同大小的支撑环10以及不同大小的龟头套30可以自由组合形成多个不同的具体实施例。

同现有技术相比较，本实用新型的有益效果是：1.利用弓弦原理的外用阴茎支架，将阴茎作为弦，外用阴茎支架作为弓，通过弓的结构特征，使得弦能拉直崩紧；2.支撑环和龟头套可分离的固定在支撑杆上，方便更换不同尺寸的支撑环、龟头套和支撑杆，更好的与不同尺寸的阴茎进行长度和大小的匹配；3.龟头套的尺寸也可以通过一端的龟头套固定部进行调整，以适应不同的尺寸需求；4.外用阴茎支架的支撑杆自身在一定范围内可伸缩变化，确保更好的使用体验。灵活的结构设计，使产品在满足不同人群的需求时，可以灵活组装不同尺寸的部件满足实际的应用需求，且组装方式简单灵活。

以上实施方式仅表达了本实用新型的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制；应当指出的是,对于本领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围；因此，凡跟本实用新型权利要求范围所做的等同变换与修饰，均应属于本实用新型权利要求的涵盖范围。
