一种加长兽用注射器的制作方法

本实用新型涉及兽用医疗设备技术领域，具体为一种加长兽用注射器。

背景技术：

注射器在治疗禽兽的过程中起到不可或缺的作用，传统的注射器在使用时需要兽医亲自到待治疗对象的身边进行药物注射，但是这种注射方式极易引起动物骚动，进而影响到注射过程，不仅降低了药物的注射质量和注射效率，而且容易对兽医的人生安全造成一定的影响，这种注射方式还容易因动物的骚动进行影响到注射过程，进而造成注射针头断裂的几率增大，加大了后期的处理难度，并且药物注射的速度较低，进一步降低了药物注射的质量。

技术实现要素：

本实用新型的目的在于提供一种加长兽用注射器，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种加长兽用注射器，包括套管和注射器，所述套管由左管和右管组成，且左管与右管的连接处通过卡扣连接，所述左管在远离右管的一端中部贯穿设有通孔，通孔中内接有过渡管，所述过渡管的外侧连接有滑块，通孔的内腔壁设有滑道，且滑道的内侧一端贯穿通孔的侧壁，所述滑块插接在滑道中，所述注射器包括针筒、注射针头和活塞推杆，且针筒内接在过渡管中；

所述左管在远离右管的一端外侧通过固定杆连接有固定座，所述固定座的外侧设有注射套针，且注射针头贯穿固定座并插接在注射套针中，所述针筒在靠近活塞推杆的一端通过内外螺纹套接有螺纹环，螺纹环在远离针筒的一侧通过支撑杆连接有固定板，所述固定板的中部贯穿安装有第二螺纹座，所述右管在远离左管的一端中部安装有第一螺纹座，所述活塞推杆位于固定板与螺纹环之间，且活塞推杆的顶端活动连接有调节螺纹杆，所述调节螺纹杆包括正纹螺纹杆和反纹螺纹杆，正纹螺纹杆的一端与活塞推杆活动连接，正纹螺纹杆另一端贯穿第二螺纹座并通过连接件连接反纹螺纹杆的底端，反纹螺纹杆的顶端贯穿第一螺纹座并延伸至套管的外侧，所述反纹螺纹杆的顶端连接有旋钮。

优选的，所述正纹螺纹杆与活塞推杆的连接处设有轴承。

优选的，所述支撑杆不少于三根，且支撑杆之间呈均匀发散式设置。

优选的，所述固定座的内侧中部与注射针头的连接处设有医用硅胶密封圈。

与现有技术相比，本实用新型的有益效果是：本实用新型结构简单，设计合理，通过调节螺纹杆设置的正反螺纹，实现针筒和活塞推杆的相对运动，提高了药物注射的速率，通过设置的套管能够有效的提高注射器的自身长度，提高注射的距离，能够使兽医远距离对动物进行药物注射，避免动物骚乱导致的注射质量和注射效率差的问题，并且通过注射套针的设置降低了针头的断裂几率，总的来说，本实用新型能够很大程度上提高药物注射的有效距离，提高了药物注射的质量和药物注射的效率，一定程度上保护了操作人员的人生安全，具有很强的实用性。

附图说明

图1为本实用新型的剖面图；

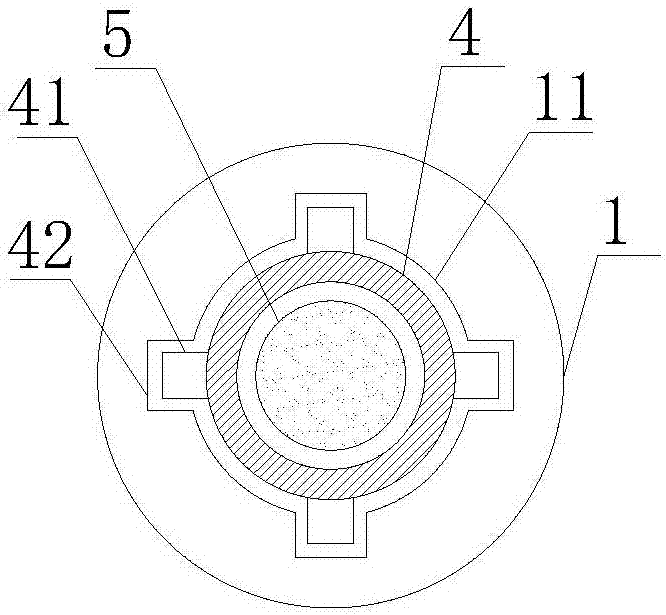

图2为本实用新型的过渡管、套管和针筒连接处爆炸结构示意图。

图中：1套管、11通孔、12第一螺纹座、2固定座、3注射套针、4过渡管、41滑块、42滑道、5针筒、51注射针头、6螺纹环、61支撑杆、7活塞推杆、8固定板、81第二螺纹座、9调节螺纹杆、91连接件。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种加长兽用注射器，包括套管1和注射器，套管1由左管和右管组成，且左管与右管的连接处通过卡扣连接，左管在远离右管的一端中部贯穿设有通孔11，通孔11中内接有过渡管4，通过合理设置的套管1，能够有效的提高药物注射过程的距离。

过渡管4的外侧连接有滑块41，通孔11的内腔壁设有滑道42，且滑道42的内侧一端贯穿通孔11的侧壁，滑块41插接在滑道42中，注射器包括针筒5、注射针头51和活塞推杆7，且针筒5内接在过渡管4中，通过滑块41和滑道42的设置，能够稳定过渡管4的运动路径，并且使针筒5内接在过渡管4中，能够使针筒5实现便捷拆装，提高了整体结构的功能性。

左管在远离右管的一端外侧通过固定杆连接有固定座2，固定座2的外侧设有注射套针3，且注射针头51贯穿固定座2并插接在注射套针3中，固定座2的内侧中部与注射针头51的连接处设有医用硅胶密封圈，使用医用硅胶密封圈不仅能够很好的避免外界环境因素对注射药物的影响，而且能够实现一定程度上的密封效果，实现注射过程的密封性。

针筒5在靠近活塞推杆7的一端通过内外螺纹套接有螺纹环6，螺纹环6在远离针筒5的一侧通过支撑杆61连接有固定板8，支撑杆61不少于三根，且支撑杆61之间呈均匀发散式设置，固定板8的中部贯穿安装有第二螺纹座81，右管在远离左管的一端中部安装有第一螺纹座12，活塞推杆7位于固定板8与螺纹环6之间，且活塞推杆7的顶端活动连接有调节螺纹杆9。通过转动调节螺纹杆9使活塞推杆7运动，进而实现推药效果。

调节螺纹杆9包括正纹螺纹杆和反纹螺纹杆，正纹螺纹杆的一端与活塞推杆7活动连接，正纹螺纹杆与活塞推杆7的连接处设有轴承，通过设置的轴承，能够提高推药过程的稳定性，正纹螺纹杆另一端贯穿第二螺纹座81并通过连接件91连接反纹螺纹杆的底端，反纹螺纹杆的顶端贯穿第一螺纹座12并延伸至套管1的外侧，通过正纹螺纹杆和反纹螺纹杆的设置，能够使活塞推杆7转动推药时，使针筒5与活塞推杆7之间发生相对运动，进而能够在一定程度上提高药物注射的速度，避免注射时间过长和动物骚乱而造成的注射针头51断裂的问题，反纹螺纹杆的顶端连接有旋钮。

本实用新型能够很好的实现注射器的加长，有效的提高药物注射时的控制距离，能够提高药物注射的速率和质量，对兽医等操作人员实现了一定程度上的保护，具有广泛的市场应用前景。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
