一种脊椎侧弯矫形垫的制作方法

本实用新型涉及保健器领域，特别是涉及一种脊椎侧弯矫形垫。

背景技术：

人类脊柱由33块椎骨（颈椎7块，胸椎12块，腰椎5块，骶骨、尾骨共9块）借韧带、关节及椎间盘连接而成。脊柱上端承托颅骨，下联髋骨，中附肋骨，并作为胸廓、腹腔和盆腔的后壁。脊柱具有支持躯干、保护内脏、保护脊髓和进行运动的功能。脊柱的负荷为某段以上的体重、肌肉张力和外在负重的总和。不同的部位的脊柱节段承担着不同的负荷。当脊柱存在侧弯时，不对称的负重及凸侧肌肉的弓弦样劳损，则容易引起脊柱的退行性改变、腰背疼痛，同时明显的外观畸形也会对病人身心健康造成巨大的影响，不仅影响着病人的社交、就业、婚姻，严重者甚至会导致胸腹腔脏器受损、甚至影响寿命。而此类脊柱问题广泛存在于儿童、青少年、成人及老人中，如能早期治疗，则绝大部分可通过保守治疗获得矫正和控制，从而避免手术及其疾病远期带来的危害。物理治疗是目前此类疾病治疗的一种有效的主流手段，但往往需要配合一些辅助的矫形装置才能获得更为满意的治疗效果，因此开发这样一种物理矫形装置成为当前的必须。

目前市面上已有的脊柱矫形类产品还非常少，主要是背带式矫形器或颈椎保健产品，主要用于一些姿势习惯引起的颈椎反弓和含背哈腰。而对于矫正脊柱侧弯的物理矫正装置则基本上没有，故研发一种能够将弯曲脊椎矫直的矫形装置具有重要的医疗和社会价值。

技术实现要素：

为解决上述问题，本实用新型提供一种成本低、使用方便的用于脊椎矫形治疗的脊椎侧弯矫形垫。

本实用新型解决其技术问题所采用的技术方案是：

一种脊椎侧弯矫形垫，包括矫形垫本体，矫形垫本体包括中部凹陷区和位于左右两侧的凸起区，中部凹陷区贯穿矫形垫本体的前后两侧，矫形垫本体的前后两侧为由下往上逐渐收窄的两个侧面，矫形垫本体的下部设置有高度调节机构。

作为上述技术方案的进一步改进，凸起区为一横向延伸的曲面。

作为上述技术方案的进一步改进，凸起区在矫形垫本体的顶部左右两侧呈拱形的长条状分布。

作为上述技术方案的进一步改进，中部凹陷区为一曲面凹槽，中部凹陷区上设置有若干凸起。

作为上述技术方案的进一步改进，矫形垫本体前后两侧的两个侧面夹角为锐角。

作为上述技术方案的进一步改进，高度调节机构包括矫形垫本体下端设置的若干螺栓套安装孔和嵌入在各螺栓套安装孔内的设有内螺纹的金属螺栓套，各金属螺栓套通过内螺纹与调节螺柱间进行螺纹连接。

作为上述技术方案的进一步改进，各调节螺柱的底部设置有垫片。

作为上述技术方案的进一步改进，各调节螺柱的外径规格在12mm～26mm之间。

作为上述技术方案的进一步改进，中部凹陷区的长度在15cm～40cm之间，中部凹陷区的宽度在10cm～30cm之间，中部凹陷区的深度在5cm～20cm之间。

本实用新型的有益效果：此脊椎侧弯矫形垫通过矫形垫本体上中部凹陷区和凸起区的设置，使患者在治疗时可以通过中间的凹陷更方便与病变部位进行接触，由下往上收窄的前后两侧面使患者可利用矫形垫本体两边的身体自身重力或压力通过前后两侧面间的凹陷结构支撑达到对不良脊椎的良好矫形效果，该矫形垫结构简单、体积小，造价低，矫形效果好。

附图说明

下面结合附图对本实用新型作进一步说明：

图1是脊椎侧弯矫形垫的结构示意图；

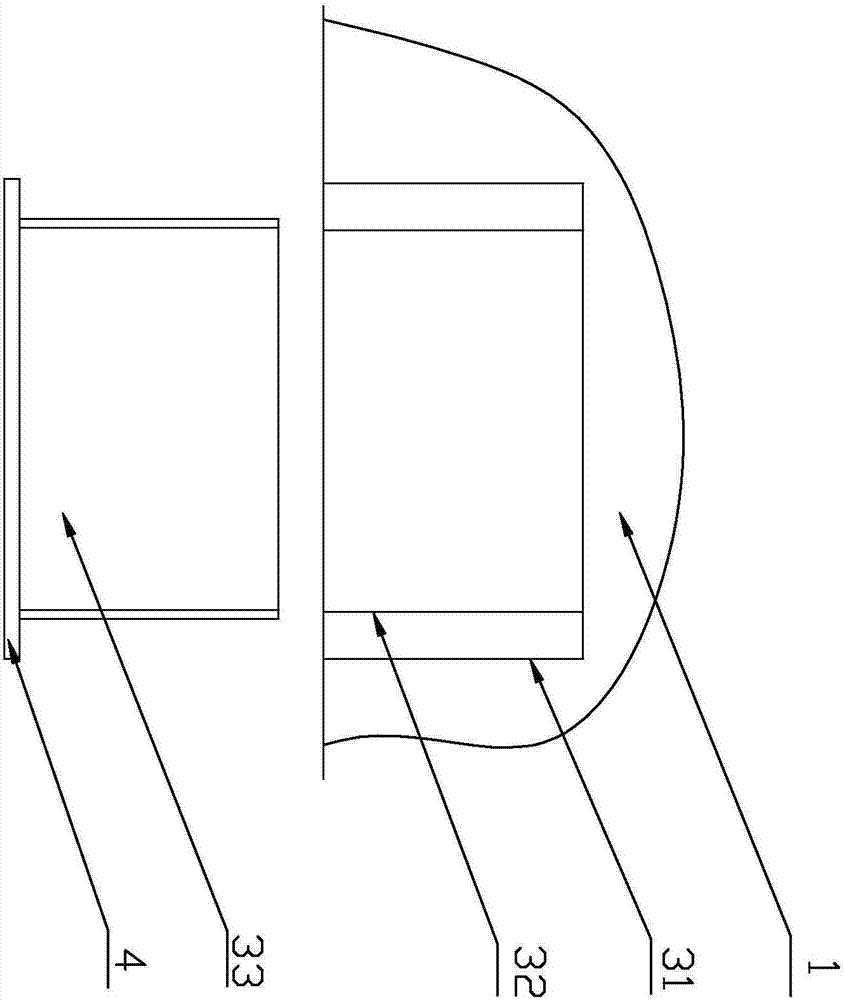

图2是螺栓与矫形垫本体连接的剖面示意图。

具体实施方式

参照图1～图2，本实用新型为一种脊椎侧弯矫形垫，包括矫形垫本体1，矫形垫本体1包括中部凹陷区5和左右凸起区2，中部凹陷区贯穿矫形垫本体1的两侧，中部凹陷区5位置的矫形垫本体1的两个侧面由下向上逐渐收窄，矫形垫本体1的下部设置有高度调节机构。

通过矫形垫本体1上中部凹陷区5和凸起区2的设置，使患者在治疗时可以通过中间的凹陷更方便与病变部位进行接触，由下往上收窄的前后两侧面使患者可利用矫形垫本体1两边的身体自身重力或压力通过前后两侧面间的凹陷结构支撑达到对不良脊椎的良好矫形效果，该矫形垫结构简单、体积小，造价低，矫形效果好。

该矫形垫本体1可以是适于枕用的多种形状，例如可以是长条状的，也可以是金字塔截面状的，对于儿童患者使用市场，还可以是引起儿童兴趣的卡通造型，该矫形垫本体1的边角处可以是圆弧状等，但是该矫形垫的两侧应该是从下往上逐渐收窄的，为了使患者在矫形治疗的过程中使病变部位能与矫形垫更好的接触以达到更好的治疗效果，在矫形垫本体1的上端中部位置开设中部凹陷区5，该中部凹陷区5为曲面凹槽，该中部凹陷区5的大小应该是根据常人使用舒适的临床经验来进行确定，当然也可以根据具体使用的病变部位大小来进行确定，根据医生的临床治疗需要，还可以在中部凹陷区5上设置用于辅助矫形治疗的凸起、药贴等。矫形垫本体1的由下往上逐渐收窄的两侧面的横向延伸的左右凸起区2可以是多种曲面形状，可以是在矫形垫本体1的顶部呈拱形的长条状分布，也可以是弧形曲面分布，也可以是直接的一个平面分布，根据需要，甚至可以设置于外部其他治疗设备相连接的辅助构造等。另外，矫形垫本体1顶端的左右凸起区2的宽度在矫形垫本体1宽度的0.1～0.4之间，可根据病人的具体情况选择合适宽度的不同规格矫形垫进行治疗。

作为优选的实施方式，高度调节机构包括矫形垫本体1下端设置的四个螺栓套安装孔31和嵌入在各螺栓套安装孔31内的设有内螺纹的金属螺栓套32，各金属螺栓套32通过内螺纹与调节螺柱33间进行螺纹连接。该高度调节机构可以通过多种方式实现，其实质是对矫形垫的高度进行调节，在调节的过程中使其更适于不同情况的患者使用，所以该高度调节机构可以通过多种方法是实现，比如可以通过设置一个底板，该底板可以通过设置在矫形垫本体1前后两个面上的滑槽实现移动，该滑槽可对底板进行有级或无极调节等。

作为优选的实施方式，为防止高度调节机构的各调节螺柱33在使用时收到外部顶压力引起损坏，在各调节螺柱33的底部设置有垫片4，该垫片4为塑料垫片，也可以是橡胶等具有缓冲作用的垫片，这样可以起到缓解外部顶压力的作用，进一步为了防止各调节螺柱33在使用的过程中发生断裂，使各调节螺柱33的外径规格在12mm～26mm之间，也可以通过设置多个调节螺柱33来减轻各个调节螺柱33所受到的外部顶压力的作用。

作为优选的实施方式，该矫形垫的两侧面是由下往上逐渐收窄的，也即该矫形垫本体1是上窄下宽的形状，其目的是为了使使用者在使用的时候可以利用矫形垫本体1两侧的身体自身重力或压力达到对脊椎的矫形效果，为此，设置两侧面间夹角在30°～145°之间。

作为优选的实施方式，根据患者中青少年儿童和成人的体型不同可将中部凹陷区5的长度设置在15cm～40cm之间，中部凹陷区5的宽度设置在10cm～30cm之间，中部凹陷区5的深度设置在5cm～20cm之间。

作为优选的实施方式，矫形垫本体1的表面也可以设置孔或凸起或具备发热的功能或可产生热量的药贴，进一步对患者的病变部位起到治疗和按摩的效果，当然，也可以在矫形垫本体1的内部设置发热装置，以达到对使用者更好的脊椎治疗和修复效果。

作为优选的实施方式，矫形垫本体1的内部还可以根据实际情况安装充电装置、电路板等，或外部连接控制器等以达到更好的使用效果。

当然，本实用新型并不局限于上述实施方式，熟悉本领域的技术人员在不违背本实用新型精神的前提下还可作出等同变形或替换，这些等同的变形或替换均包含在本申请权利要求所限定的范围内。
