一种咽鼓管探通装置的制作方法

本实用新型涉及医疗器械领域，尤其是一种咽鼓管探通装置。

背景技术：

通常，在给患者行咽鼓管探通术时，医生会使用显微钳夹住探通条推进到咽鼓管中，但由于人体的外耳道较窄，并且存在一定的弯曲度，加上使用显微钳很难将探通条夹紧，导致在治疗过程中会出现需要反复夹紧和推进探通条的工作，不仅操作繁琐，也加大了患者的治疗痛感，导致患者不适甚至抗拒，而当前还没找到一种很好的解决方法。

技术实现要素：

本实用新型克服了现有技术中的缺点，提供一种咽鼓管探通装置，结构巧妙，使用方便，能高效地将探通条推入至咽鼓管中，快速高效，减轻患者痛苦。

为了解决上述技术问题，本实用新型是通过以下技术方案实现的：

一种咽鼓管探通装置，包括用于导向咽鼓管鼓室口的导管、握持主体和固定体，所述导管的一端设置有出条口，另一端设置有螺帽，所述握持主体的一端设置有与所述螺帽配套的外螺纹，另一端设置有插槽，所述固定体包括内接段和外露段，所述内接段与所述插槽套接，所述外露段的一端与所述内接段固接，另一端设置有进条口，所述导管、握持主体和固定体的中部贯穿设置有用于放置探通条的管径，所述管径形状均匀。

进一步地，所述导管的导向端设置有弯角，所述弯角的弯曲角度是45°。

进一步地，所述握持主体的两侧对称设置有指环，所述指环与所述握持主体固接。

进一步地，所述握持主体上设置有用于固定探通条的螺栓，所述螺栓转动连接在所述握持主体上，并穿入至所述插槽。

进一步地，所述内接段的插入端设置有尖位，所述插槽内与所述尖位的对应处设置有与之配套的凹位。

进一步地，所述指环是椭圆形状指环。

进一步地，所述握持主体采用不锈钢材料制作而成。

进一步地，所述固定体的内接段呈片状形，所述固定体的外露段呈圆筒形。

与现有技术相比，本实用新型的有益效果是：

使用本实用新型前，先将导管、握持主体和固定体三者连接好，在进条口插入探通条，使探通条送入至管径，并最终使探通条露出出条口约1cm长度，以便于推进咽鼓管，然后旋转螺栓将探通条压紧固定，接着将导管的导向端探入至患者咽鼓管的鼓室口处，导向端设置有45°的弯角，与外耳道和咽鼓管间相交所形成的角度大致相同，提高患者使用时的舒适度，最后将螺栓松开，一手握住握持主体的指环处将本实用新型进行固定，另一只手不断从进条口推送探通条进入咽鼓管，即可完成咽鼓管的探通术，采用本实用新型，不需像传统操作方式，需要使用显微钳夹紧探通条进行反复推送，不仅定位准确，操作方便，也提高患者使用舒适度，加快治疗时间。

附图说明

附图用来提供对本实用新型的进一步理解，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制，在附图中：

图1是本实用新型的总体图；

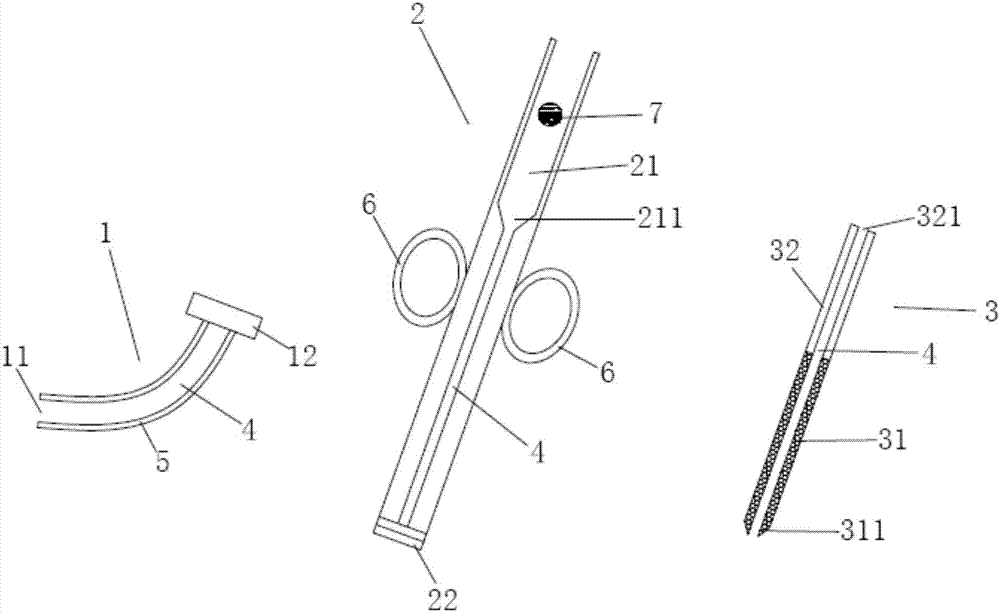

图2是本实用新型的结构分解图；

图3是固定体的俯视图；

图4是固定体的侧视图

图中：1—导管，11—出条口，12—螺帽，2—握持主体，21—插槽，211—凹位，22—外螺纹，3—固定体，31—内接段，311—尖位，32—外露段，321—进条口，4—管径，5—弯角，6—指环，7—螺栓，8—探通条。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

如图1至4所示，一种咽鼓管探通装置，包括用于导向咽鼓管鼓室口的导管1、握持主体2和固定体3，导管1的一端设置有出条口11，另一端设置有螺帽12，握持主体2的一端设置有与螺帽12配套的外螺纹22，另一端设置有插槽21，固定体3包括内接段31和外露段32，内接段31与插槽21套接，外露段32的一端与内接段31固接，另一端设置有进条口321，导管1、握持主体2和固定体3的中部贯穿设置有用于放置探通条8的管径4，管径4形状均匀，在导管1的导向端设置有弯角5，弯角5的弯曲角度是45°，与人体外耳道和咽鼓管相交所形成的角度大致相同，具有流线型设计，使患者使用舒适，在握持主体2的两侧对称设置有指环6，指环6与握持主体2焊接，指环6用于供医生手指深入以对握持主体2进行握紧，在握持主体2上设置有用于固定探通条8的螺栓7，螺栓7转动连接在握持主体2上，并穿入至插槽21，在内接段31的插入端设置有尖位311，插槽21内与尖位311的对应处设置有与之配套的凹位211，尖位311与凹位211的配对能使内接段31与插槽21衔接得刚紧密和牢固，优选地，指环6是椭圆形状指环，握持主体2采用不锈钢材料制作而成，固定体3的内接段31呈片状形，固定体3的外露段32呈圆筒形。

本实用新型的使用方法是：使用前，先将导管1、握持主体2和固定体3三者连接好，在进条口321插入探通条8，使探通条8送入至管径4，并最终使探通条8露出出条口11约1cm长度，以便于推进咽鼓管，然后旋转螺栓7将探通条8压紧固定，接着将导管1的导向端探入至患者咽鼓管的鼓室口处，探入后，将螺栓7松开，一手握住握持主体2的指环6处将本实用新型进行固定，另一只手不断从进条口321推送探通条8进入咽鼓管，即可完成咽鼓管的探通术，使用本实用新型操作简便，成功率高。

最后应说明的是：以上仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，但是凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
