挂物板的制作方法

本实用新型涉及急救车辆的车厢壁上的挂物板。

背景技术：

在使用急救车或救护车等急救车辆对急救病人进行急救转移的过程中，除颤仪、呼吸机、氧气瓶、吸引器、监护仪、血压表、血氧仪、利器盒、急救箱、储物箱、疫苗冰箱、扶手、输液泵、注射泵、盐水架、无影灯、紫外消毒灯、应急座椅等急救诊断治疗设备是必不可少的随行急救设备。由于目前急救诊断治疗设备都是直接放置急救车辆的车厢内单独配备的柜子上，移动使用急救诊断治疗设备时极其不便，并且柜子的重量重且体积大，在减少了急救车辆的车厢内的可利用空间的同时，也增加了急救车辆的整车重量，所以为了更方便地使用存放急救诊断治疗设备及增加急救车辆内的可利用空间，人们提出了将急救诊断治疗设备挂设在急救车辆的车厢壁上的设想。并且目前有一种与急救诊断治疗设备相配套安装使用的滑座，该滑座的外侧壁的四角上分别活动支承有一个滑轮，在滑座中还设置有销孔，在销孔中活动设置有能在销孔中移动的销轴，销轴能伸出销孔或者缩回销孔。但是通过上述滑座仍无法实现将急救诊断治疗设备挂在急救车辆的车厢壁上，因而亟需发明一种能与滑座相配合将急救诊断治疗设备挂在急救车辆的车厢壁上、并方便急救诊断治疗设备移动的挂物板。

技术实现要素：

本实用新型的目的是提供一种能与滑座相配合将急救诊断治疗设备挂在急救车辆的车厢壁上、并方便急救诊断治疗设备移动的挂物板。

为实现上述目的，本实用新型采用了如下技术方案：所述的挂物板，包括挂物板本体，在挂物板本体上设置有若干用于与急救车辆的车厢壁配合安装固定的安装孔，在挂物板本体的外侧壁上设置有两条呈上下平行间隔设置的滑槽，在每条滑槽的槽口边沿上沿滑槽长度方向依次间隔设置有若干供滑座上的滑轮嵌入滑槽的豁口，在两条滑槽之间的挂物板本体中沿挂物板长度方向依次间隔设置有若干与滑座上的销轴相配合的锁紧孔。

进一步地，前述的挂物板，其中：在挂物板本体中设置有用于布置线路的布线腔室。

进一步地，前述的挂物板，其中：两条滑槽上的豁口呈上下对称设置。

通过上述技术方案的实施，本实用新型具有能与滑座相配合将急救诊断治疗设备挂在急救车辆的车厢壁上、并方便急救诊断治疗设备移动的优点。

附图说明

图1为本实用新型所述的挂物板的结构示意图。

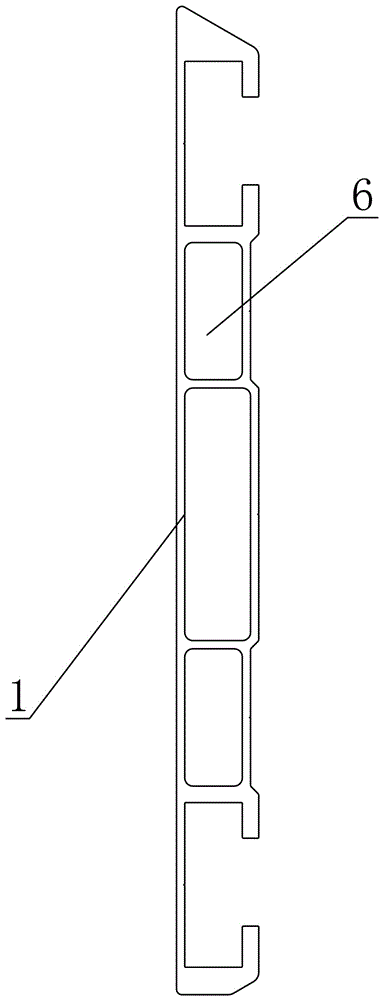

图2为图1的左视方向的结构示意图。

图3为图1的立体结构示意图。

图4为图1的使用状态示意图。

具体实施方式

下面结合附图和具体实施例对本实用新型作进一步说明。

如图1、图2、图3、图4所示，所述的挂物板，包括挂物板本体1，在挂物板本体1上设置有若干用于与急救车辆的车厢壁配合安装的安装孔2，在挂物板本体1的外侧壁上设置有两条呈上下平行间隔设置的滑槽3，在每条滑槽3的槽口边沿上沿滑槽长度方向依次间隔设置有若干供滑座上的滑轮嵌入滑槽3的豁口4，在两条滑槽3之间的挂物板本体1中沿挂物板长度方向依次间隔设置有若与滑座7上的销轴相配合的锁紧孔5；在本实施例中，在挂物板本体1中设置有用于布置线路的布线腔室6，这样可以在挂物板本体1上布置插座等装置，更方便急救诊断治疗设备的使用；在本实施例中，两条滑槽3上的豁口4呈上下对称设置；

使用时，先将挂物板通过安装孔2固定在急救车辆的车厢壁上，然后再将滑座7上的滑轮从滑槽3上的豁口4嵌入滑槽3，使滑座7挂在挂物板上，接着将急救诊断治疗设备安装在滑座7上，此时急救诊断治疗设备即能沿滑槽3在车厢壁上移动；当需要将滑座7与挂物板相固定时，只需将滑座7移动销轴对准锁紧孔5，并使销轴伸出销孔并插入对应的锁紧孔5，使滑座7与挂物板相固定，此时急救诊断治疗设备就固定在车厢壁上。本实用新型具有能与滑座相配合将急救诊断治疗设备挂在急救车辆的车厢壁上、并方便急救诊断治疗设备移动的优点。
