滑移式挂物座的制作方法

本实用新型涉及应急急救设备技术领域，具体涉及一种用于安装急救诊断治疗设备的滑移式挂物座。

背景技术：

在使用急救车辆或急救担架对急救病人进行急救转移的过程中，除颤仪、呼吸机、氧气瓶、吸引器、监护仪、血压表、血氧仪、利器盒、急救箱、储物箱、疫苗冰箱、扶手、输液泵、注射泵、盐水架、无影灯、紫外消毒灯、应急座椅等急救诊断治疗设备是必不可少的随行急救设备。目前，急救诊断治疗设备都是直接放置急救车辆车厢内或急救担架旁边单独配备的柜子上，移动使用急救诊断治疗设备极其不便。因而亟需发明一种用以将急救诊断治疗设备直接挂在急救车辆车厢内的厢壁上及急救担架上，并且移动方便的挂物座。

技术实现要素：

本实用新型的目的是提供一种结构简单且移动方便的滑移式挂物座。

为实现上述目的，本实用新型采用了如下技术方案：所述的滑移式挂物座，包括滑座，在滑座的底部的四角上分别活动支承有一个滑轮，在滑座的顶部固定盖设有用于安装急救诊断治疗设备配套挂件的挂件安装座，在滑座中还设置有上下贯通滑座的销孔，在销孔中活动设置有能在销孔中移动的销轴，销轴在升降驱动机构的驱动下能向下伸出销孔或者向上缩回销孔。

进一步地，前述的滑移式挂物座，其中：所述的升降驱动机构的结构为：在销孔一侧的滑座上设置有固定块，在销轴上固定有用以拨动销轴转动的手柄，在手柄上设置有用以与固定块相滑动配合的活动块，活动块与固定块两者相滑动配合的两个端面中至少有一个端面为逐渐向上倾斜的斜面，在手柄与挂件安装座之间设置有压紧弹簧，压紧弹簧的两端分别顶着手柄与挂件安装座，手柄在压紧弹簧的向下弹力作用下始终具有沿着固定块逐渐转动下移、并同步带动销轴转动下移至伸出销孔的趋势；当手柄在外力作用下克服压紧弹簧的向下弹力沿固定块逐渐转动上移时，手柄会同步带动销轴转动上移至缩回销孔。

进一步地，前述的滑移式挂物座，其中：在滑座上还设置有销柱，在销柱与手柄之间设置有拉紧弹簧，拉紧弹簧的两端分别与销柱及手柄相连接，拉紧弹簧使手柄始终具有沿着固定块逐渐转动下移、并同步带动销轴转动下移至伸出销孔的趋势。

进一步地，前述的滑移式挂物座，其中：在手柄上围绕销轴对称设置有两个活动块，在滑座上围绕销孔对称设置有两个固定块，每个活动块分别与一个固定块相滑动配合，每个固定块与对应活动块两者相滑动配合的两个端面均为逐渐向上倾斜的斜面。

进一步地，前述的滑移式挂物座，其中：在每个固定块上不与活动块相滑动配合的端面均设置有挡块。

进一步地，前述的滑移式挂物座，其中：在挂件安装座的侧壁上设置有限位导向孔，手柄在限位导向孔中移动。

通过上述技术方案的实施，本实用新型具有结构简单、移动及拆装方便且能将急救诊断治疗设备直接挂在急救车辆车厢内的厢壁上及急救担架上的优点。

附图说明

图1为本实用新型所述的滑移式挂物座的结构示意图。

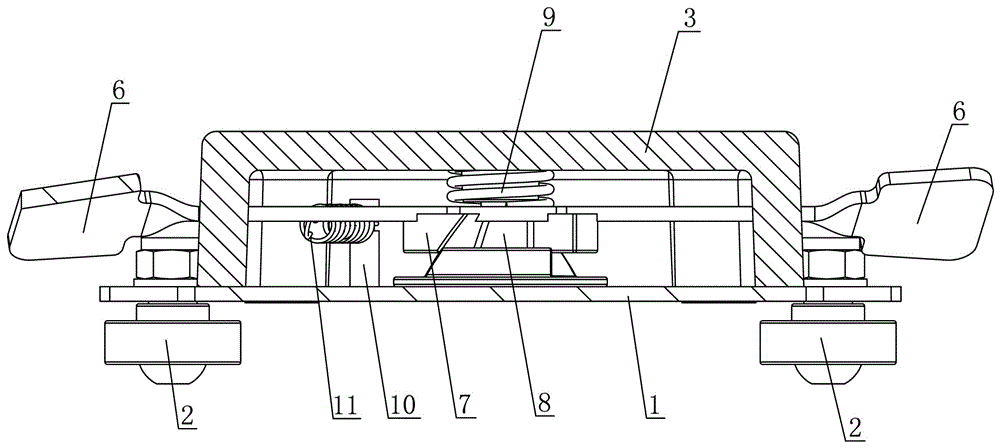

图2为图1中所示的B-B剖面的结构示意图。

图3为图1的立体结构示意图。

图4为图2中所示的滑座、手柄、活动块及固定块之间的立体连接关系示意图。

图5为图1的使用状态示意图。

具体实施方式

下面结合附图和具体实施例对本实用新型作进一步说明。

如图1、图2、图3、图4、图5所示，所述的滑移式挂物座，包括滑座1，在滑座1的底部的四角上分别活动支承有一个滑轮2，在滑座1的顶部固定盖设有用于安装急救诊断治疗设备配套挂件的挂件安装座3，在滑座1的中心处设置有上下贯通滑座1的销孔4，在销孔4中活动设置有能在销孔4中移动的销轴5，销轴5在升降驱动机构的驱动下能向下伸出销孔4或者向上缩回销孔4；在本实施例中，所述的升降驱动机构的结构为：在销孔4一侧的滑座1上设置有固定块8，在销轴5上固定有用以拨动销轴5转动的手柄6，在手柄6上固定有用以与固定块8相滑动配合的活动块7，活动块7与固定块8 两者相滑动配合的两个端面中至少有一个端面为逐渐向上倾斜的斜面，在手柄6与挂件安装座3之间设置有套在销轴5上的压紧弹簧9，压紧弹簧9的两端分别顶着手柄6与挂件安装座3，手柄6在压紧弹簧9的向下弹力作用下始终具有沿着固定块8逐渐转动下移、并同步带动销轴5转动下移至伸出销孔4的趋势；当手柄4在外力作用下克服压紧弹簧9的向下弹力沿固定块8逐渐转动上移时，手柄6会同步带动销轴5转动上移至缩回销孔4，上述升降驱动机构结构简单，安装维修方便；在本实施例中，在滑座1上还设置有销柱10，在销柱10与手柄6之间设置有拉紧弹簧11，拉紧弹簧11的两端分别与销柱10及手柄6相连接，拉紧弹簧11使手柄6始终具有沿着固定块8逐渐转动下移、并同步带动销轴5转动下移至伸出销孔4的趋势，这样可以确保当手柄6没有受到外力作用时，手柄6在拉紧弹簧11及压紧弹簧9共同的向下弹力作用下会沿固定块8逐渐转动下移、并同步带动销轴5转动下移至伸出销孔4，大大提高了使用稳定性；在本实施例中，在手柄6上围绕销轴对称设置有两个活动块7，在滑座1上围绕销孔4对称设置有两个固定块8，每个活动块7分别与一个固定块8相滑动配合，每个固定块8与对应活动块7两者相滑动配合的两个端面均为逐渐向上倾斜的斜面，通过固定块8与活动块7的斜面滑动配合，使手柄6更稳定地转动上移或转动下移，进而使销轴5可以更稳定地在销孔4中移动，提高了使用稳定性；在本实施例中，在每个固定块8上不与活动块7相滑动配合的端面均设置有挡块12，这样可以防止固定块8直接靠在相邻的且不相滑动配合的活动块7上，当固定块8与相邻的且不相滑动配合的活动块7之间存在易粘垃圾时，在挡块12的阻挡下，可以有效避免因两者靠紧而粘在一起情况的发生，大大延长了设备的使用寿命；在本实施例中，在挂件安装座3的侧壁上设置有限位导向孔13，手柄6在限位导向孔13中移动，这样可以使手柄6更稳定地沿固定块8转动上移或转动下移，使销轴5可以更稳定地在销孔4中移动，进一步提高了使用稳定性；在实际使用时，滑移式挂物座与安装在急救车辆车厢内的厢壁上及急救担架上的挂物板配合使用，挂物板上设置有两条上下相互平行且能供滑轮2滑动的滑轨14或者供滑轮2插入的插槽，还设置有供销轴5插入的锁紧孔15；

下面以滑移式挂物座与设置有两条滑轨的挂物板相配合使用为例，对滑移式挂物座的工作原理进行说明：

先对手柄6施加克服压紧弹簧9的向下弹力而转动的外力，手柄7在转动过程中，活动块7会沿着固定块8的斜面上升，进而带动手柄7在转动的同时逐渐上移，同步带动销轴6转动上移至缩回销孔4，此时滑移式挂物座就能在挂物板的滑轨14上自由滑动，接着将滑移式挂物座移动至滑座2上的销孔4对准挂物板上的锁紧孔5，然后撤去施加在手柄6上的外力，此时在压紧弹簧9及拉紧弹簧11共同的向下弹力作用下，手柄6通过活动块7会沿着固定块8的斜面逐渐转动下移，同步带动销轴5转动下移至伸出销孔4并插入锁紧孔5，从而使滑移式挂物座与挂物板相固定，接着再将与急救诊断治疗设备相配套的急救诊断治疗设备配套挂件安装在挂件安装座3上，然后再将急救诊断治疗设备挂在急救诊断治疗设备配套挂件上，即完成了急救诊断治疗设备的安装。本实用新型具有结构简单、移动方便且拆装使用方便的优点。
